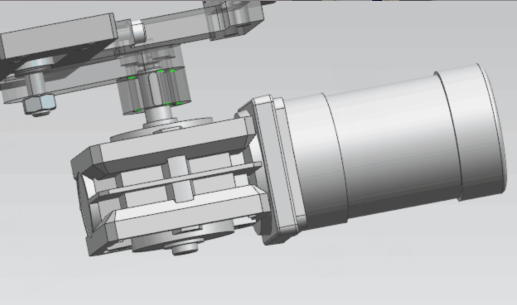

這是客戶設備定做的一套60W直流無刷電機配的是RV25的蝸輪蝸桿，電機輸出軸做了鍵槽處理。用于和蝸輪蝸桿組裝。此套裝體積小巧，具有自鎖力。能更很好的輸出更高的扭矩。

上圖為時代超群57直流無刷電機57BL95S06-210TF9，電機采用節能環保領域的驕子-釹鐵磁硼鋼，保證設備的良好性能，電壓24V；功率60W；額定轉速1000轉,額定扭矩0.6NM。可用于電風扇、抽油煙機、抽水機等家用器具，以及電控制器、發動機等汽車領域。應用范圍非常廣泛。

由于無刷電機的特性，轉速越高扭矩越大，轉速越低扭矩越小，那么額定1000轉的時候輸出扭矩可達0.6NM，如果客戶速度降低的比較低，為保證力矩不會減小的情況下，可加配減速機。

可以搭配渦輪蝸桿減速機使用，蝸輪蝸桿減速機的主要特點是具有反向自鎖功能，可以有較大的減速比，輸入軸和輸出軸不在同一軸線上，也不在同一平面上。但是一般體積較大，傳動效率不高，精度不高。此款電機可搭配RV30或者RV25系列蝸輪蝸桿，搭配RV25蝸輪蝸桿機械結構緊湊、體積外形輕巧、小型高效；熱交換性能好、散熱快；安裝簡易、靈活輕捷、性能優越、易于維護檢修；運行平穩、噪音小、經久耐用。

蝸輪蝸桿安裝尺寸圖

那么如何給剎車電機搭配適當的驅動器呢？

60W/24V=2.5A,選配的驅動電壓要在電機電壓范圍內，電流要大于峰值電流，如果不知道峰值電流，通常為計算電流的1.5~2倍，2*2.5A=5A，那么選擇一款24V 5A左右的控制器即可。

ZM-6405E是我公司基于****BiCD工藝集成電路開發的高性能直流無刷控制器(驅動器)，具有體積小、發熱低、可靠性高、壽命長、易于使用等特點。

產品的特點及功能：

·高集成度高可靠性無刷直流(BLDC)電機控制器

·三相全橋，PWM斬波方式

·閉環穩速，大負載時電機仍能保持轉速

·純硬件設計，高速度，高抗干擾能力

·周波限電流方式，保護更加精確快速

·低發熱，大功率

·欠電壓(≤13V)、過熱(＞150℃)自動保護

·堵轉6秒自動保護

·霍爾錯誤保護

·輸出限流線性可調：0.5-5A

·支持內置電位器、外接電位器、模擬電壓和PWM調速

·帶有使能功能

·具有緩啟動功能，避免電流過沖，有效保護電機
