上圖為客戶訂購的一套設備，主要是讓一根有效1300的導軌，以讓電機以一分鐘100轉的速度帶動導軌做往復運動，根據客戶的要求，我們?yōu)榭蛻?hù)選擇了一套步進控制系統，包括一根HBX系列雙線導軌，一個2.8NM的步進電機，一款數字式驅動器和一款可外接限位功能的可編程控制器，限位采用的是8MM檢測接近開關。
接近開關的作用，是當滑塊靠近接近開關檢測距離內，給控制器一個信號來做反方向運動。所以，控制器需要外接限位功能的控制器，而且必須是可編程的，因?yàn)榭蛻?hù)要設定移動的速度。 聯系方式：QQ:467102884 電話：13811070445（劉女士） 下面介紹一下具體的產品：
DY-IS可控制軸數為單軸；可編程（可實現各種復雜運行：定位控制和非定位控制）；****輸出頻率40KHz，特別適合控制細分驅動器；輸出頻率分辨率1Hz；編程**** 99 條；8 位數碼管顯示，手動/自動狀態顯示、運行/停止、狀態顯示、步數/計數值/程序顯示、編輯程序，參數顯示、輸入/輸出狀態顯示、CP 脈沖和方向顯示；有自動運行功能、手動運行功能、參數設定功能、程序編輯功能、回零點功能：可雙向自動回到零點；編程指令共 14 條指令。
時代超群供應的混合式兩相步進電機57HBP112AL4-TFA三相混合式步進電機 步距角1.8°，扭矩2.8N.m，電流3A，機身高112MM，軸徑Φ8MM，銑扁，出軸長21mm，采用永磁硅鋼片造，低碳環護，力矩，與其他品牌步進電機相比具有定位精度高，輸出力矩高，響應頻率高，運行噪音低，動態特性好等特點及優勢。廣泛適用范圍于激光、醫療、紡織、安防等行業。
ZD-2HD542是我公司采用自主研發的高性?xún)r(jià)比的細分驅動器，特別適合大批量低成本用途，同時具有優越的性能。由于采用了三態控制技術，比市面上大多數驅動器的電機噪音和電機發熱均有明顯改善。此驅動器的細分多達十五種，SW4 可設置靜止半流，極大地減小了電機發熱。具有更寬的電流和電壓。電機發熱和噪音也明顯改善，高速性能也較大提升，驅動器的尺寸也較小，和市面上的驅動器相比，****競爭力和吸引力。 ZD-2HD542兩相步進電機驅動器低價格，高速力矩大;供電電壓可達50V;輸出電流峰值可達4.2A（均值3.0A）;三態電流控制技術電機發熱低;靜止電流自動減半0.4S 減小為60%;可驅動4，6，8 線兩相步進電機;光隔離差分信號輸入，脈沖****響應頻率****可達200KHz;細分精度128可選;外形尺寸小巧;電流設定方便，八檔可選;4 位撥碼，共15 檔細分;具有過壓、短路等保護功能；雙極恒流PWM 驅動輸出。

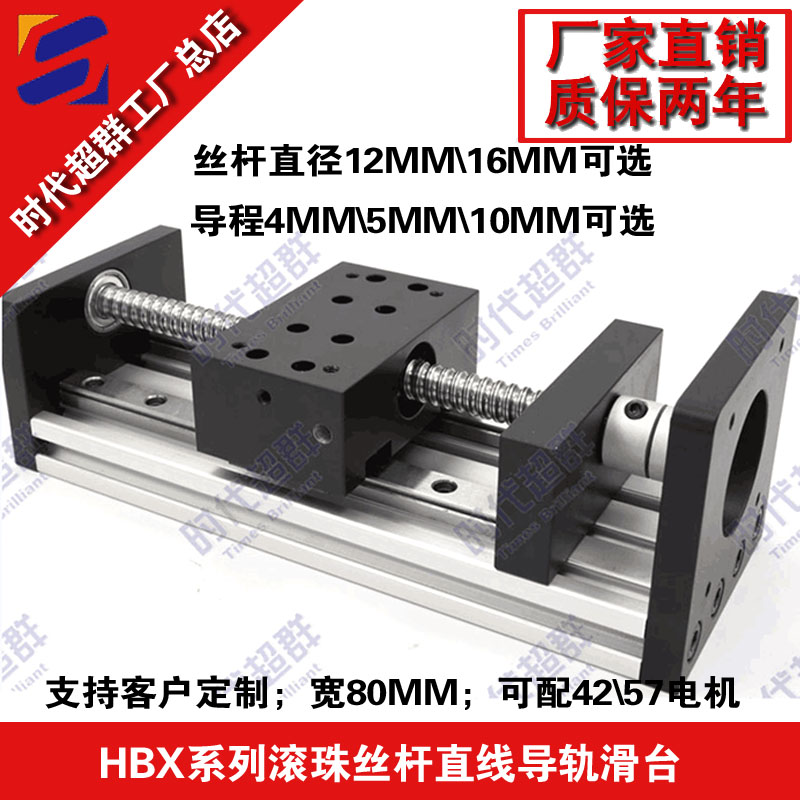

 配套的時代超群HBX系列雙線型滑臺導軌滑塊為50mm*80mm，水平****載重100KG，垂直載重50KG,定位精度0.03MM，可以做到有效行程2米以?xún)?nèi)。規格：1204、1605、1610 1605是指滾珠絲杠直徑16，05是指螺距，螺距就是電機360度（也就是一圈）走的毫米
