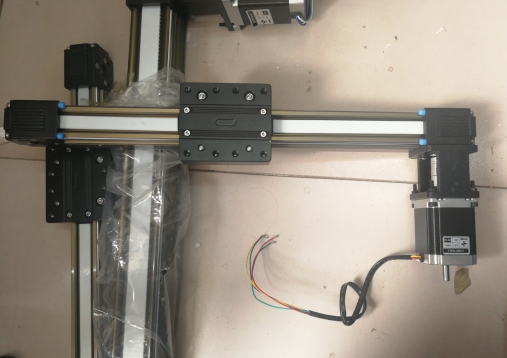

上圖為時代超群DS45M75系列同步帶直線導軌（可配42、57步進電機 60伺服電機）此系列同步帶有效行程可做到50mm-3000mm，水平載重30kg.上圖導軌為DS45M75C-300,有效行程300MM ，導程75MM 導軌寬45MM。客戶要求搭配一款雙出軸的57步進電機及數字式驅動器，可以電動控制，也可以在斷電狀態小外接手輪控制。

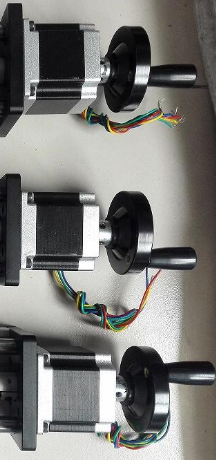

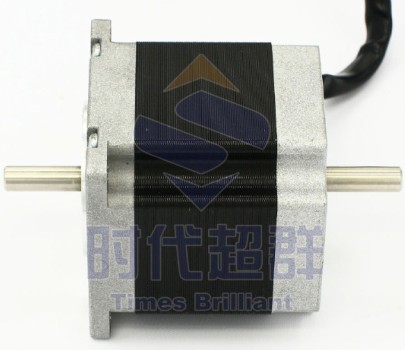

57HBP56AL4-DFA的雙出軸步進電機步距角1.8°扭矩1.2NM，電流3A 止口38 孔距47 出軸長20\21、軸徑8\8 扁\圓。電機加一個手輪。可以手動控制導軌的移動，也可用電機自動化控制。

具體電機尺寸圖如下：

搭配數字式驅動器ZD-2HD542特別適合大批量低成本用途，同時具有優越的性能。。此驅動器的細分多達十五種，SW4可設置靜止半流，極大地減小了電機發熱。具有更寬的電流和電壓。電機發熱和噪音也明顯改善，高速性能也較大提升，驅動器的尺寸也較小，和市面上的驅動器相比，****競爭力和吸引力。

ZD-2HD542兩相步進電機驅動器低價格，高速力矩大;供電電壓可達50V;輸出電流峰值可達4.2A（均值3.0A）;三態電流控制技術電機發熱低;靜止電流自動減半0.4S 減小為60%;可驅動4，6，8 線兩相步進電機;光隔離差分信號輸入，，2、4、5、8、10、16、20、25、32、40、50、64、100、125和128細分任選脈沖****響應頻率****可達200KHz;細分精度128可選;外形尺寸小巧;電流設定方便，八檔可選;4 位撥碼，共15 檔細分;具有過壓、短路等保護功能；雙極恒流PWM 驅動輸出。脈沖信號電壓為DC5-24V； 適合于各種轉速，尤其是高轉速運轉，噪音低，扭矩大，振動小，適合于雕刻機、切割機、拉線機、噴涂機、繪圖儀、各種數控機床、打標機、推桿機等各種小型自動化設備使用。

聯系方式：QQ:467102884  電話：13811070445（劉女士）
