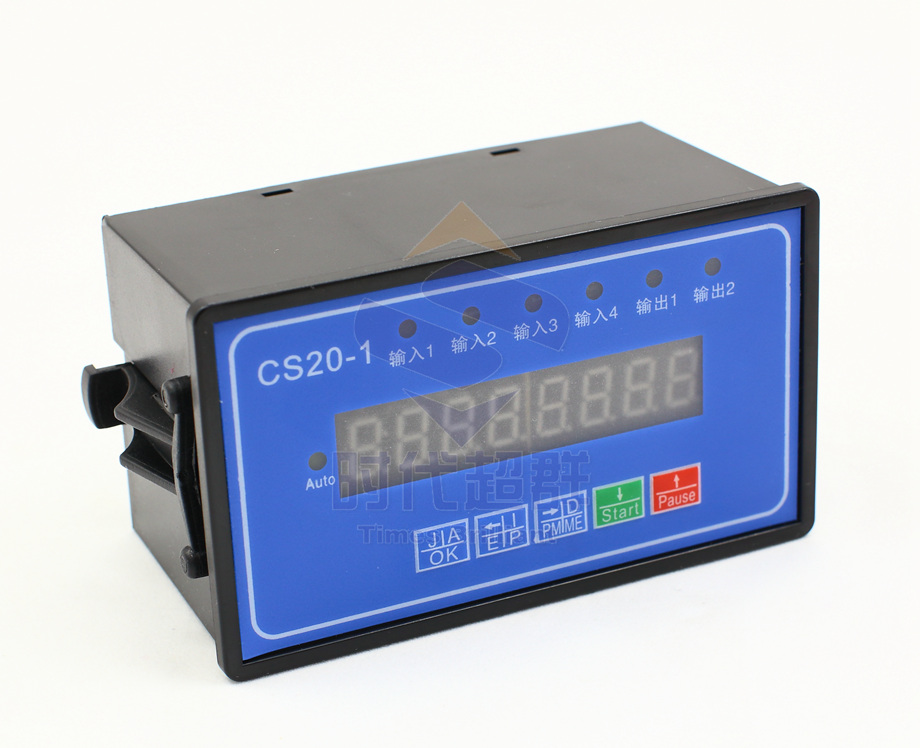

CS20-1是時代超群****研發的智能步進 伺服電機脈沖發生器，具有體積小、可靠性高、壽命長、輸出脈沖穩定等特點。用途廣泛可實現各種自動化產業 例如:自動制袋機，自動切分機，粉劑包裝機;。其它任何您想實現的步進電機單軸控制器。可開發專機控制器。控制預留串口功能，可根據需要增加電腦控制端，也可做為第二軸輸出，具體控制方式可由客戶定制!

    客戶提出控制要求：輸入1有信號電機正轉，沒有信號電機停轉，輸入2有信號，電機反轉，沒有信號電機停轉，上電即可運行.控制器實現此種操作是完全沒有問題的。

    先看一下，客戶選用的是以下配套貨品：

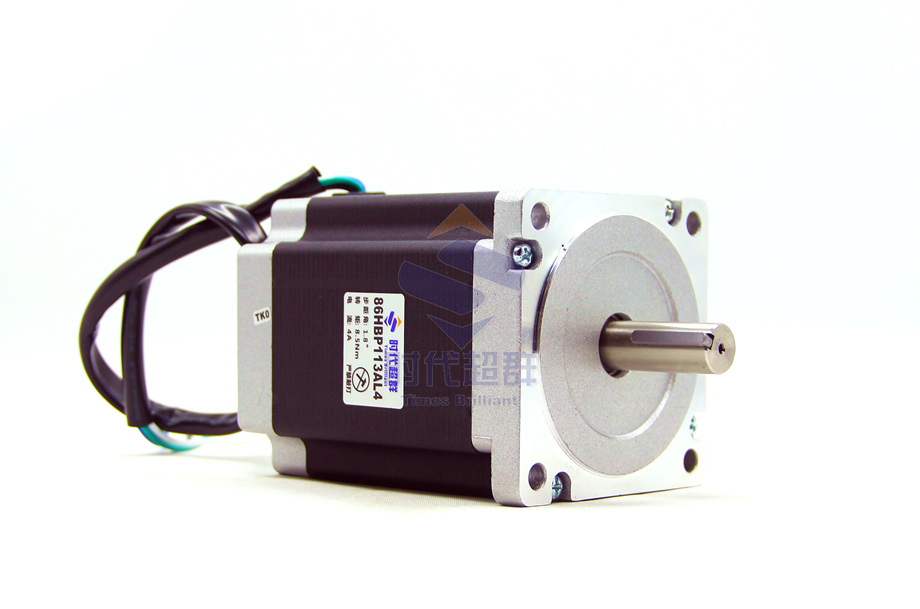

       配套步進電機是型號86HBP113AL4-TKA（圖一 1.8°  8.5NM 4A  止口73 孔距70 出軸長34 軸徑14 鍵5）.

    驅動器型號是ZD-2HA860.（圖二兩相步進電機專用）

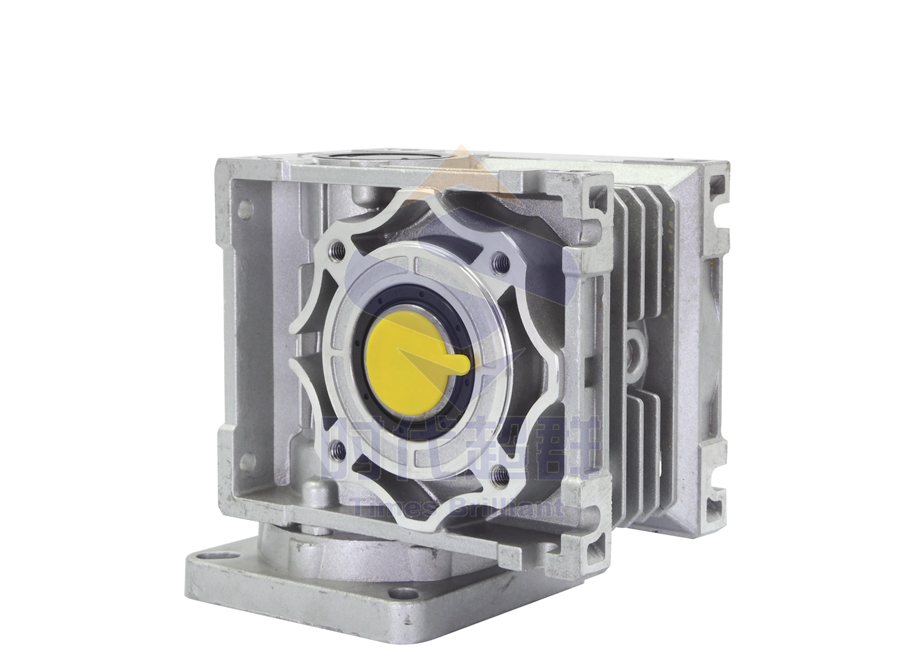

    渦輪蝸桿減速器型號是RV40-010W-86A-NK0.(圖三方法蘭，配套86步進電機止口尺寸)

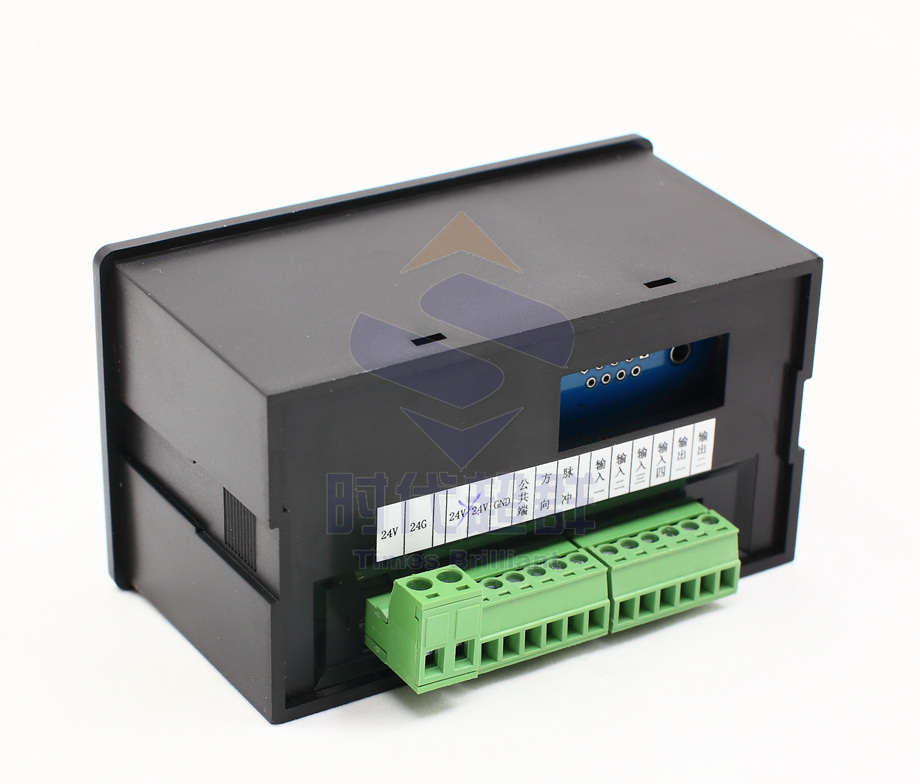

    控制器參考接外部啟動， 接輸入口，設置輸入口為外部啟動。

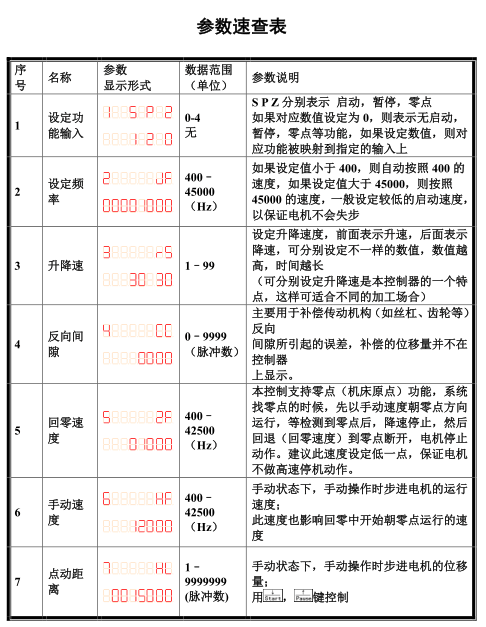

參考上表中第一條實際操作，但可實現！

    運用案例參考：用在一個夾持工件的手臂上，電機正轉帶動手臂順時擺動到加工工位，電機反轉帶動手臂返回取工件的位置，就這么簡單。

    更多配套技術咨詢楊工：18001308796
