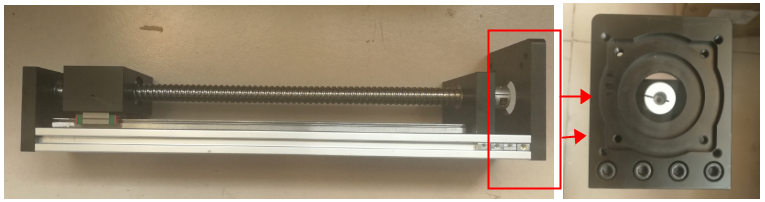

上邊是客戶定制的一款80型材雙線型導軌滑臺HBX1610-100，導軌滑塊為50mm*80mm，水平****載重100KG，垂直載重50KG,定位精度0.03MM，此款導軌有效行程100MM，還可定做到有效行程2米以內。
HBX1610-100，導軌絲桿直徑16，螺距10MM，就是電機360度（也就是一圈）走的毫米，還有其他規格可選：1204、1605、1610等。  57,86通用鏈接片，可以配57步進電機和86步進電機使用。滿足客戶在高速狀態下扭矩不夠的情況。下面推薦一款時代超群8.NM高速閉環步進電機，時代超群閉環電機搭配此導軌滑臺，精度高，高速性能好，穩定性高。
上圖為時代超群86系列8.5nm步進電機套裝86EBP147ALC-TKA高速大扭矩 閉環控制 額定轉速高達1200轉！ 空載****轉速每分鐘可達到3000轉。編碼器1000P。編碼器線長和電機線長為2mm。電流范圍0~7.2A，電壓范圍AC18~80V/DC24~110V。適合于各種中小型自動化設備和儀器，例如：木工雕刻機、線束加工機、激光切割機、高速繪圖儀、小型數控機床、自動化裝配設備等。在要求噪音小、運行平穩、高速度響應的設備中應用效果特佳。
驅動器ZDM-2HA865為新一代 DSP 數字式步進閉環驅動器，采用先進的矢量型閉環控制技術，****克服傳統開環步進電機丟步的問題，并且顯著提高步進電機的高速性能、降低電機的發熱程度和減小電機的振動，進一步的提升設備的工作速度和精度，降低設備的能耗。此外，在電機出現連續過載時，驅動器會輸出報警信號，具有與交流伺服系統同樣的可靠性。適配的電機安裝尺寸與傳統的(57/60) 和86 系列步進電機完全兼容，傳統開環步進驅動方案可以做到無縫升級，并且成本相對于傳統交流伺服系統的來講具有極高的成本優勢。
此款驅動如何調節剛性：106 調大 剛性減弱 ，調小 剛性強 107 默認95%，調成**** 此款導軌搭配閉環電機： 1、控制精度高。普通步進電機的精度取決于電機的結構，電機的相數和拍數越多，它的精確度就越高，市場上大部分還是兩相步進電機，精度都不會太高。閉環步進電機在電機尾端加裝編碼器形成閉環控制，提高一定的精度。 4、高速性能好；普通步進電機的輸出力矩會隨轉速升高而下降，由于沒有閉環電流補償，導致高速力矩?fù)p失很大，閉環步進電機有電流的閉環控制，這樣在高轉速下有電流的補償，保持高速的力矩輸出。 6、運行更穩定；普通步進電機的控制為開環控制，啟動頻率過高或負載過大易丟步或堵轉的現象，停止時轉速過高易出現過沖現象，閉環步進電機為閉環控制，驅動器可直接對電機編碼器反饋信號進行采樣，內部構成位置環和速度環，一般不會出現步進電機的丟步或過沖的現象，控制性能更為可靠。 7、相應速度快；普通步進電機從靜止加速到工作轉速需要上百毫秒，而交流伺服系統的加速性能較好，一般只需幾十毫秒，可用于要求快速啟停的控制場合。 適合于各種中小型自動化設備和儀器，例如：自動鎖螺絲機、線束加工機、自動打孔機、高速繪圖儀以及一些自動化裝配設備等。在要求噪音小、運行平穩、高速度響應的設備中應用效果特佳。
