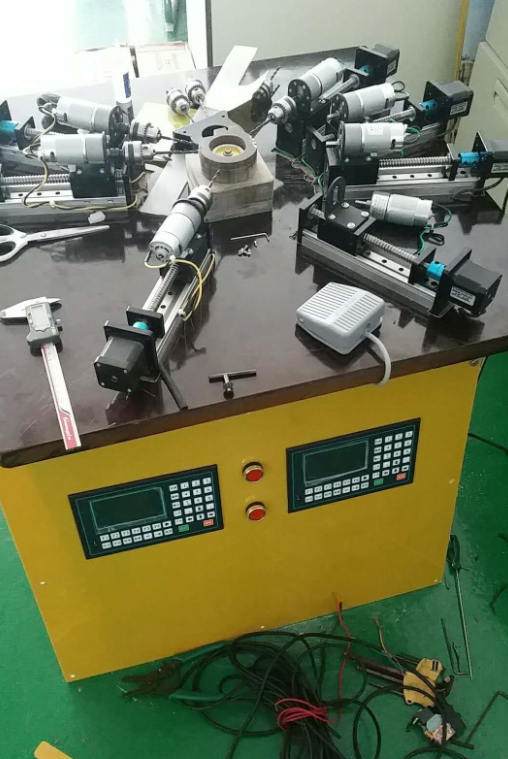

上圖為客戶定做的一臺鉆孔設備，兩套四軸聯動系統，一套系統包含四臺CBX系列導軌，四個42電機，四個驅動器，一個CM55D系列四軸可編程控制器，具體介紹如下：

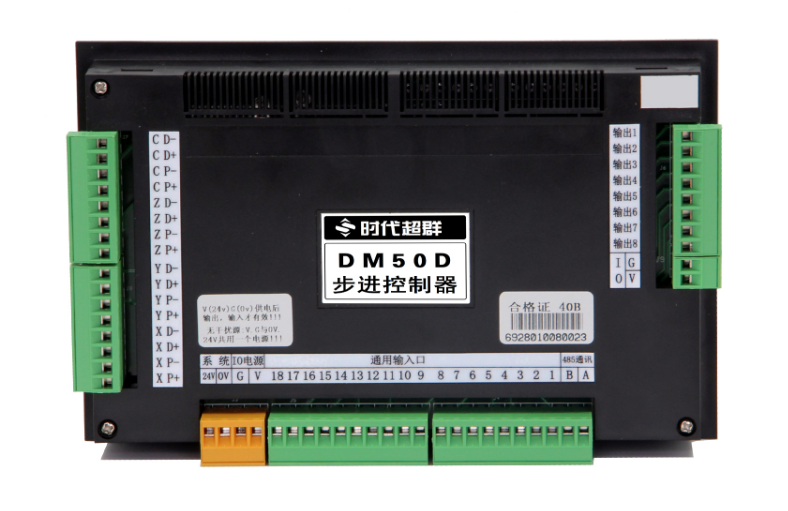

微數控 CM50D運動控制器,兼容TC55 運動控制器的功能，采用 ARM 和專門的運動控制芯片，外部和內部供電采用光耦隔離的方式，實現高性能穩定的控制能力，為自動化應用、機械設備、科學實驗帶來了實實在在的解決方案。我們經過多年的用戶體驗和技術更新，目前控制器支持聯動和非聯動兩種運動模式，提供 20 個程序儲存，每個程序可編寫 999 行。靈活的運動控制，簡潔的功能架構，為客戶帶來新的體驗。
· 功能架構簡潔，自動、手動、程序等界面靈活切換 · 4.3 英寸彩色液晶屏，分辨率 480*272，顯示面積 53.9*95（mm） · 手動界面實時顯示輸入、輸出狀態 · 支持開機回機械零，支持手動回機械零 · 支持 U 盤做媒介導入開機圖片、參數、程序文件和組態功能 ·18 路輸入，8 路輸出 · X，Y，Z，C 軸（兩軸（含兩軸）以上）聯動或非聯動運動 · ****脈沖頻率 400K · 開機首界面可設置 · 支持中文和英文選擇 · 支持掉電記憶功能，斷電后坐標顯示和工件計數不會清零 · 限位支持硬限位和軟限位 · 支持多軸回機械零順序選擇 · 2 路 IO 電源方便接線
上圖為時代超群CBX-ZC系列線性滾珠絲杠直線導軌滑臺水平載重30kg，垂直載重10kg,定位精度0.03MM，上圖CBX1204-100-ZC,有效行程100mm，絲杠規格為1204滾珠絲杠，即12mm直徑，4mm導程，此系列有效行程可做到1500mm，可做成1605、1610規格的滾珠絲杠可配42/57步進電機、60閉環步進電機，40/60伺服電機等。
此類型導軌多加了一個軸承片，這樣的話運行效果更穩定，絲桿如果大于五百行程或者使用速度比較高的情況下，都建議加此軸承片。

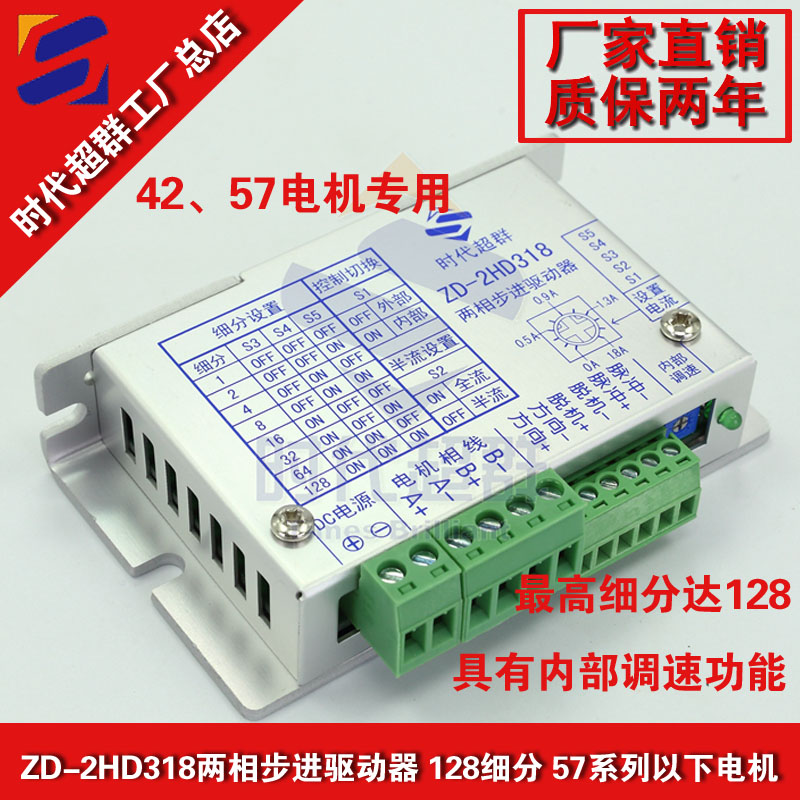

圖中電機為42HBS48BL4-TF7兩相混合式步進電機，機身高48MM，扭矩0.5N.m，電流1.7A，軸徑Φ5MM，銑扁，軸長24mm，線長350MM，廣泛適用范圍于激光、醫療、紡織、安防等行業。  配套驅動器ZD-2HD318高性能兩相步進電機驅動器具有高集成度、高可靠性；接口采用高速光耦隔離；****輸出電流1.8A；****輸入電壓：DC 32V(峰值)；短路、過流、過熱保護功能；內部每秒0-10K脈沖，實現簡單控制；高細分，****支持128細分設定。
