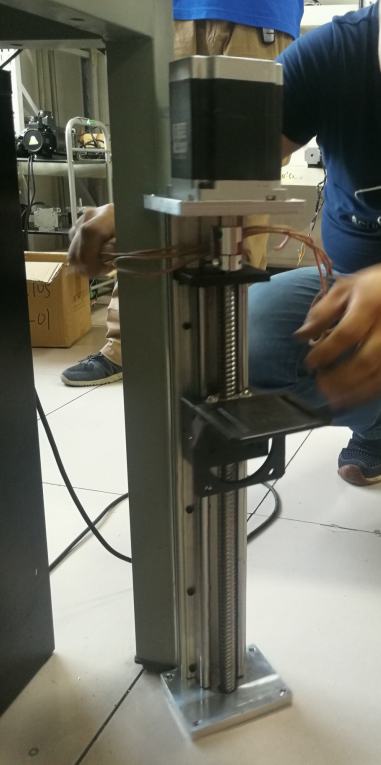

上圖是為客戶特殊改裝的一臺GBX80型材的直線導軌，此款可戶利用此款導軌，垂直推動100斤的負載。搭配的事86-98步進電機。經過改裝以后，此款承載能力非常強，可承載170斤的負載。
GBX80雙軌道滑臺模組,絲杠規格可選擇1204,1605,1610，型材寬80MM，行程可定制30-2000mm，垂直負載30KG，水平60KG，承載能力強，運行穩定，可搭配57/60等電機使用，可配組合安裝片，用于客戶搭建龍門架或者導軌模組。

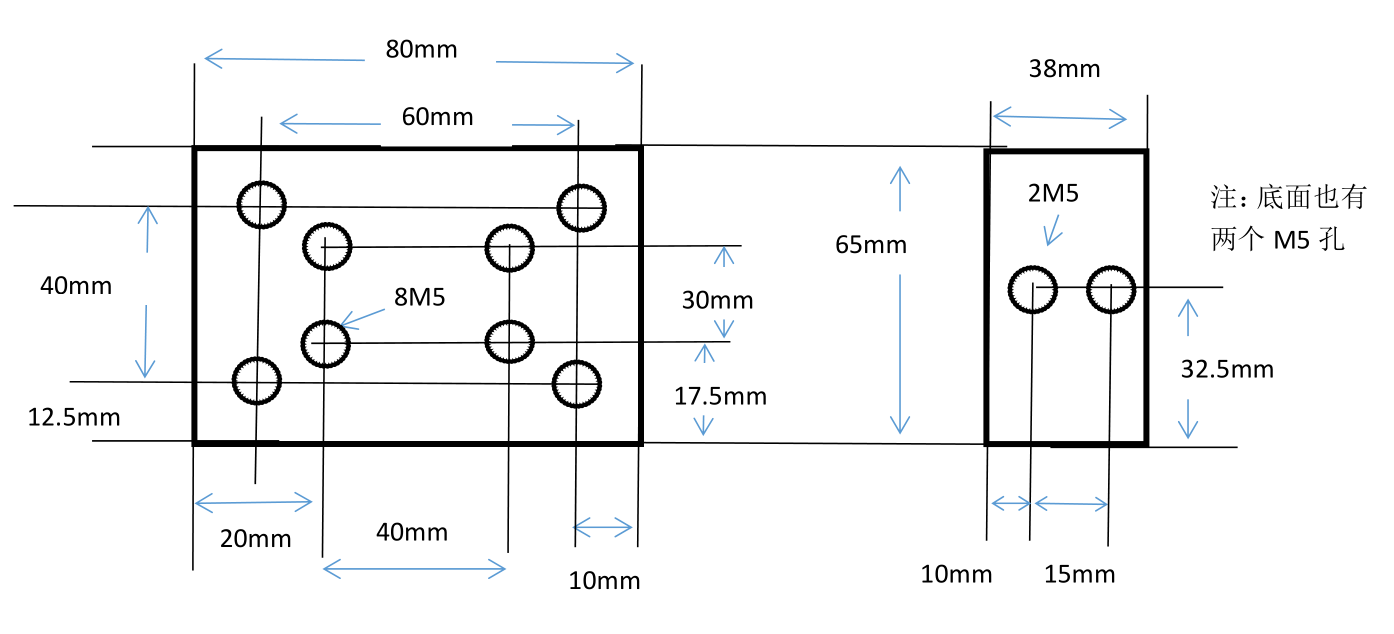

上圖為客戶特殊定制的 GBX1610J-400-80-LL ,絲杠規格1610，既絲桿直徑16MM，導程10MM，行程可定制400mm，客戶主要是需要的推理很大，所以搭配的事86步進電機，客戶垂直使用加大了軸承片和電機連接片，并打了八個固定孔，具體尺寸如下：

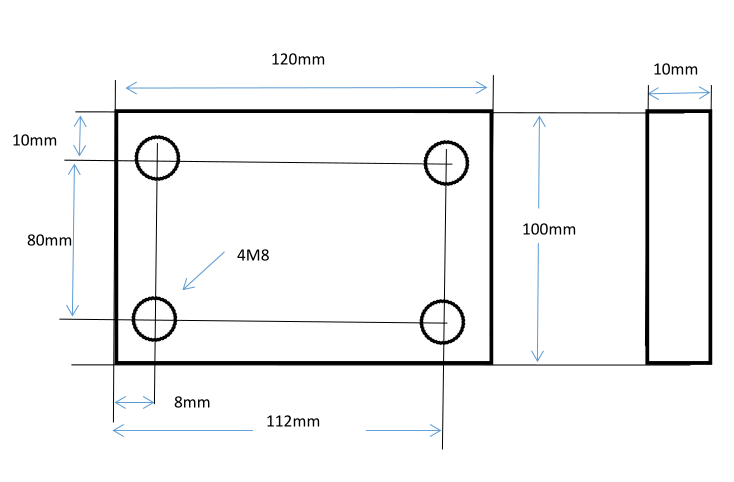

電機片和連接片的尺寸下效一樣，都開了四個M8的螺紋孔，具體圖紙如下：
使用場合：
