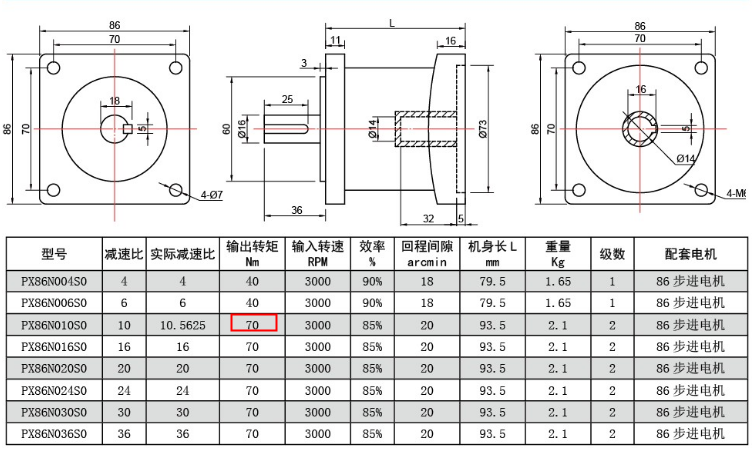

上圖為時代超群86HBP150AL4-TK0兩相混合式剎車步進電機ZD-2HA1072M帶報警輸出功能的數字式驅動器，，具有輸出轉矩大、溫升低、可靠性高的特點。步距角1.8°，扭矩12N.m，電流4A，機身高150MM，軸Φ14MM。 客戶在扭矩不夠的情況下，可以機器安裝減速機。來增加電機扭矩。下圖為客戶搭配的直角孔輸出行星減速機。減速機10速比
90度的直角設計更適合于一些特殊的應用場合。而且比市場行減速機要性價比高很多，價格便宜將近2-3倍！12NM步進電機搭配10速比行星減速機，輸出扭矩有多大呢？ 輸出的扭矩=12NM*10速比*80%效率=96NM大于70NM減速機能承受的額定負載，所以這款搭配****能輸出70NM的力，配這么打速比是不是就浪費了，當然不是，我們知道步進電機轉速越高扭矩越小。轉速提升上去，就沒有12NM的力了，所以，這款搭配是很好的搭配
配套驅動器ZD-HA1072M是基于DSP 控制的兩相步進電機驅動器。它是將先進的DSP 控制芯片和獨特的控制電路結合一起所構成的新一代全數字步進電機驅動器。驅動電壓為AC40-100V，DC60-140V，適配電流在7.2A 以下、外徑57-110mm 的各種型號的兩相混合式步進電機。該驅動器內部采用類似伺服控制原理的電路，此電路可以使電機運行平穩，幾乎沒有震動和噪音。定位精度****可達40000 脈沖/ 轉。
· 高性能、低價格 · 設有16 檔等角度恒力矩細分，****分辨率40000 脈沖/ 轉 · ****反應頻率可達500Kpps · 步進脈沖停止超過100ms 時，線圈電流自動減到設定電流的一半 · 光電隔離信號輸入/ 輸出 · 驅動電流3.0A/ 相到7.2A/ 相分8 檔可調 · 單電源輸入，電壓范圍：AC40-100V DC60-140V · 掉電相位記憶功能（設備由于意外或人為原因掉電、關電，系統自動記憶相位）
· I/O 信號, 所有輸入信號均通過光電隔離，信號電平5 ～ 24V電平兼容 · 脈沖平滑功能，使電機低速運行更平穩，平滑等級可設定 · 電機電感量可調，發揮步進電機****效能 此套裝廣泛應用于雕刻機、中型數控機床、電腦繡花機、包裝機械等分辨率較高的大、中型數控設備上。
聯系方式：QQ:467102884 電話：13811070445（劉女士）
