上圖為時代超群生產的無刷直流電動機57BL75S03-210TR9，電機采用高磁能積的稀土釹鐵硼（Nd-Fe-B）材料，功率為33W,電壓24V，額定轉速1000轉，這款電機是客戶定制的低速大扭矩輸出電機，輸出扭矩為

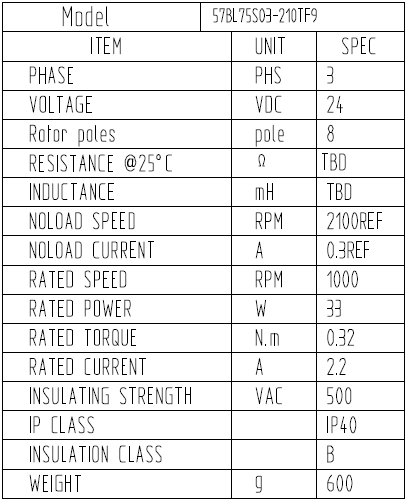

即t=9550p/n 式中： p—功率，kw； n—電機的額定轉速，r/min； t—轉矩，nm。 電機的輸出轉矩一定要大于工作機械所需要的轉矩，一般需要一個安全系數 那么根據共計計算，33W無刷電機扭矩=9550*0.033/1000=0.32NM,通過公式我們看出，電機功率一定的情況下，轉速越高，電機輸出的扭矩越小。鑒于無刷電機轉速越高扭矩越大，轉速越低扭矩越小的規律，建議客戶使用速度為額定轉速****。 產品詳細參數如下：

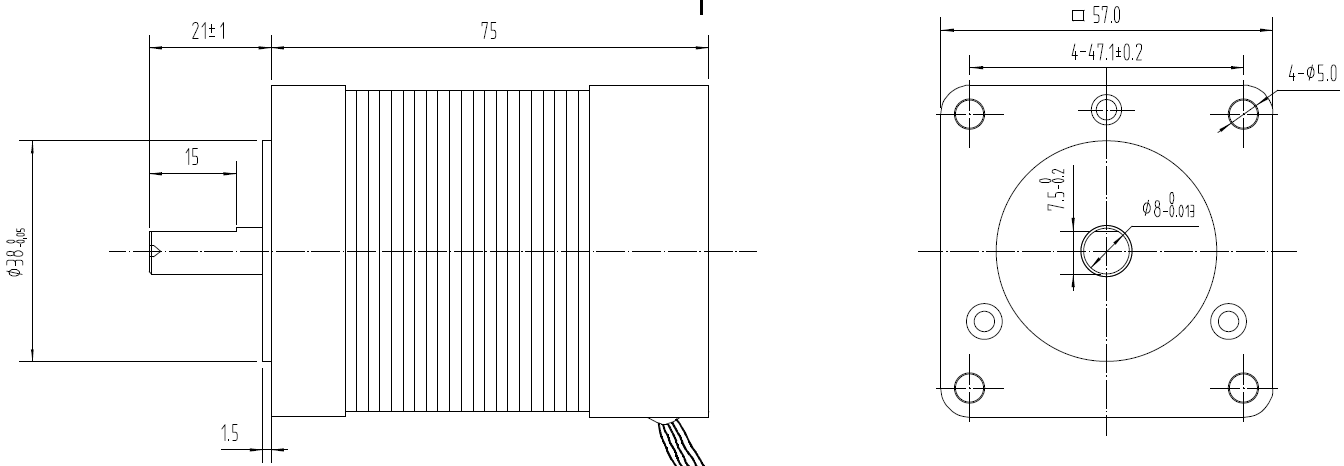

產品尺寸圖如下：
那么如何給電機搭配適當的驅動器呢。我公司提供驅動配套服務。為你選擇合適的驅動器。33W/24V=1.375A,選配的驅動電壓要大于峰值電流2*1.375A=2.75A，所以可以選配時代超群ZM-6405E驅動器（****電流5A）。
ZM-6405E是我公司基于****BiCD工藝集成電路開發的高性能直流無刷控制器(驅動器)，具有體積小、發熱低、可靠性高、壽命長、易于使用等特點。 產品的特點及功能： ·高集成度高可靠性無刷直流(BLDC)電機控制器 ·三相全橋，PWM斬波方式 ·閉環穩速，大負載時電機仍能保持轉速 ·純硬件設計，高速度，高抗干擾能力 ·周波限電流方式，保護更加精確快速 ·低發熱，大功率 ·欠電壓(≤13V)、過熱(＞150℃)自動保護 ·堵轉6秒自動保護 ·霍爾錯誤保護 ·輸出限流線性可調：0.5-5A ·支持內置電位器、外接電位器、模擬電壓和PWM調速 ·帶有使能功能 ·具有緩啟動功能，避免電流過沖，有效保護電機
