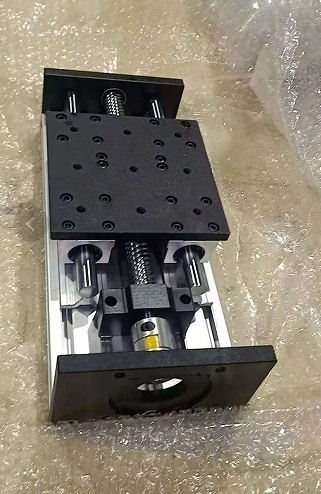

上圖為國外客戶訂購的一款時代超群帶GBX系列重型導軌滑臺,GBX2020J-100,導軌選用絲桿是2020規格的，也就是絲桿粗20MM，導程是20MM，既電機轉一圈移動20MM，有效行程100MM.具體尺寸圖如下：

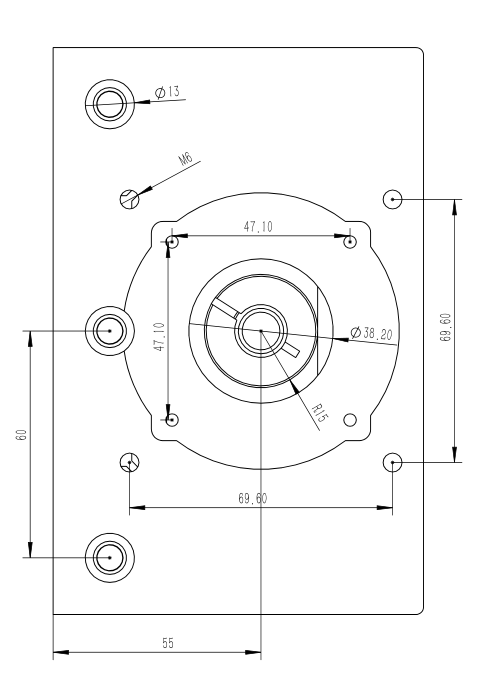

GBX系列雙線型重型滑臺導軌滑塊為150mm*155mm含四個導軌滑塊，水平****載重300KG，垂直載重100KG,定位精度0.03MM，可以做到有效行程2米以內。規格：1605、1610、2020、2010，1605是指滾珠絲杠直徑16，05是指螺距，螺距就是電機360度（也就是一圈）走的毫米，可以配86/110/130系列步進電機，下面推薦一款86電機。連接片如下規格
86HBP155AL4S-TK0兩相混合式剎車步進電機是時代超群推出的新款12NM步進電機，此電機性能要比同類市場相同扭矩的電機，磁力大，運行平穩，出線設計和密封圈的設計，讓電機抵抗惡劣環境的性能更佳，電機步距角1.8°，扭矩12N.m，電流5.8A，機身高150MM，軸Φ14MM。
配套驅動ZD-2HA860兩相步進電機驅動器接口采用超高速光耦隔離；抗高頻干擾能力強；16種不同細分任意切換；自動半流鎖定；8 檔電流可調；支持脫機、使能、鎖定等功能；過壓、欠壓、過流保護。
聯系方式：QQ:467102884 電話：18710050116
