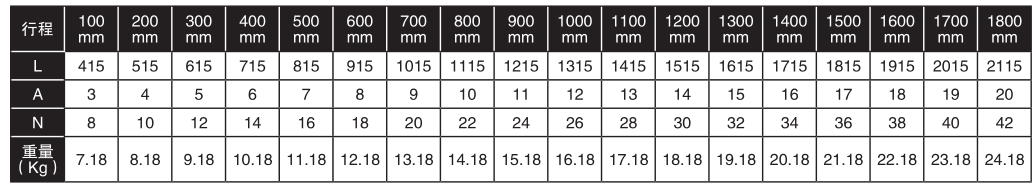

應用視頻:http://v.youku.com/v_show/id_XMTU4NDkyODE5Mg==.html?spm=a2h0j.11185381.listitem_page1.5!15~A 上圖為客戶定制的焊機用的一套密閉式滾珠絲桿導軌,配的事2.8NM步進電機,此款導軌可以使用16的絲桿,導程5MM,10MM,20MM可選,根據客戶需要移動的速度快慢選,具體參數如下:

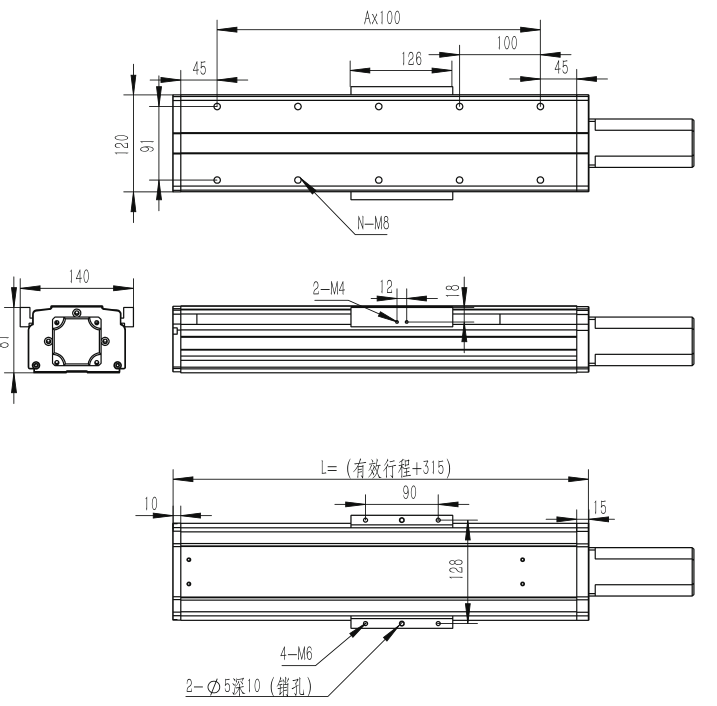

具體尺寸圖如下:

實物圖:
搭配的是57步進2.8NM電機57HBP112AL4-TFA,電機采用優質冷軋硅鋼片和耐高溫永磁體制造,采用業界先進的磁路設計方案,具有輸出轉矩大、溫升低、可靠性高的特點。具有良好的內部阻尼特性,運行平穩,無明顯振蕩區。 步距角1.8° 扭矩2.8N.m,電流3A,機身高112MM,軸徑Φ8MM,銑扁,出軸長22mm。  配套驅動ZD-2HD542是我公司采用自主研發的高性價比的細分驅動器,特別適合大批量低成本用途,同時具有優越的性能。由于采用了三態控制技術,比市面上大多數驅動器的電機噪音和電機發熱均有明顯改善。此驅動器的細分多達十五種,SW4 可設置靜止半流,極大地減小了電機發熱。具有更寬的電流和電壓。電機發熱和噪音也明顯改善,高速性能也較大提升,驅動器的尺寸也較小,和市面上的驅動器相比,****競爭力和吸引力。
聯系方式:QQ:467102884 電話:18710050116(劉女士)
