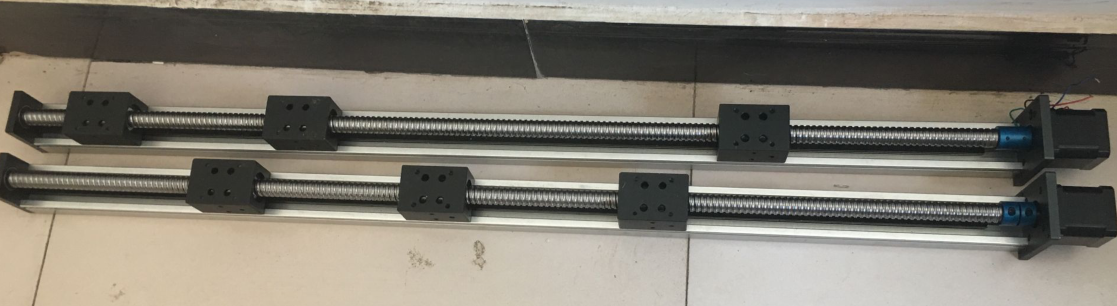

上圖為客戶特殊定做的CBX系列線性滾珠絲杠直線導軌滑臺水平載重30kg，垂直載重10kg,定位精度0.03MM，絲杠規格為1204滾珠絲杠，即12mm直徑，4mm導程，有效行程可做到1500mm，可做成1605、1610規格的滾珠絲杠。

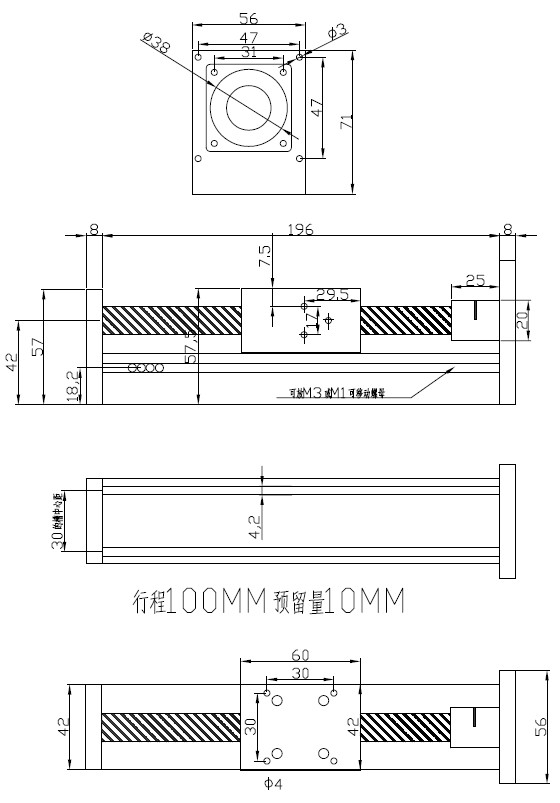

常規產品尺寸圖如下：

上圖中搭配使用電機為時代超群42步進電機結構簡單可靠性高,經濟耐用；適配各類兩相步進電機驅動器；高速大力矩、低噪音；可靠性強,溫升小、運行平穩。

圖中電機為42HBS48BL4-TF7兩相混合式步進電機，機身高48MM，扭矩0.5N.m，電流1.7A，軸徑Φ5MM，銑扁，軸長24mm，線長350MM，廣泛適用范圍于激光、醫療、紡織、安防等行業。

ZD-2HD330性能兩相步進電機驅動器具有高集成度、高可靠性；接口采用高速光耦隔離；****輸出電流3A；****輸入電壓：DC 32V(峰值)；內部每秒0-10K脈沖，實現簡單控制；適用于42、57系列步進電機；整步、2、4、8、16、32、64、128細分可選；短路、過流、過熱保護功能自動保護；自動半流鎖定，減少待機發熱；支持脫機、使能、鎖定等功能。

聯系方式：QQ:467102884  電話：18710050116（劉女士）
