上圖為客戶定做有效行程1米的HBX系列雙線型重型滑臺導軌滑塊為150mm*155mm含四個導軌滑塊，水平****載重300KG，垂直載重100KG,定位精度0.03MM，此類型可以做到有效行程2米以內。規格：1605、1610、2020、2010，2510，可配86/110/130系列步進電機。HBX1605J-1000為絲桿直徑16MM ，導程5MM ，有效行程1000MM
加強型雙線直線導軌按照型號可分為 HBX1605系列：絲桿直徑16MM,導程5MM，****移動速度50MM/S，有效行程50-1400MM HBX1610系列：絲桿直徑16MM,導程10MM，****移動速度100MM/S，有效行程50-1400MM HBX2005系列：絲桿直徑20MM,導程5MM最，大移動速度50MM/S，有效行程50-1400MM HBX2010系列：絲桿直徑20MM,導程5MM最，大移動速度100MM/S，有效行程50-1400MM 客戶想利用這款導軌垂直載重100kg，客戶對速度沒有要求，速度越慢越好，那么我們選擇一款86剎車電機
上圖為時代超群86HBP150AL4-TKAB兩相混合式步進電機，電機采用優質冷軋硅鋼片和耐高溫永磁體制造，采用業界先進的磁路設計方案，具有輸出轉矩大、溫升低、可靠性高的特點。具有良好的內部阻尼特性，運行平穩，無明顯振蕩區。步距角1.8°，扭矩12N.m，電流4A，機身高150MM，軸徑Φ14MM。電機帶24V 4NM電磁剎車。
步進電機使用剎車的條件。 1.使用環境不穩定 2.經常的突然斷電，可使電機，斷電后，立即停止工作。效率高，避免的損失。 配套驅動器ZD-2HA860兩相步進電機驅動器接口采用超高速光耦隔離；抗高頻干擾能力強；16種不同細分任意切換；自動半流鎖定；8 檔電流可調；支持脫機、使能、鎖定等功能；過壓、欠壓、過流保護。 如果客戶負載比較小的話，電機可以在選小一些，這個是根據客戶負載和移動速度選擇的，如果你正為選型煩惱�？梢月�(lián)系這邊，幫你選型。

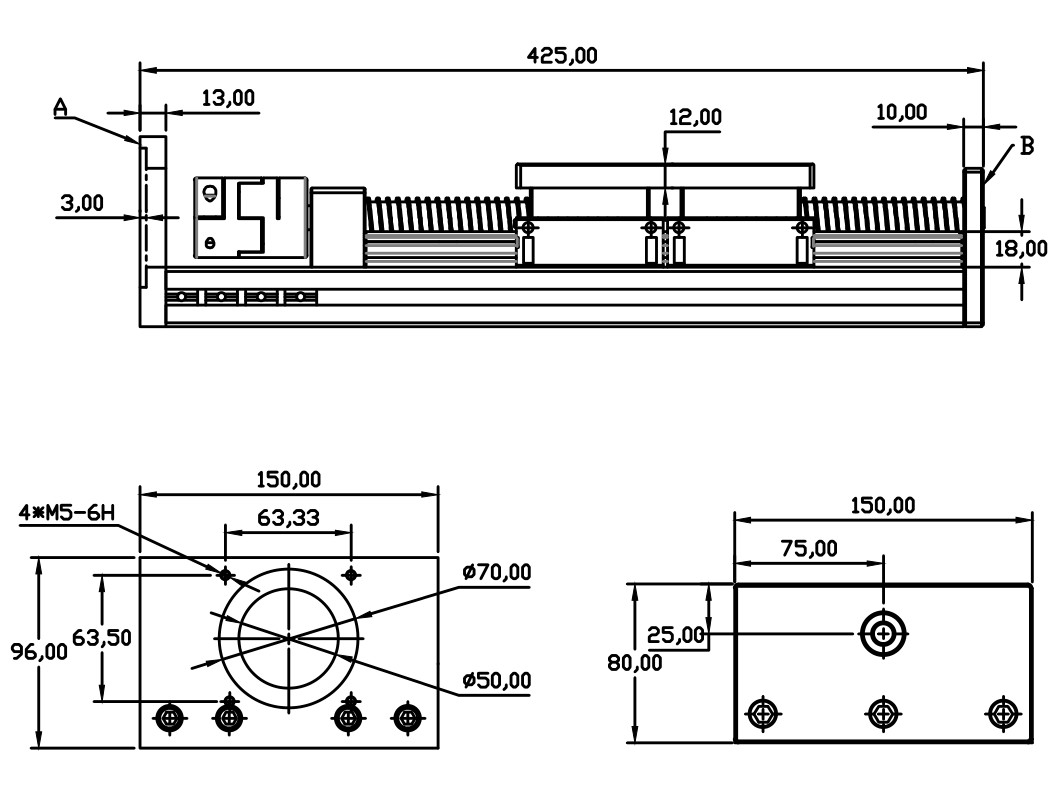

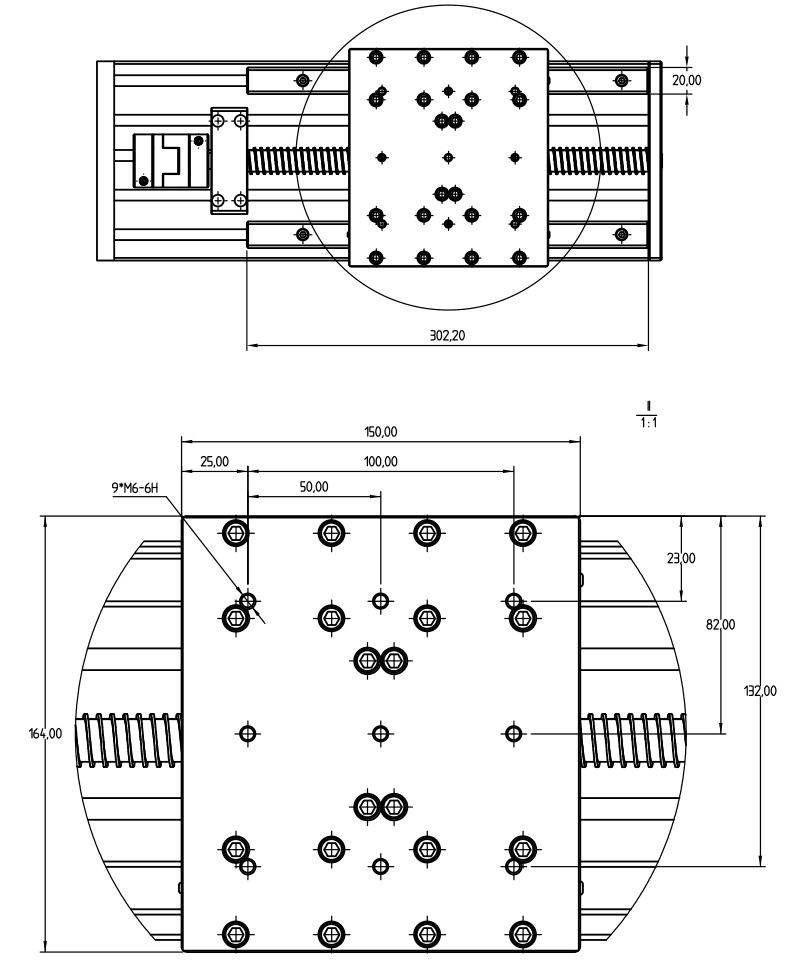

產品尺寸圖如下：
