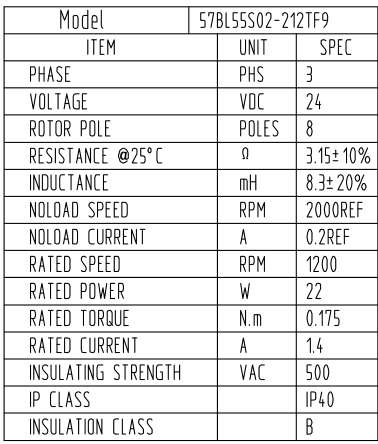

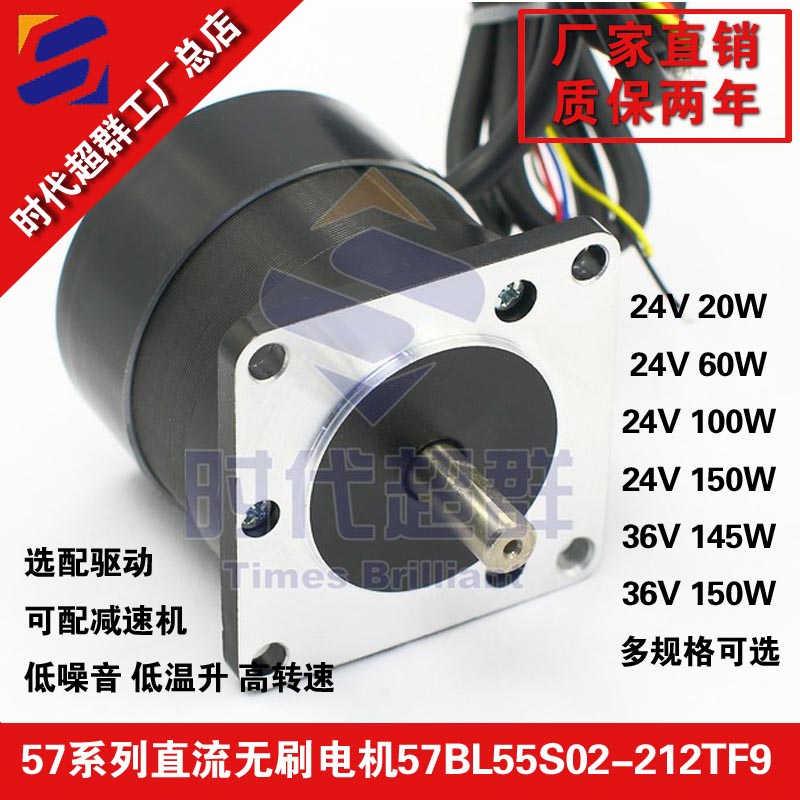

上圖為時代超群57直流無刷電機57BL55S02-212TF9，電機采用節能環保領域的驕子-釹鐵磁硼鋼，保證設備的良好性能，電壓24V；功率22W；額定轉速1200轉,額定扭矩0.175NM。具體參數如下：
時序圖如下：

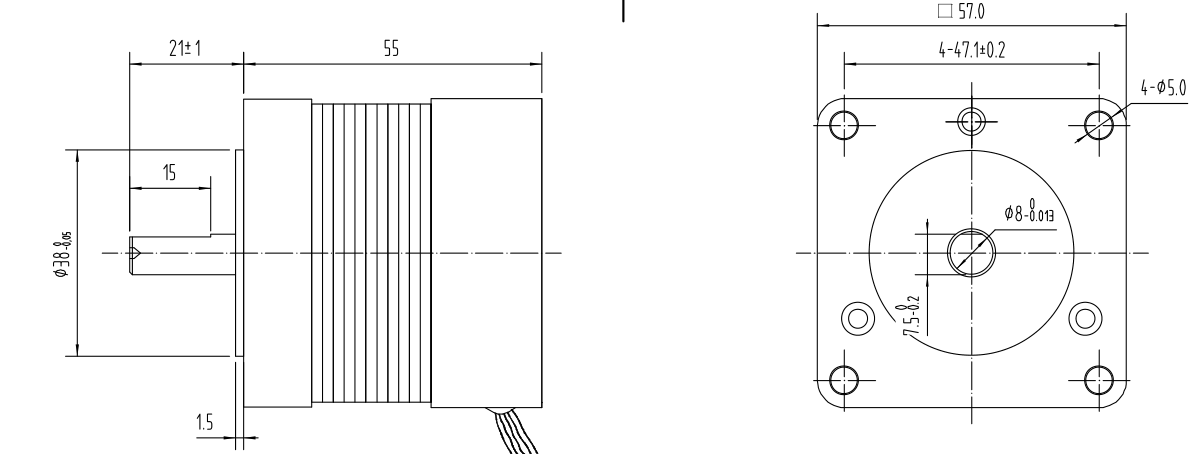

尺寸圖如下：
那么如何給這款電機搭配適當?shù)尿?qū)動器呢？ 22W/24V=0.91A,選配的驅動電壓要在電機電壓范圍內，電流要大于峰值電流，如果不知道峰值電流，通常為計算電流的1.5~2倍，2*0.91A=1.8A，那么選擇一款24V 5A左右的控制器即可。
ZM-6405E是我公司基于****BiCD工藝集成電路開發的高性能直流無刷控制器(驅動器)，具有體積小、發熱低、可靠性高、壽命長、易于使用等特點。 產品的特點及功能： ·高集成度高可靠性無刷直流(BLDC)電機控制器 ·三相全橋，PWM斬波方式 ·閉環穩速，大負載時電機仍能保持轉速 ·純硬件設計，高速度，高抗干擾能力 ·周波限電流方式，保護更加精確快速 ·低發熱，大功率 ·欠電壓(≤13V)、過熱(＞150℃)自動保護 ·堵轉6秒自動保護 ·霍爾錯誤保護 ·輸出限流線性可調：0.5-5A ·支持內置電位器、外接電位器、模擬電壓和PWM調速 ·帶有使能功能 ·具有緩啟動功能，避免電流過沖，有效保護電機
聯系方式：QQ:467102884 電話：18710050116（劉女士）
