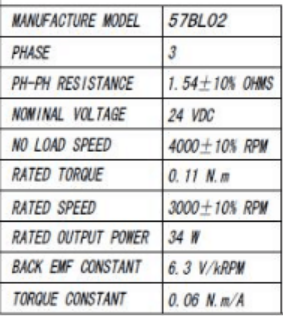

上圖為客戶選定的一款直流無刷電機57BL02，電機采用節能環保領域的驕子-釹鐵磁硼鋼，保證設備的良好性能，電壓24V；功率34W；額定轉速3000轉,額定扭矩0.11NM。具體參數如下：

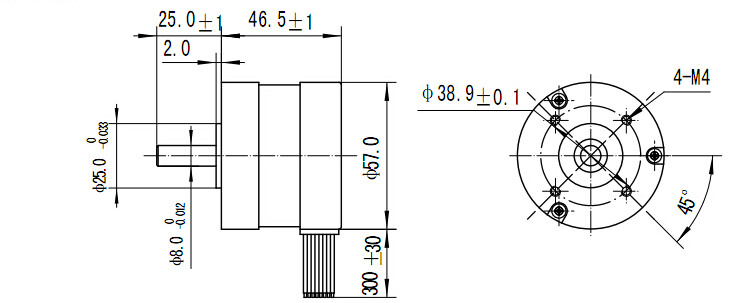

產品尺寸圖如下：

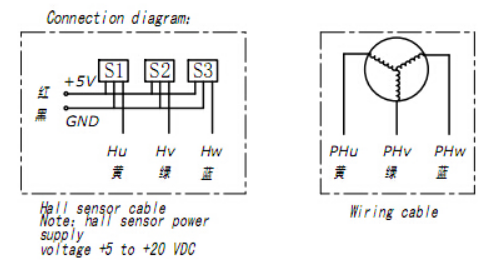

線序圖如下：
那么如何給這款電機搭配適當的驅動器呢？ 34W/24V=1.4A,選配的驅動電壓要在電機電壓范圍內，電流要大于峰值電流，如果不知道峰值電流，通常為計算電流的1.5~2倍，2*1.4A=2.8A，那么選擇一款24V 5A左右的控制器即可。
我公司新推出AQMD3605BLS 直流有感無刷電機驅動器功能特點：
1.支持電壓 9V~36V；****輸出電流 7A，額定輸出電流 5A 2.支持占空比調速(調壓)、轉矩控制(穩流)、速度閉環控制(穩速)、位置閉環控制(角度、距離控制)多種調速方式 3.支持電位器、模擬信號、邏輯電平、開關量、PWM、頻率、脈沖、RS485 多種輸入信號 4.支持模擬信號電壓范圍配置與邏輯電平電壓配置，模擬信號支持0~3.3V電壓范圍， 5.邏輯電平可支持 0/3.3/5/12/24V 等電壓；支持模擬信號線性度調整與邏輯電平閾值配置 6.支持 RS485 多機通訊，支持 MODBUS-RTU 通訊協議，方便多種控制器(如 PLC)通訊控制，支持通訊中斷停機保護 7.支持加減速緩沖時間與加減速加速度控制，可在指定行程內自動加減速并精確定位 8.電機電流 PID 調節控制，電流控制精度 0.1A，****啟動/負載電流、制動(剎車)電流可分別配置；支持電機過載和堵轉限流，防止過流損壞電機 9.支持電機相序學習、霍爾錯誤保護 10.支持電機正反轉限位，可外接兩個限位開關分別對正轉和反轉限位 11.支持電機轉速測量，支持電機堵轉檢測/堵轉限位停轉 12.支持故障報警 13.18kHz 的 PWM 頻率，電機調速無 PWM 囂叫聲 14.極小的 PWM 死區，僅 0.5us，PWM 有效范圍 0.1%~**** 15.信號接口過壓保護，信號接口至高可承受 25V 電壓 16.使用 ARM Cortex-M3@72MHz 處理器
聯系方式：QQ:467102884 電話：18710050116（劉女士）
