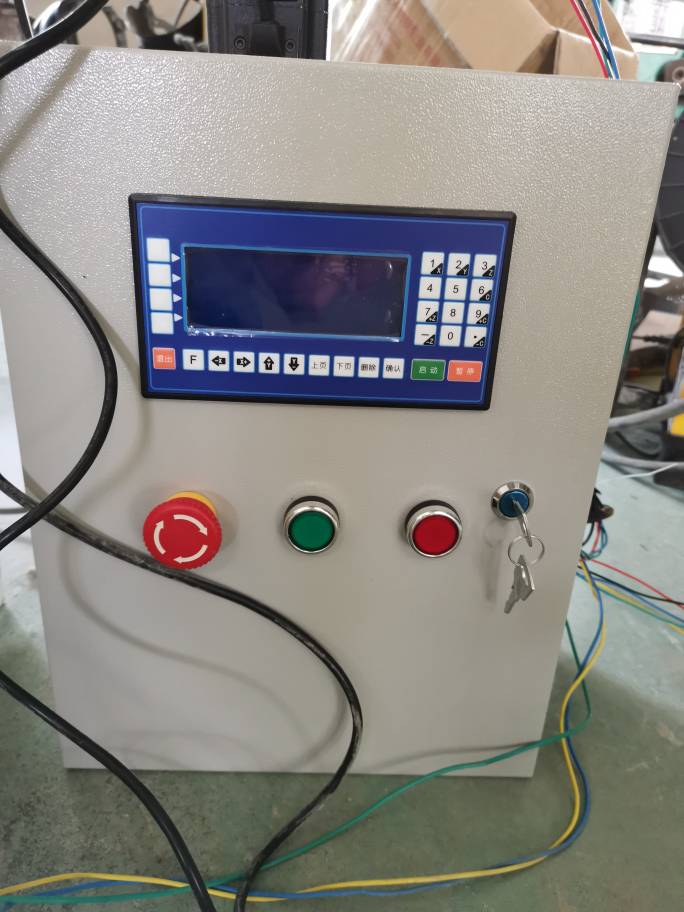

上圖為客戶一臺舊的噴涂設備，想利用我家的同步帶來改造這臺設備，以前客戶用的腳踏開關來控制噴漆的噴涂，然后。利用旗桿來推動噴涂物件前后運動，一個旋轉軸來控制噴涂物件的旋轉。 客戶現在想利用導軌滑臺，直接帶動噴槍做往復運動，然后選擇一套無刷設備做物件的旋轉用，上電以后，控制箱按啟動鍵，導軌往復運行一次，旋轉軸也是在旋轉的，如果覺得噴的不夠好，可以在按一次啟動鍵，在噴涂一次。 下圖為我公司為客戶設計的一套控制箱設備。

控制箱包含一個急停俺就，為防止意外放生，還有一個啟動俺就，一個暫停按鈕，控制箱內部結構如下：
由于客戶噴槍也就2-3KG，負載很輕，我們選用60是步進電機即可，客戶用于噴漆場景，對防止雜質的要求很高。我們選用全密閉是同步帶導軌。旋轉軸只需要帶動噴涂物體做旋轉運動，客戶選用了一套250W無刷電機，具體產品如下：

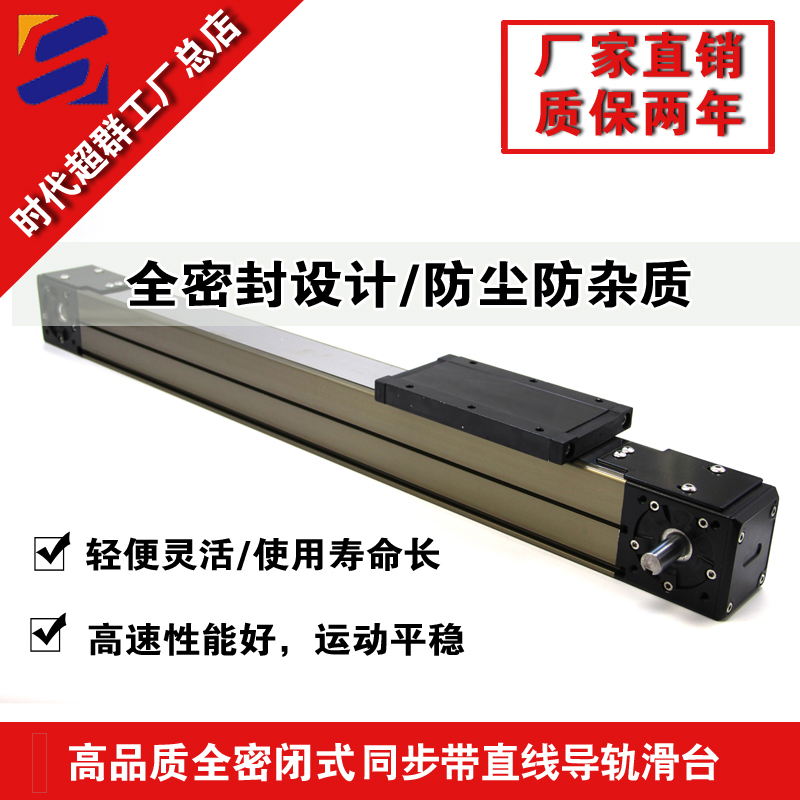

時代超群全密閉式60同步帶直線導軌，軌型材寬60MM,電機轉一圈移動125MM，有效形行程100MM，****可做到4米，可裝配57/60/86鏈接片，配86無步進電機，也可以裝配80伺服連接片，配伺服電機。
時代超群混合式兩相步進電機60HBP112AL4-TF0，電機步距角1.8°，扭矩3.5N.m，電流3A，機身高112MM，軸徑Φ8MM，銑扁，出軸長21mm,電機采用永磁硅鋼片造，低碳環護，與其他品牌步進電機相比具有定位精度高，輸出力矩高，響應頻率高，運行噪音低，動態特性好等特點及優勢。廣泛適用范圍于激光、醫療、紡織、安防等行業。
CM30D-30是為公司生產的面板型運動控制器（數控系統），可同時控制三臺驅動器帶動電機同事工作。采用高性能32位CPU，驅動裝置采用細分步進電機或交流伺服電機，配備液晶顯示器，全封閉觸摸式操作鍵盤。該系統具有可靠性高，精度高，噪音小，操作方便等特點。
成功應用于以下產品：
數控鉆床系統、數控車床系統、數控銑床系統、數控磨床系統。 裁剪機控制系統、切割機控制系統、焊接控制系統、點膠機控制系統、送料控制系統。 位移臺、一維控制平臺、二維控制平臺。 螺紋機控制系統、鎖螺絲機控制系統。 噴涂生產線控制系統、裝配生產線控制系統、記米器控制系統。
數字式驅動器ZD-2HD542是我公司采用自主研發的高性價比的細分驅動器，特別適合大批量低成本用途，同時具有優越的性能。由于采用了三態控制技術，比市面上大多數驅動器的電機噪音和電機發熱均有明顯改善。此驅動器的細分多達十五種，SW4 可設置靜止半流，極大地減小了電機發熱。具有更寬的電流和電壓。電機發熱和噪音也明顯改善，高速性能也較大提升，驅動器的尺寸也較小，和市面上的驅動器相比，****競爭力和吸引力。

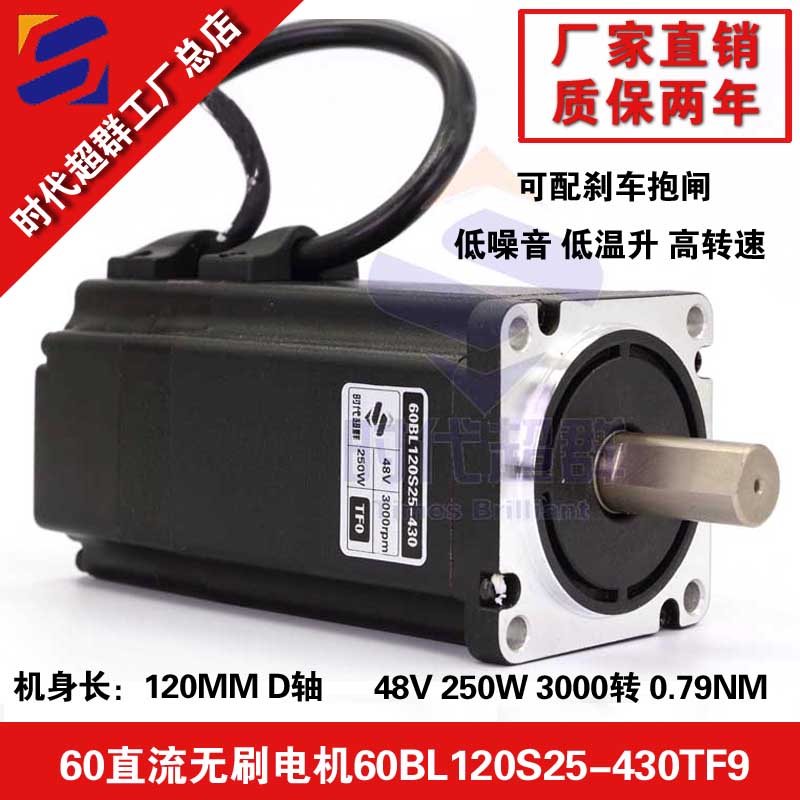

高壓直流無刷電60BL120S25-430TF9采用節能環保領域的驕子-釹鐵磁硼鋼，保證設備的良好性能。電機電壓48V，功率250W，轉速3000轉，扭矩0.79NM，具體參數見下表，此款電機可用于抽油煙機、抽水機等家用器具，以及電控制器、發動機等汽車領域。應用范圍非常廣泛。
聯系方式：QQ:467102884 電話：18710050116（劉女士）
