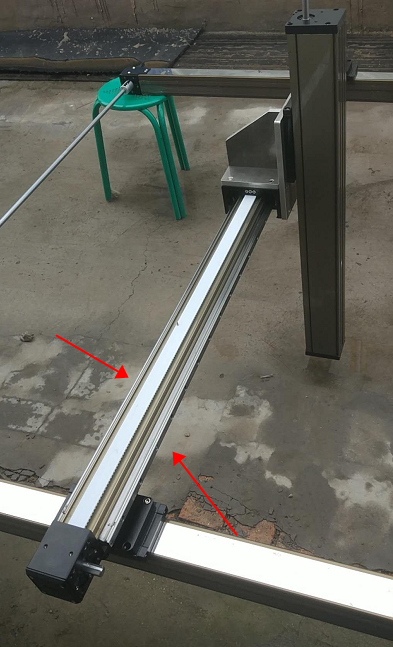

上圖為客戶定做XYZ模組，X軸同步軸采用的60全密閉式同步帶導軌，衡量選用60雙方軌同步帶，此款同步帶可加裝風琴罩。 60全密閉同步帶導軌，配的是時代超群86閉環步進電機驅動套裝。用于噴涂彩瓦。一般的像是3D打印，噴漆，點膠機都是用的同步帶導軌，因?yàn)橥綆?dǎo)軌運行速度快，****可到3米/秒；有效行程大，最長可做到3米；具有高等級機械效率；摩擦系數小，噪音低，維護少。這種全密閉的設計，有效防止臟東西進入。 60型雙方軌同步帶直線模組，承載能力更強。同步帶采用高剛度鋁合金做機體；運行速度快，****可到1500mm/s；有效行程大，最長可做到總長4米；可任意組裝，接收非標定制；具有高等級機械效率；摩擦系數小，噪音低，維護少。有效行程可做到50mm-3800mm，水平載重80kg，垂直負載30kg
上圖為客戶定制款86系列全數字閉環高速步進套裝，電機86EBP181ALC-TK0靜轉矩12.5Nm，電流6A，想電阻0.69MH，相電感7.2MH，編碼器1000P。編碼器線長和電機線長為2000mm。配套的驅動器ZDM-2HA865新一代 DSP 數字式步進閉環驅動器，采用先進的矢量型閉環控制技術，****克服傳統開環步進電機丟步的問題，并且顯著提高步進電機的高速性能、降低電機的發熱程度和減小電機的振動，進一步的提升設備的工作速度和精度，降低設備的能耗。此外，在電機出現連續過載時，驅動器會輸出報警信號，具有與交流伺服系統同樣的可靠性。適配的電機安裝尺寸與傳統的 (57/60) 和 86系列步進電機完全兼容，傳統開環步進驅動方案可以做到無縫升級，相對于交流伺服系統具有極高的成本優勢。
閉環步進電機就是步進電機和閉環控制的結合體，由于步進電機開環控制系統有精度不高、丟步等缺點，故在精度要求較高的場合可以采用步進電機的閉環控制系統，這種控制方式是直接或間接地檢測出轉予(或負載)的位置或速度，然后通過反饋和適當?shù)奶幚恚詣?dòng)地給出步進電機的驅動脈沖序列，這個驅動脈沖序列是根據負載或轉子的位置而隨時變化的這種控制方式的實現方法很多，在要求精度很高的場合，結合微步驅動技術及微型計算機控制技術，可以實現很高的位置精度要求。
此套裝適合于各種中小型自動化設備和儀器，例如：木工雕刻機、線束加工機、激光切割機、高速繪圖儀、小型數控機床、自動化裝配設備等。在要求噪音小、運行平穩、高速度響應的設備中應用效果特佳。
聯系方式：QQ:467102884 電話：18710050116（劉女士）
