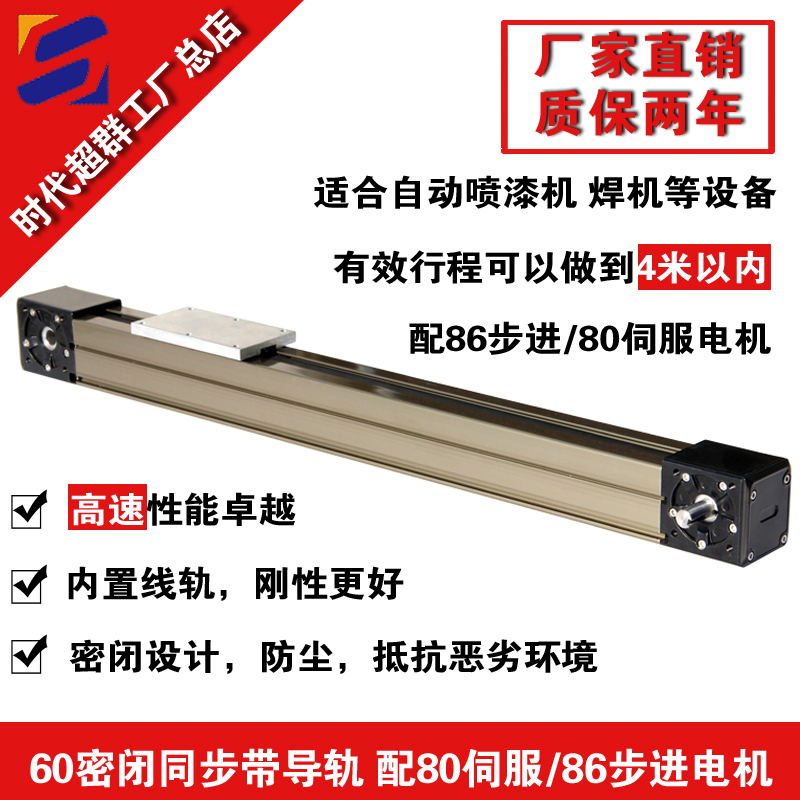

上圖為送料機設備，采用的是時代超群DSXM125系列半密閉是同步帶導軌滑臺，水平載重50kg.垂直載重30KG。內置線軌，強度比一般的同步要高很多。具有高等級機械效率；摩擦系數小，噪音低，維護少。密閉的設計，送料機，自動噴漆機，焊機設備常用。有效防止臟東西進入。

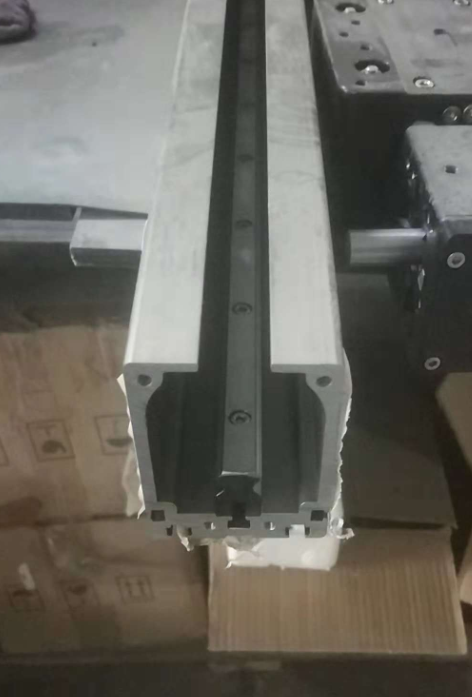

DSXM125C系列密閉同步帶導，軌型材寬60MM,電機轉一圈移動125MM，有效形行程可根據客戶要求定制，****可做到4米，你部線軌圖如下

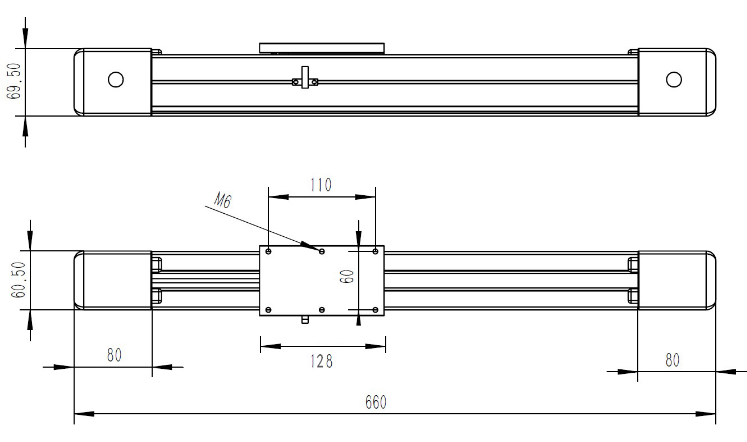

產品尺寸圖如下：

此款導軌可裝配86鏈接片，配86無步進電機，也可以裝配80伺服連接片，配伺服電機。

客戶選用的是86步進電機+減速機套裝，因為客戶的負載比較重，速度比較快，所以要求剛性比較大

三相混合式步進電機86HCY125AL3S-TK0，電機采用優質冷軋硅鋼片和耐高溫永磁體制造，業界先進的磁路設計方案，具有輸出轉矩大、溫升低、可靠性高的特點。具有良好的內部阻尼特性，運行平穩，無明顯振蕩區。 步距角1.2°，扭矩6N.m，電流3.5A，機身高125MM，軸徑Φ14MM，鍵5，出軸長30mm，廣泛適用范圍于激光、醫療、紡織、安防等行業.

配套的行星減速機PX80N004S0例減速比為1:4，減速后輸出扭矩為18NM，回程間隙≤15，回差****可到3弧分，減速器重量輕、體積小、傳動比范圍大、效率高、運轉平穩、噪聲低適應性強等特點。減速機廣泛應用于冶金、礦山、起重運輸、電力、能源、建筑建材、輕工、交通等工業部門。

1：低發熱（靜止時，電流幾乎為零，無發熱）

2：平滑（基于反饋編碼器的空間矢量電流控制算法和矢量平滑濾波技術，對困擾傳統步進電機的低頻共振有很好的抵制作用）

3：高速響應（先進的伺服控制技術提供了大力矩輸出，使得系統具有極高動態響應，步進伺服速度可到600-2000RPM）

4：適用行業:點膠機/木工機/焊接機/螺絲機/拉鏈機/繞線機/貼片機/包裝機/雕刻機/激光機/LED/電子設備

聯系方式：QQ:467102884  電話：18710050116（劉女士）
