42直流無刷電機42BL50S03-230TR9 24V 30W 3000轉

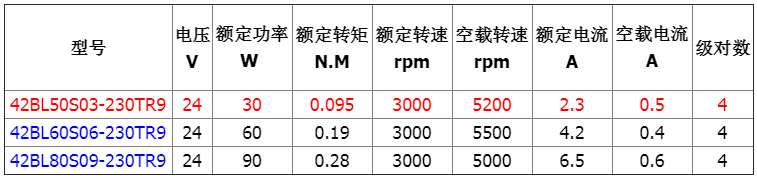

上圖為42直流無刷電機42BL50S03-230TR9，此款電機電壓24V，額定轉速有3000轉，功率30W，額定扭矩0.095NM，總機身長為50MM。具體參數如下：

客戶在扭矩不夠的情況下可以搭配行星減速機。來增加扭矩

時代超群行星減速器；具有體積小，重量輕，承載能力高，使用壽命長，運轉平穩，噪聲低，輸出扭矩大，速比大，效率高，性能安全的特點。定做4速比，5速比和8速比，價格是160一臺，輸入孔是5MM

30W無刷電機配8速比減速機輸出扭矩為0.095NM*8速比*80%效率=0.6NM＜5NM（減速機輸出的額定扭矩），因此此款搭配可以輸出0.6NM的力。

那么如何給電機搭配適當的驅動器呢。我公司提供驅動配套服務。為你選擇合適的驅動器。30W/24V=1.25A,選配的驅動電壓要大于24V，電流大于1.25A*2A的峰值電流。

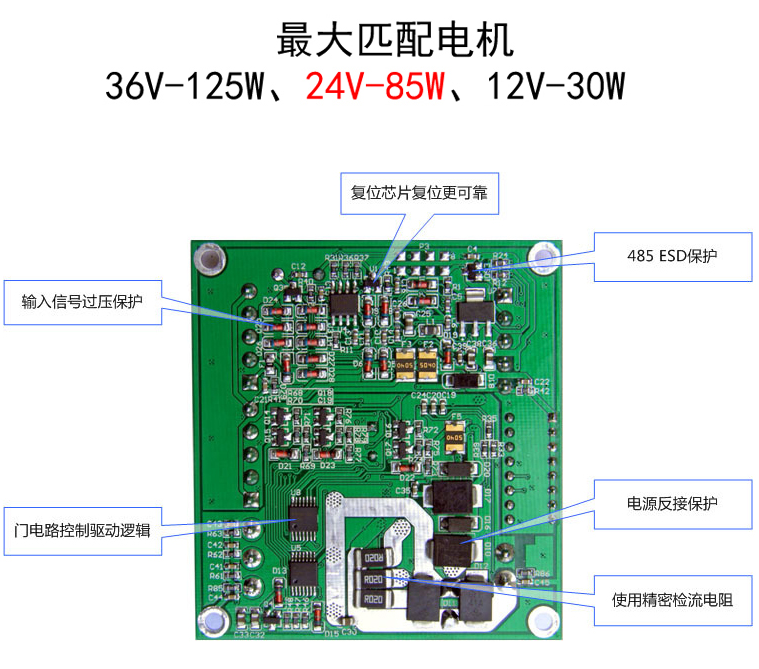

AQMD3605BLS 直流有感無刷電機驅動器功能特點：

1.支持電壓 9V~36V；****輸出電流 7A，額定輸出電流 5A

2.支持占空比調速(調壓)、轉矩控制(穩流)、速度閉環控制(穩速)、位置閉環控制(角度、距離控制)多種調速方式

3.支持電位器、模擬信號、邏輯電平、開關量、PWM、頻率、脈沖、RS485 多種輸入信號

4.支持模擬信號電壓范圍配置與邏輯電平電壓配置，模擬信號支持0~3.3V電壓范圍，

5.邏輯電平可支持 0/3.3/5/12/24V 等電壓；支持模擬信號線性度調整與邏輯電平閾值配置

6.支持 RS485 多機通訊，支持 MODBUS-RTU 通訊協議，方便多種控制器(如 PLC)通訊控制，支持通訊中斷停機保護

7.支持加減速緩沖時間與加減速加速度控制，可在指定行程內自動加減速并精確定位

8.電機電流 PID 調節控制，電流控制精度 0.1A，****啟動/負載電流、制動(剎車)電流可分別配置；支持電機過載和堵轉限流，防止過流損壞電機

9.支持電機相序學習、霍爾錯誤保護

10.支持電機正反轉限位，可外接兩個限位開關分別對正轉和反轉限位

11.支持電機轉速測量，支持電機堵轉檢測/堵轉限位停轉

12.支持故障報警

13.18kHz 的 PWM 頻率，電機調速無 PWM 囂叫聲

14.極小的 PWM 死區，僅 0.5us，PWM 有效范圍 0.1%~****

15.信號接口過壓保護，信號接口至高可承受 25V 電壓

16.使用 ARM Cortex-M3@72MHz 處理器

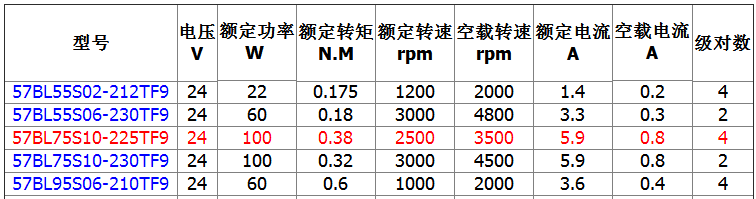

此款驅動板可以搭配時代超群以下產品：

時代超群無刷電機采用節能環保領域的驕子-釹鐵磁硼鋼，保證設備的良好性能。歡迎大家咨詢。

聯系方式：QQ:467102884  電話：18710050116（劉女士）
