常會碰到一些客戶問控制器怎么編程。電機，驅動器怎么接線等問題。電話打了無數遍終于搞明白了。但是時間也浪費了。根據這種現象，公司提供了配電箱集成服務，只要客戶把自己設備想實現的功能高速技術人員，技術人員就會根據客戶的需求把所需要的運控設備集成到配電箱中，客戶只要插上電源，按下按鈕，即可輕松工作。 下面是客戶定制門板打孔設備用XY十字導軌滑臺模組用雙軸控制箱展示

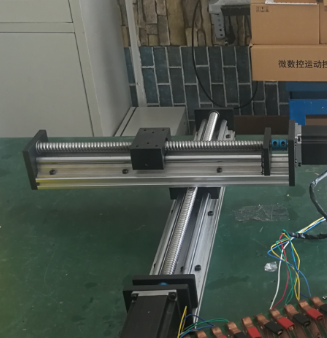

十字導軌和無刷直流電機（主軸鉆孔）配合，橫向移動和垂直移動，采用GBX系列導軌
垂直軸采用的是剎車電機，水平軸采用的是不帶剎車的電機，垂直軸，帶一個750W的無刷電機帶鉆頭打孔
控制箱有急停，啟動，暫停，還有主軸打孔電機的調速電位器
控制器采用了CM35D-40系列四軸控制器，客戶只需要兩軸，其他的事給其他設備留有富余量
CM30D-30是為公司生產的面板型運動控制器（數控系統），可同時控制三臺驅動器帶動電機同事工作。采用高性能32位CPU，驅動裝置采用細分步進電機或交流伺服電機，配備液晶顯示器，全封閉觸摸式操作鍵盤。該系統具有可靠性高，精度高，噪音小，操作方便等特點。
成功應用于以下產品：
數控鉆床系統、數控車床系統、數控銑床系統、數控磨床系統。 裁剪機控制系統、切割機控制系統、焊接控制系統、點膠機控制系統、送料控制系統。 位移臺、一維控制平臺、二維控制平臺。 螺紋機控制系統、鎖螺絲機控制系統。 噴涂生產線控制系統、裝配生產線控制系統、記米器控制系統。

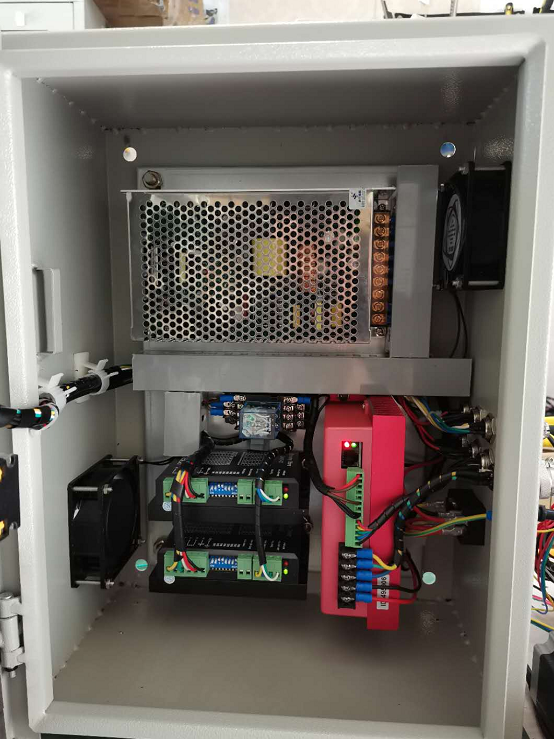

控制箱內兩臺驅動器DM542驅動兩臺57-112的步進電機，一臺ZM-7205A驅動無刷電機，繼電器控制無刷電機的使能啟動，電源為24V-200W電源，給兩臺步進驅動器供電，還有電機剎車供電
上圖為高壓直流無刷電80BL130S75-3130TK9，電機電壓310V，功率750W，轉速3000轉，具體參數見下表，此款電機采用節能環保領域的驕子-釹鐵磁硼鋼，保證設備的良好性能�？蛻暨x用這款電機搭配蝸輪蝸桿減速用于升降梯設備。
配套驅動器ZM-7205A 直流無刷電機驅動器是我公司****推出的，針對中功率電機傳動領域的高科技產品。本產品使用大規模的集成電路取代原有硬件設計，具有更高的抗干擾性及快速響應等性能。本產品適合驅動輸入電流在5A以下，電源電壓在 V AC70V~230V 以內 （面板標稱 AC80V~220V ）的任意一款低壓有霍爾或無霍爾的三相直流無刷電機，并具有大電流工作時溫度低的特點。
聯系方式：QQ:467102884 電話：13811070445（劉女士）
