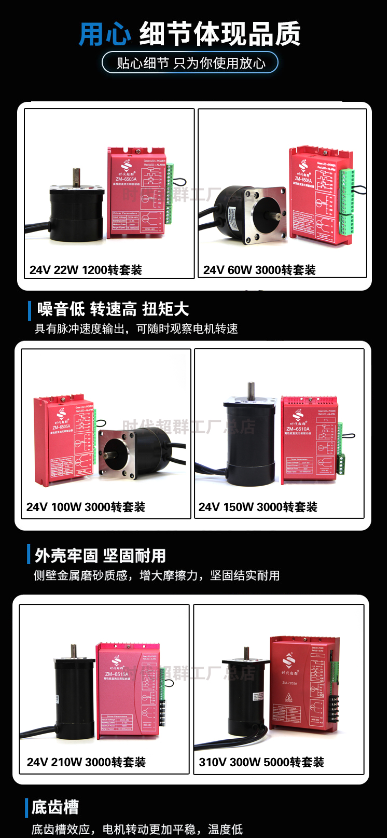

時代超群57系列高速直流無刷電機采用節能環保領域的驕子-釹鐵磁硼鋼，內部磁環設計，保證設備的良好性能和高速性能。功率可以做 到22W，60W,100W，150W,180W，200W，300W多種規格，具體參數如下：

配套的ZM系列驅動器，電流有5A 10A 15A多重規格可選，根據電機的功率，選配不同電流的驅動。提供多重配套服務選型方案，
針對中功率電機傳動領域的高科技產品。本產品使用大規模的集成電路取代原有硬件設計，具有更高的抗干擾性及快速響應等性能。并具有大電流工作時溫度低的特點。產品應用于針織設備、醫療設備、食品包裝機械、電動工具等一系列的電氣自動化控制領域。
主要特點 ◆ 可外接速度顯示板，顯示轉速；也可以接電腦，用來設置驅動器參數 ◆ 電流速度雙閉環設計，低速力矩大，運行平穩； ◆ 高力矩、高轉速輸出，最/高轉速達10000rpm/min； ◆ 調速方式：外接PWM調速，外接電位器調速； ◆ 有EN（使能）、DIR（方向）、X1 (剎車)信號控制端； ◆ 可輸出測速脈沖FG，（門極輸出）； ◆ 可輸出報警信號供用戶檢測； ◆ 具有過流、過壓、欠壓、霍爾傳感器相位出錯、馬達堵轉等保護功能。
本產品可以實現以下功能： （標準出廠默認設置為方波有霍爾開環模式） 用戶可根據我司提供的上位機電腦軟件或手持調試器來自行設置。 1. 方波有霍爾速度開環運行 2. 方波有霍爾速度閉環運行 3. 方波無霍爾速度開環運行 4. 方波無霍爾速度閉環運行 5. 恒扭矩開環模式運行 (嚴禁長時間超負荷運行) 6. 恒扭矩閉環模式運行 (嚴禁長時間超負荷運行)
控制方法如下：
下圖紅框端口必須短接，這個是控制啟停的
一定要接電位器？否則不會有電壓到使能口，下圖紅框可外接電位器調速，VSP端口為調速信號端口
如果沒有電位器，可以按照如下操作就可以了 就是吧5V和VSP短接，這樣有一個控制信號電壓，電機就可以轉了。或者直接外接一個電位器即可。 如何控制電機制動？下圖紅框端口短接，即可控制制動停止
