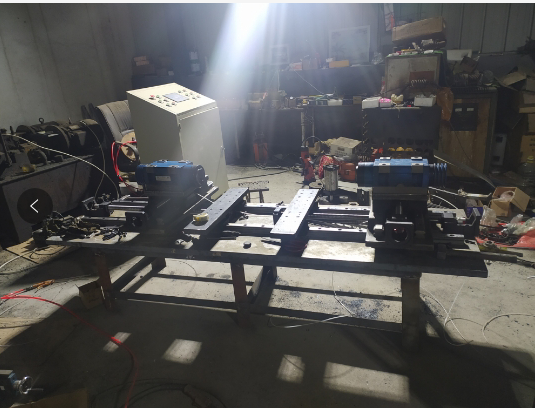

客戶定制雙打孔設備配電柜，此設備是由2個1.2KW伺服帶動兩條絲杠做進給，配兩個異步電機做主軸打孔使用，在配合電磁油缸做加緊使用，我們給客戶配2臺1.2KW伺服做傳動，3個交流接觸器做主軸啟動，和電磁油缸，配5路繼電器外接電磁閥使用，總計8路輸出，6路輸入做2條絲杠的限位與零點使用，根據客戶需求我們配CM35D-20使用，伺服供電3KW干式變壓器，推薦使用我公司配電柜400*280*760配電柜。

這是整體布局，8路輸出做繼電器，輸入信號做卡排端子，100W電源外做隔離變壓器安裝。

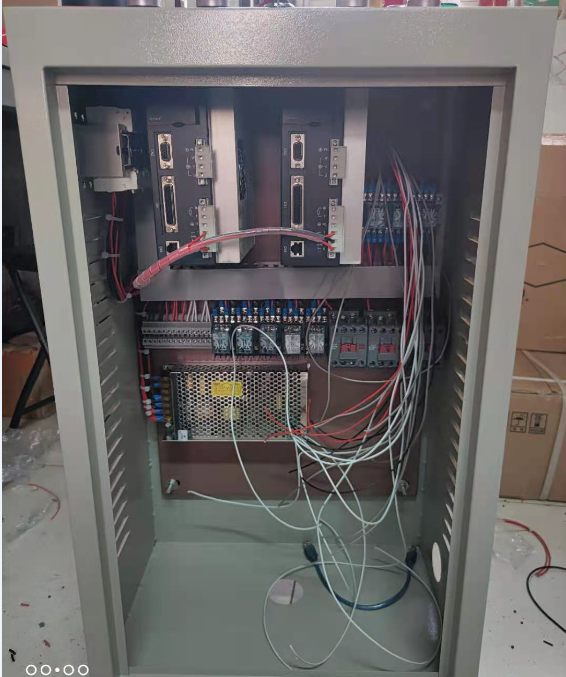

這是組裝完成后接好線的樣子，下面開孔安裝變壓器，右面開孔做出線。

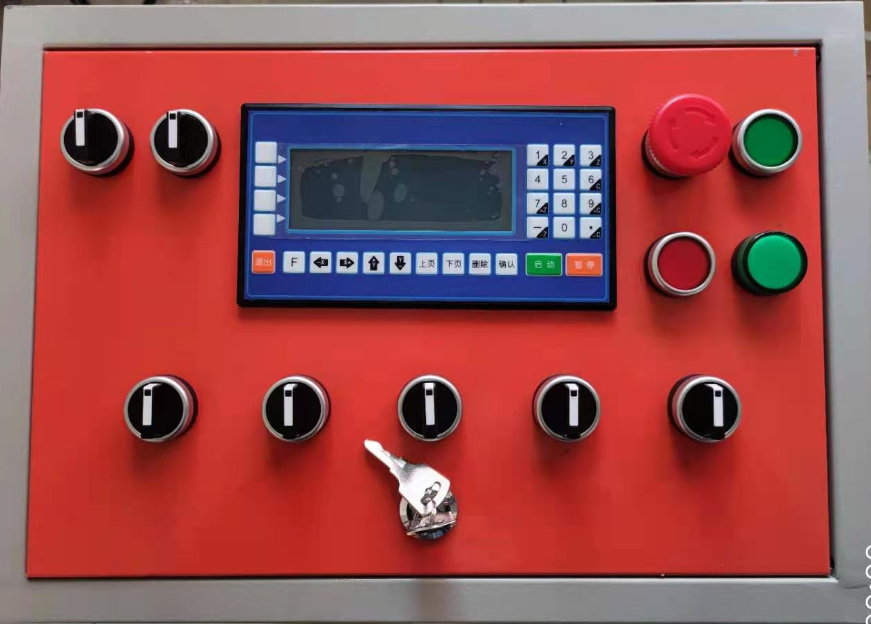

前面面板安裝外接開關比較多，底部5個自鎖按鍵是3個交流接觸的手動與自動功能，左旋是控制器端控制走自動程序用，中間是空檔，右旋是手動控制開關，另外兩個是油缸的壓緊手動與自動，左上角2個3擋復位按鈕是做的2路伺服電機的手動控制，右邊是急停按鍵與啟動按鍵暫停按鍵，做一路24V供電感應燈。這個就是一套整套配電柜的制作，根據客戶需求選擇合適的產品搭配使用，有需要可以聯系田工。
