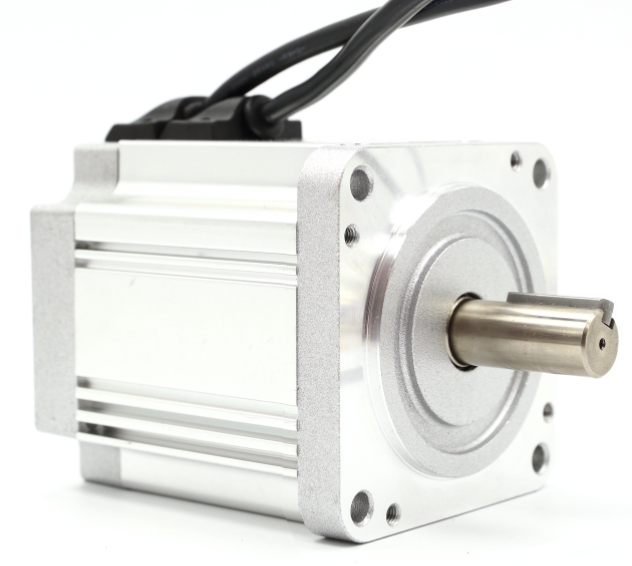

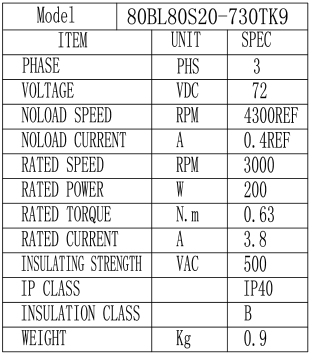

上圖為客戶定做的時代超群一款無刷電機80BL80S20-730TK9，電機額定功率200W，3000轉，輸出力矩可達0.63Nm，電機機身長80MM，具體參數表如下：高轉速、低噪音，適用在有無極調速需求及小型自動化控制領域，常用于醫療設備，健身器材，電動車等。

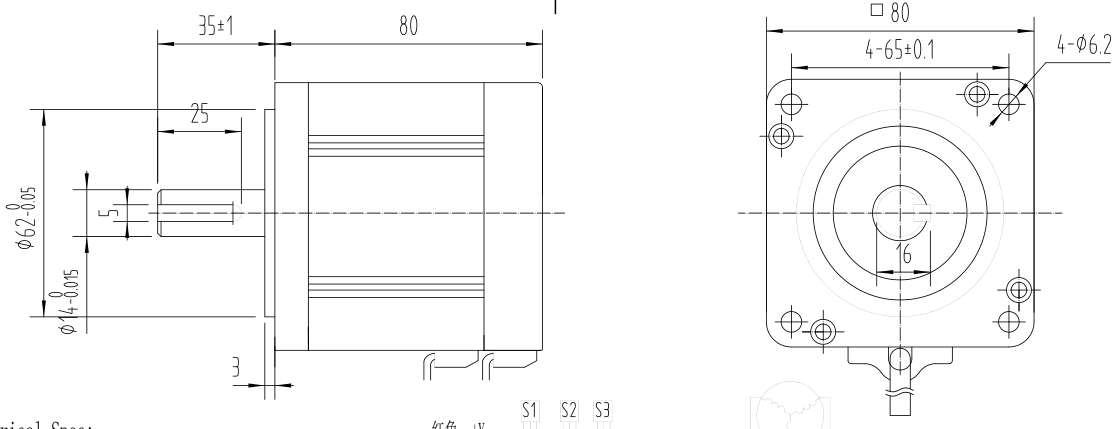

產品尺寸圖如下：

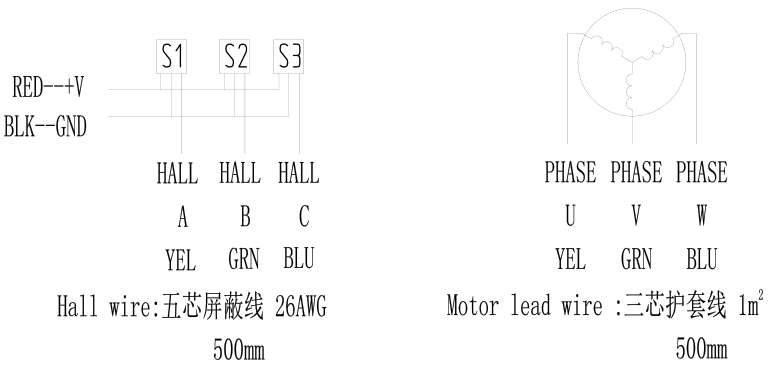

接線定義如下：

電機電壓72V，推薦一款正弦波控制

 ZM-BL72Z50S直流無刷電機驅動器是我公司****推出的，針對中功率無刷電機傳動領域的高科技產品。本產品使用大規模的集成電路取代原有硬件設計，具有更高的抗干擾性及快速響應能力。本產品適合驅動峰值電流在50A以下，電源電壓在DC54V~91V以內（面板標稱DC60V~90V）的任意一款低壓正弦波有霍爾三相直流無刷電機，并具有大電流工作時溫度低的特點。產品應用于針織設備、醫療設備、食品包裝機械、電動工具等一系列的電氣自動化控制領域。

主要特點

◆正弦波控制，恒電流模式，無極調速；

◆ 高力矩、高轉速輸出，****轉速可達 10000rpm/min；

◆ 有 EN（使能）、DIR（方向）、X1 (剎車)信號控制端；

◆ 可輸出測速脈沖 FG（門極輸出）；

◆ 可輸出報警信號供用戶檢測；

◆ 具有欠壓、馬達堵轉等保護功能。

接線圖和外形尺寸圖

控制方法如下：

如何控制電機調速？下圖紅框可外接電位器調速，VSP端口為調速信號端口

如何控制正反轉？下圖紅框端口短接，即可控制正反轉

如何控制電機啟停？下圖紅框端口短接，即可控制正啟停

聯系方式：QQ:467102884  電話：18710050116（劉女士）
