時代超群110系列直流無刷電機電機110BL168S150-3130TK5，使用環境-20℃—50℃；8極3相；絕緣等級B累。電機功率1.5KW，轉速3000轉，電壓310V，扭矩4.8NM，適配驅動器ZM-BL2215F，針對大功率電機傳動領域的高科技產品。本產品使用大規模的集成電路取代原有硬件設計，具有更高的抗干擾性及快速響應等性能。本產品適合驅動輸入電流在15A以下，電源電壓在AC80V~250V以內（面板標稱AC80V~220V）的任意一款有霍爾或無霍爾的三相直流無刷電機，并具有大電流工作時溫度低的特點。產品應用于針織設備、醫療設備、食品包裝機械、電動工具等一系列的電氣自動化控制領域。

今天介紹一下這款電機搭配15A驅動如何接轉速表

首先電機和驅動器按照如下標簽接線，線序一根都不能錯

其次，按照下圖的定義，接轉速表，注意此款轉速表為5V供電，驅動器自帶5V點，FG口接IN口信號輸出

正確的接轉速表的方法如上圖

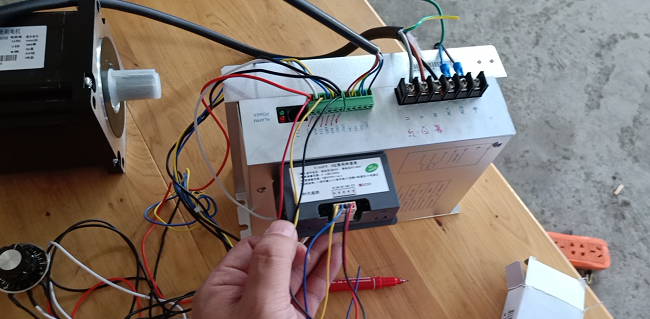

接好以后如上圖，藍線不接。

還有客戶經常利用霍爾端口的霍爾電源給轉速表供電，利用HU,hv，HW中一相作為讀取轉速的端口，實際上不建議這么用，這樣會降低霍爾端口的電壓，從而影響電機運轉性能。或者轉速干擾
