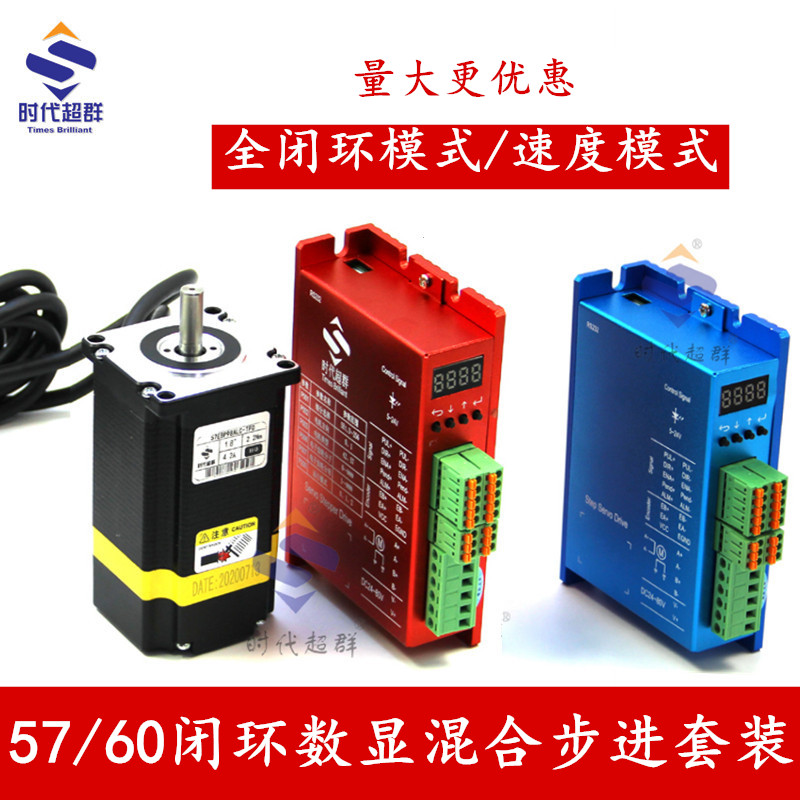

新一代 DSP 數字式步進閉環驅動器，采用先進的矢量型閉環控制技術， ****克服傳統開環步進電機丟步的問題，并且顯著提高步進電機的高速性能、 降低電機的發熱程度和減小電機的振動，進一步的提升設備的工作速度和精度， 降低設備的能耗。此外，在電機出現連續過載時，驅動器會輸出報警信號，具 有與交流伺服系統同樣的可靠性。適配的電機安裝尺寸與傳統的 42 和57（60） 系列步進電機完全兼容，傳統開環步進驅動方案可以做到無縫升級，相對于交 流伺服系統具有極高的成本優勢。 本驅動器適合于各種中小型自動化設備和儀器，例如：線束加工機、激光 打標機、高速繪圖儀、小型數控機床、自動化裝配設備等。在要求噪音小、運 行平穩、高速度響應的設備中應用效果特佳。

本篇介紹一下輸出報警信號；

輸出報警信號接線口為9號和10號；驅動器故障報警后可以輸出信號給上位機；我們默認是正常是開路，報警以后就是短路，低阻的；

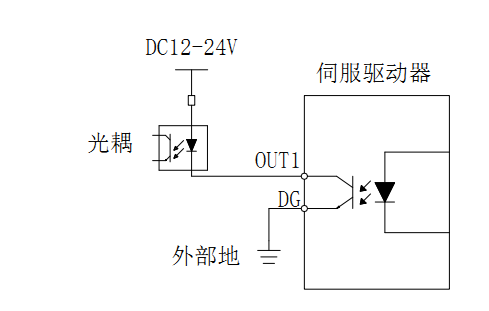

有的客戶會反饋接了報警信號后信號無效，沒有電壓信號輸出，那我們這款驅動器是漏極開路的電流，三極管，可以把它理解為一個開關，而兩端是不帶電的；

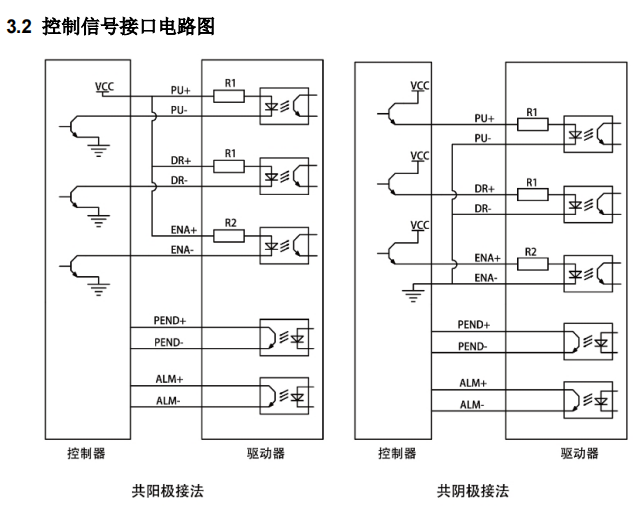

閉環步進驅動器的接線方法：
