上圖為客戶定制的一款時代超群CTX系列梯型絲桿導軌XYZ模組，XY有效行程長度200mm，Z軸有效行程100MM，導程8mm，絲桿直徑8mm，****水平載重20Kg垂直5KG，精度0.1mm/每300mm，速度1-66mm/秒。可搭配42步進電機或者57步進電機，廣泛應用于各種數控設備中。

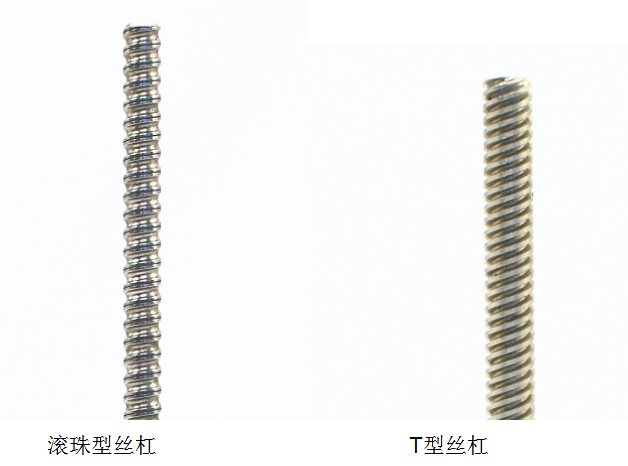

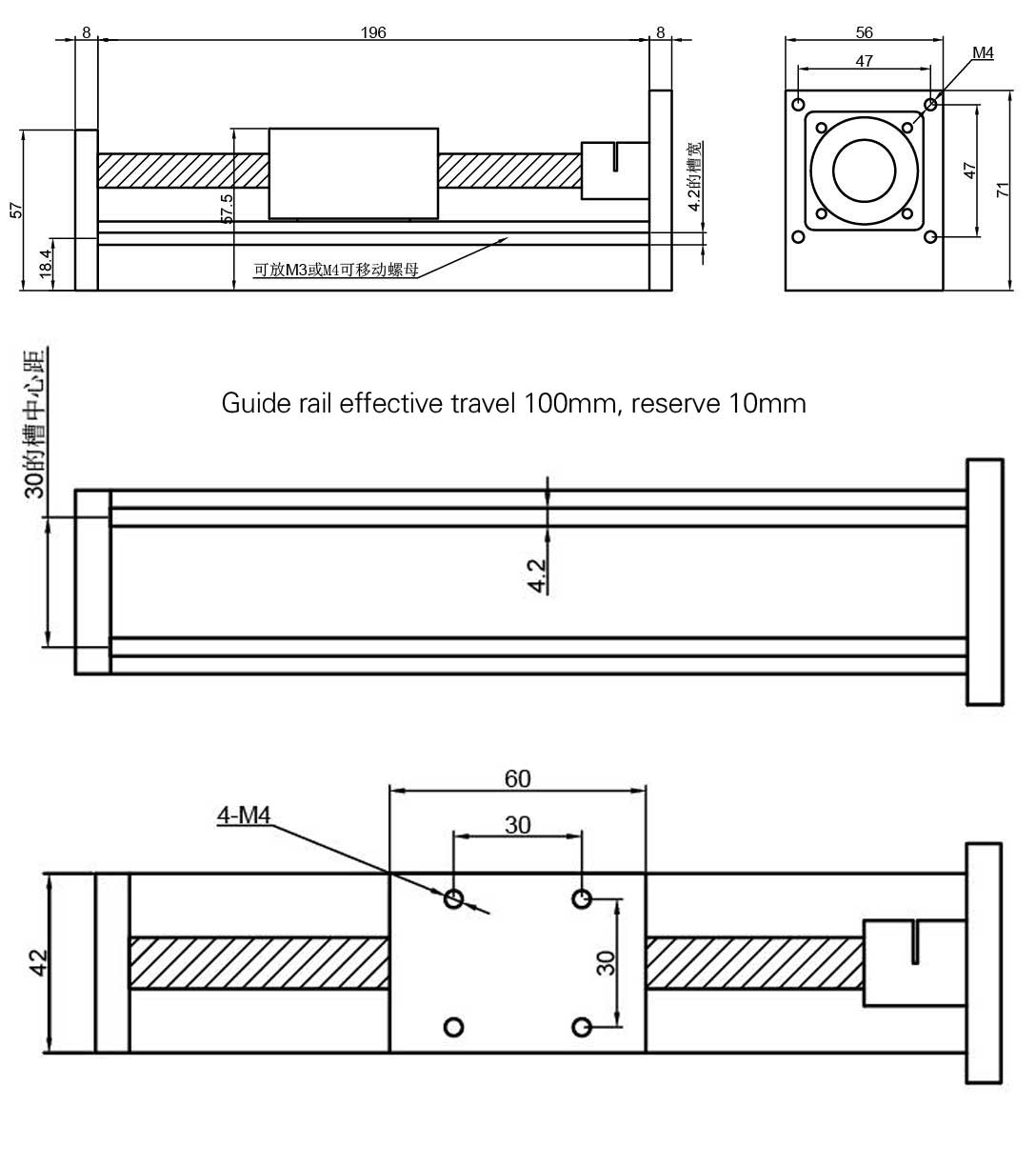

梯形絲桿導軌搭配步進電機垂直載重的時候，由于T型絲桿的結果特點，使得阻力增大，停止傳動時不會像滾珠絲桿那樣導致負載突然下滑。但相對來說精度比滾珠絲桿的要差些。所以適合哪種垂直帶載，精度要求不高的場合。 CTX系列產品尺寸圖如下：
