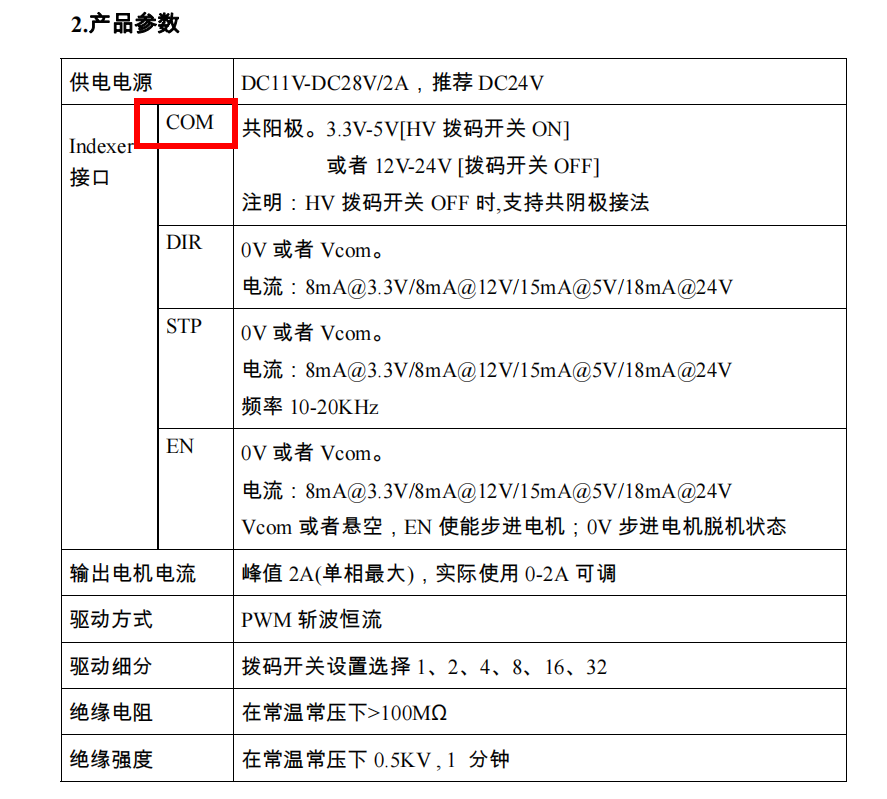

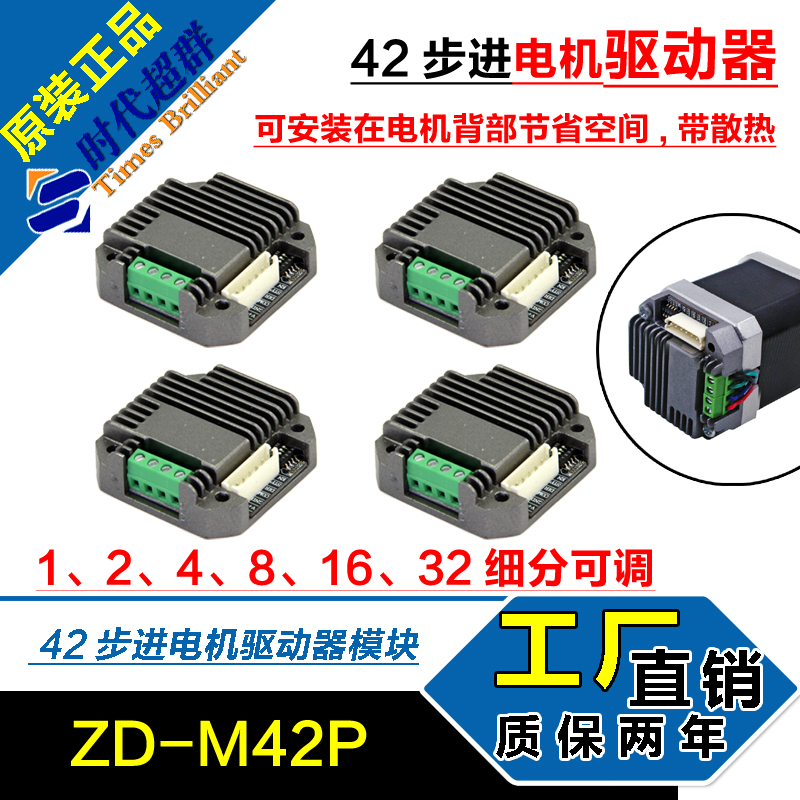

ZD-M42P是20/28/35/42步進電機驅動器， 1/2/4/8/16/32 細分可選，并行接口高速光電隔離,兼容 3.3-5V 和 12-24V 邏輯電平。共陽極接法的驅動器。
下面介紹一下，ZD-M42P與42步進電機與差分的控制器CM32D-10的接線
電機和驅動的接線是如上圖所示，最關鍵的是控制部分的接線，驅動器的STP接控制器的脈沖負，驅動器的DIR接控制器的方向負，驅動器的COM接24V的負極。如下圖所示：
