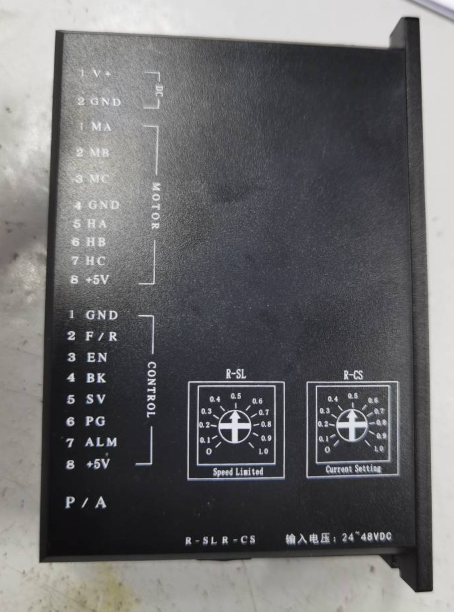

DBLS-01-S無刷電機驅動器是時代超群位為配合現代化工業自動控制領域而自主研發的驅動器，主要采用高性能專用無刷直流電機驅動芯片，組成具有集成度高、體積小、保護完善、接線簡潔明了、可靠性高等一系列優點。該驅動器適合驅動額定功率在200W以下的中小型無刷直流電機，有感無感電機通用。該驅動器采用新型的PWM技術，使無刷電機運行速度高，振動小，噪聲低，平穩性好，可靠性高

建議標準輸入電壓：24VDC~48VDC, 欠壓保護點 8VDC，過壓保護點 55VDC。

加速時間常數 出廠值：1.0 秒 其他可定制

二、特點

1、PID 速度、電流雙環調節器

2、高性能低價格

3、20KHZ 斬波頻率

4、電氣剎車功能，使電機反應迅速

5、過載倍數大于 2，在低速下轉矩總能達到****

6、具有過壓、欠壓、過流、過溫、電流峰值、霍爾信號等故障報警功能

7、通訊模式，采用標準 Modbus 協議，符合國家標準 GB/T 19582.1—2008。使用基于 RS485

雙線制串行鏈路通訊，傳輸模式 RTU。

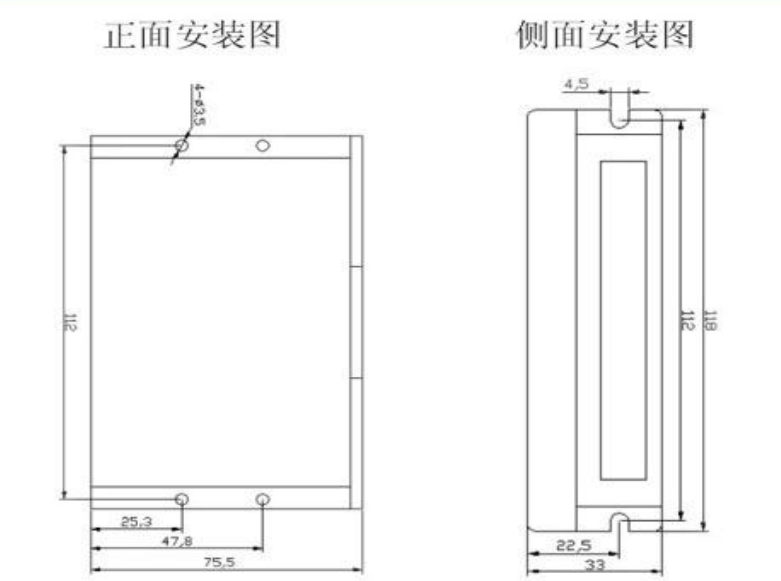

    尺寸圖如下：

通訊模式采用標準 Modbus 協議，符合國家標準 GB/T 19582.1—2008。使用基于 RS485 雙線制串行鏈路通訊，物理接口采用常規 3 針 2.54 接線端口(A+,GND,B-)端子，串行連接非常方便。傳輸模式 RTU，效驗模式 CRC，CRC 起始字 FFFFH。數據模式 8 位異步串行，1 停止位，無效驗位，支持多種通訊速率

RS-485 通訊可以通過驅動 常規 3 針 2.54 接線端口 器進行通訊。

常規 3 針 2.54 接線端口 的引腳定義如下：
