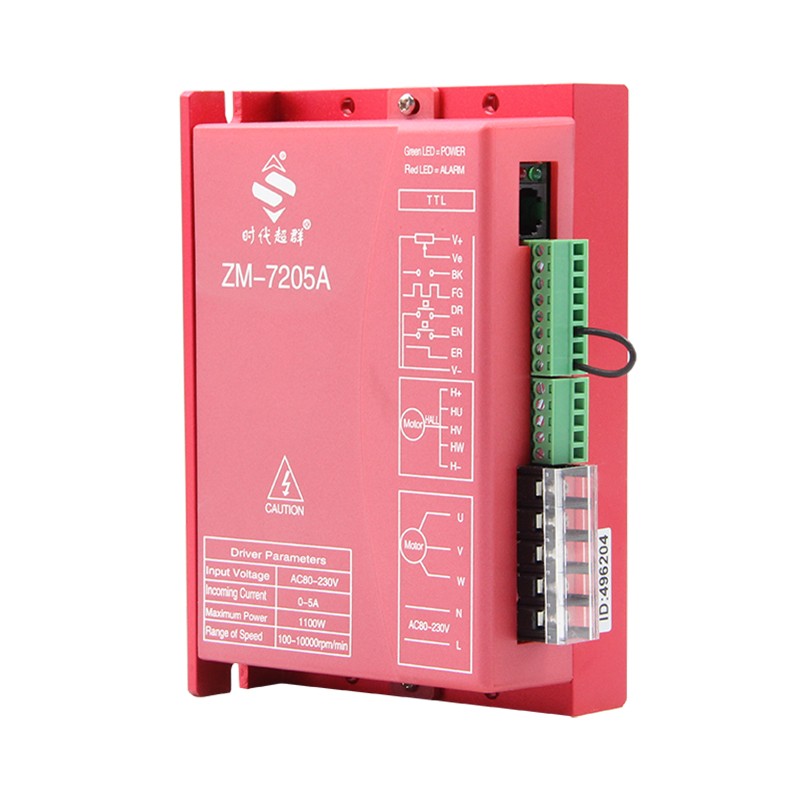

上圖為我司無刷驅動器7205A.此款驅動器可配套調試板調速，實際應用中有很多客戶需要電機上電就運行。那么本篇為大家介紹一下如何接線；

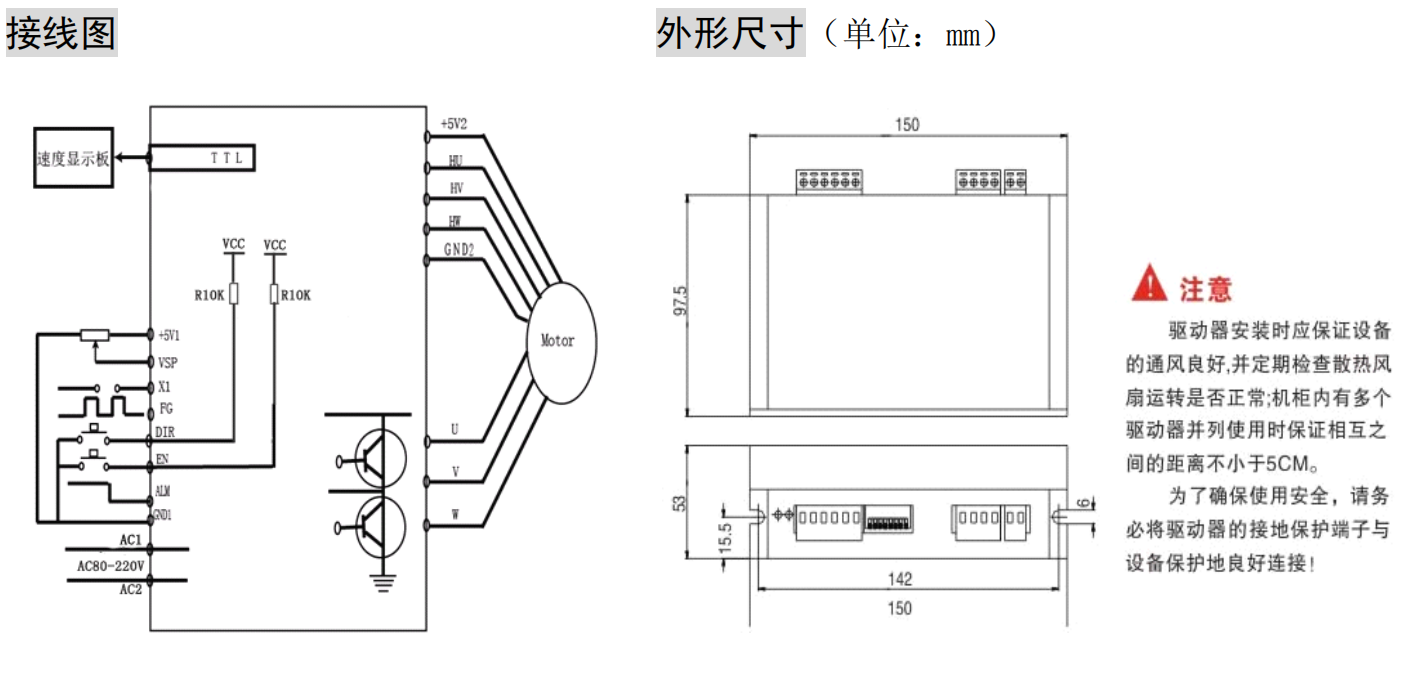

上電就運行只需要將控制端驅動器的V+和VE短接，v-和EN短接即可；

ZM-7205A 直流無刷電機驅動器是我公司****推出的，針對中功率電機傳動領域的高科技產品。本產品使用 大規模的集成電路取代原有硬件設計，具有更高的抗干擾性及快速響應等性能。本產品適合驅動輸入電流在 5A 以下，電源電壓在 AC80V~250V 以內（面板標稱 AC80V~230V）的任意一款低壓有霍爾或無霍爾的三相直流無刷 電機，并具有大電流工作時溫度低的特點。產品應用于針織設備、醫療設備、食品包裝機械、電動工具等一系列 的電氣自動化控制領域；

◆可外接速度顯示板，顯示轉速；也可以接電腦，用來設置驅動器參數； ◆電流速度雙閉環設計，低速力矩大，運行平穩； ◆高力矩高轉速輸出，****轉速達 10000rpm/min；(根據用戶電機而定) ◆調速方式：外接 PWM 調速或外接電位器調速； ◆ 有 EN（使能）、DR（方向）、BK (剎車)信號控制端； ◆可輸出測速脈沖 FG，（光電隔離，門極輸出）； ◆可輸出報警信號 ER 供用戶檢測（光電隔離，門極輸出）； ◆具有過流、過壓、欠壓、風扇控制、霍爾傳感器相位出錯、馬達堵轉等保護功能。

更多資訊可聯系：13520625494（微信同號）；
