上圖是客戶訂購的一套150W直流24V無刷電機，搭配的是時代超群ZM-6515A驅動，利用10K電位器調速，用一個三檔自鎖開關控制正反轉和啟停，左旋正裝，中間停，右旋反轉。具體如何操作：
首先按照電機的線序定義接好線：
其次接三檔自鎖開關：
V-和DR短接電機是一個方向，斷開是另外一個方向，而V-和EN短接是啟動，V-和EN斷開是停止，那么接三檔自鎖開關就需要一個下邊的小電路，串一個二極管來實現，左轉正傳，中間停，右轉反轉。

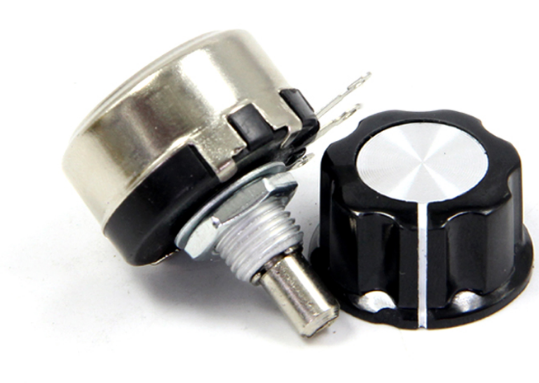

如何接電位器：(V+和V-接電位器兩邊 ,VE接電位器中間腳)
