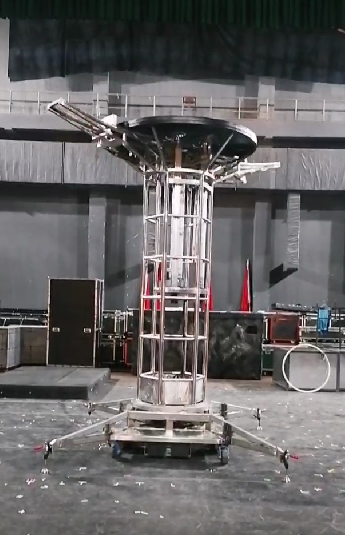

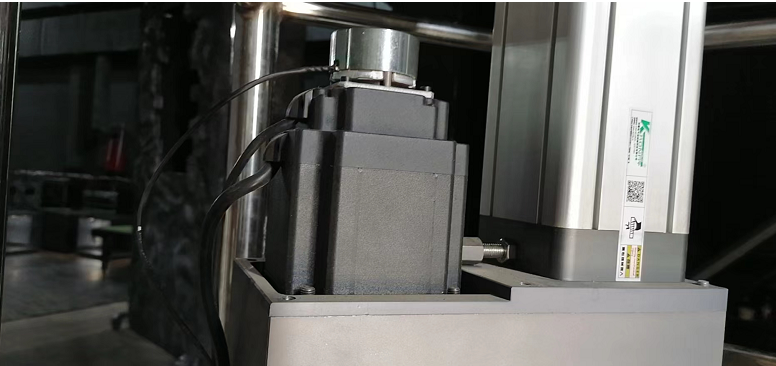

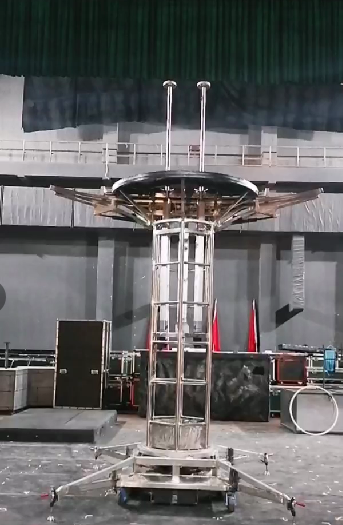

上圖為客戶設計的一款舞臺道具，上下推桿部分采用的是時代超群帶24V電磁剎車直流無刷電機110BL168S150-430TKAB，電機功率1.5KW，扭矩4.8NM，轉速3000轉，電壓48V,具體參數如下：
電機采用節能環保領域的驕子-燒結釹鐵磁硼鋼，保證設備的良好性能；使用環境-20℃—50℃；8極3相；絕緣等級B累。可用于抽油煙機、抽水機等家用器具，以及電控制器、發動機等汽車領域。應用范圍非常廣泛。
不帶剎車的電機圖紙圖=如下：
1.5KW帶剎車的比不帶剎車的機身長長30MM，機身長也就是140+28+30=198MM

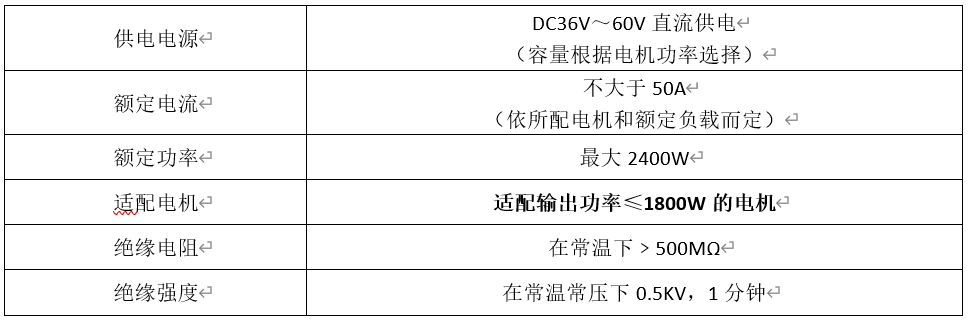

ZM-BL48Z50S直流無刷電機驅動器是我公司推出的，針對中功率無刷電機傳動領域的高科技產品。本產品使用大規模的集成電路取代原有硬件設計，具有更高的抗干擾性及快速響應能力。本產品適合驅動峰值電流在50A以下，電源電壓在DC32V~60V以內（面板標稱DC36V~60V）的任意一款低壓正弦波有霍爾三相直流無刷電機，并具有大電流工作時溫度低的特點。產品應用于針織設備、醫療設備、食品包裝機械、電動工具等一系列的電氣自動化控制領域。

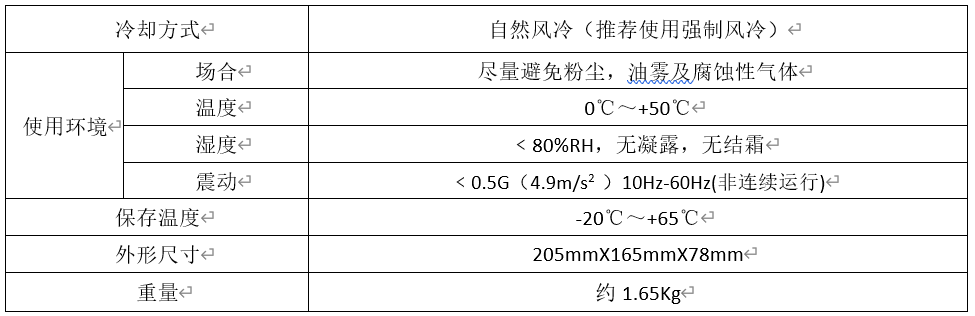

使用環境參數

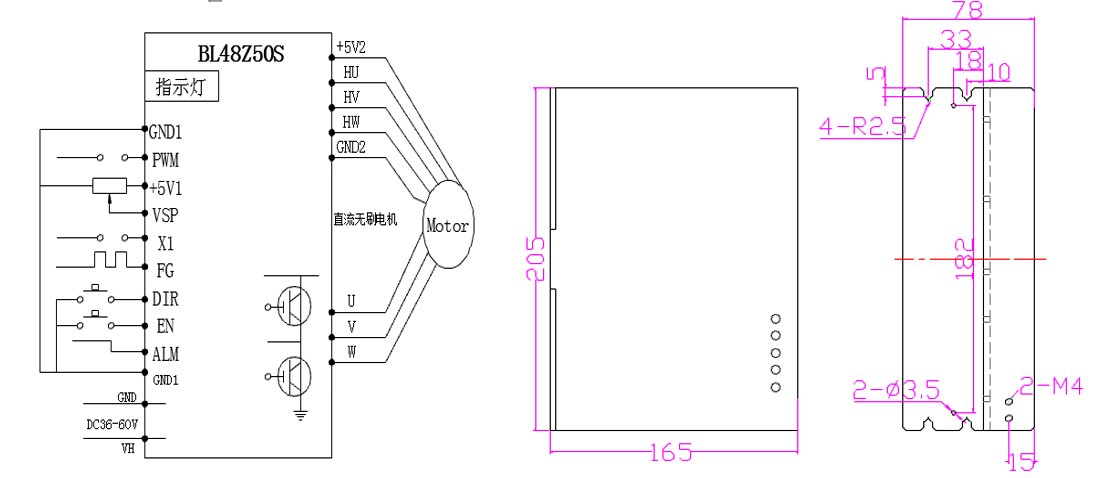

接線圖及外形尺寸圖如下：
控制方式原理 如何控制電機調速？下圖紅框可外接電位器調速，VSP端口為調速信號端口
如何控制正反轉？下圖紅框端口短接，即可控制正反轉
如何控制電機啟停？下圖紅框端口短接，即可控制正啟停
