三相高壓步進驅動器ZD-3HE2270DML采用全新 32 位電機控制專用 DSP 芯片，從而使得電機運行更平穩，不易丟步。接收輸入信號脈沖， 方向和使能輸入。當使用內部位置時，脈沖和方向接口可用于傳感器信號輸入。將電機的發 熱程度和振動幅度降至****，從而更好地提高了機械運轉的加工速度和精度。工作電壓為 AC200V-AC240V，適配電流 7.0A 以下的高壓 3 相步進電機。

今天介紹一下ZD-3HE2270DML如何與PLC接線

一、端口定義

端口講解圖：

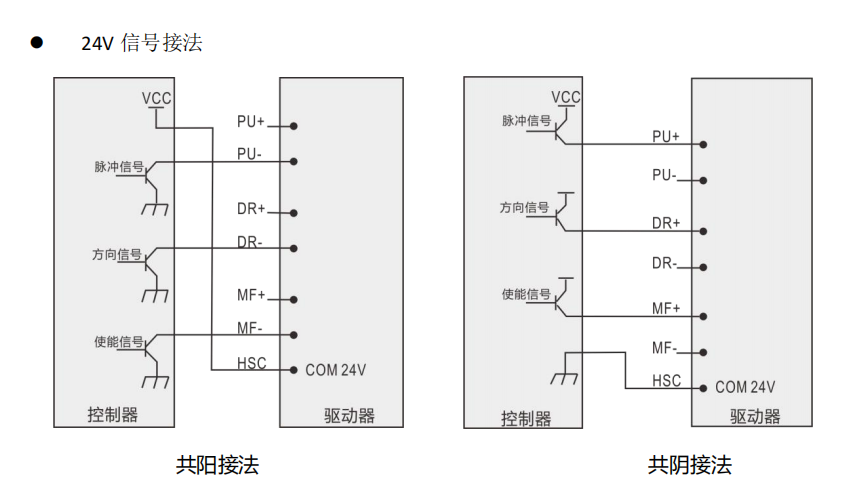

注意：驅動器設有24V 公共端，COM24為24V共陰共陽輸入端。

如果用共陽接法輸入24V脈沖信號，只需要24V+接COM 24V,24V-接PU-;

如果用共陰接法，24V+接PU+,24V-接COM24V

接法如下圖所示：
