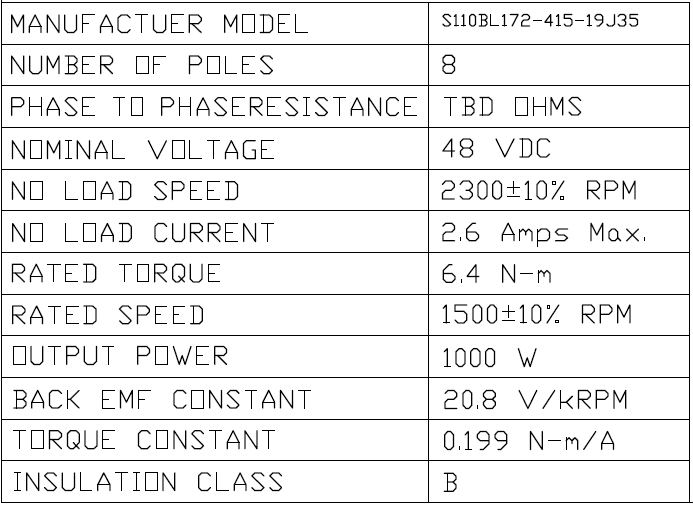

上圖為客戶定做時代超群110系列直流無刷電機110BL168S100-415TK5，電機功率1KW，扭矩6.4NM，轉速1500轉，電壓48V，具體參數見下表：

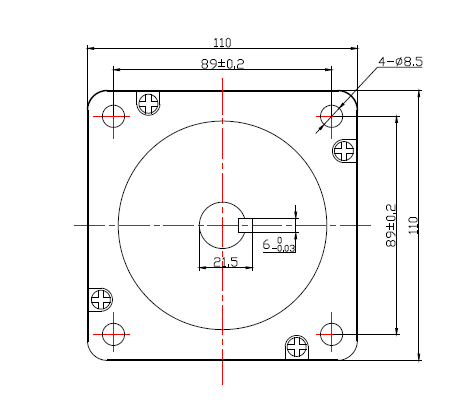

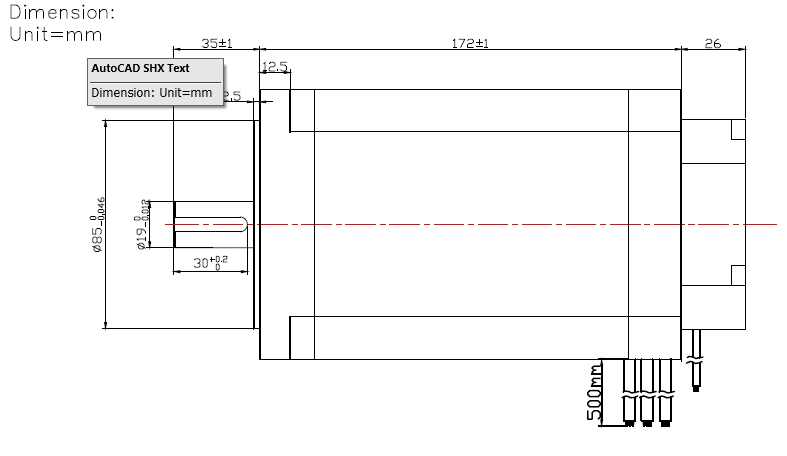

產品尺寸圖如下：

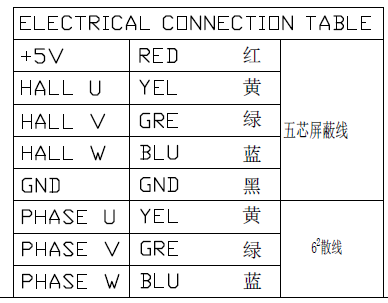

接線定義如下：

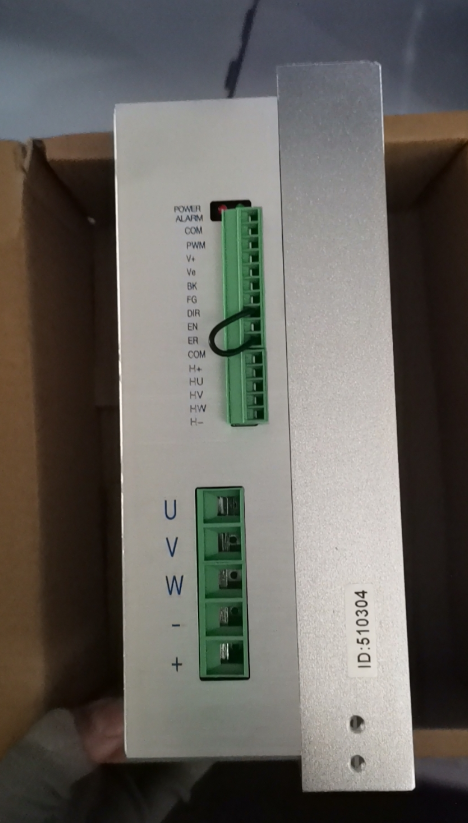

配套的驅動器 ZM-6650A直流無刷電機驅動器是我公司推出的，針對中功率無刷電機傳動領域的高科技產品。本產品使用大規模的集成電路取代原有硬件設計，具有更高的抗干擾性及快速響應能力。本產品適合驅動峰值電流在50A以下，電源電壓在DC32V~60V以內（面板標稱DC36V~60V）的任意一款低壓正弦波有霍爾三相直流無刷電機，并具有大電流工作時溫度低的特點。產品應用于針織設備、醫療設備、食品包裝機械、電動工具等一系列的電氣自動化控制領域。

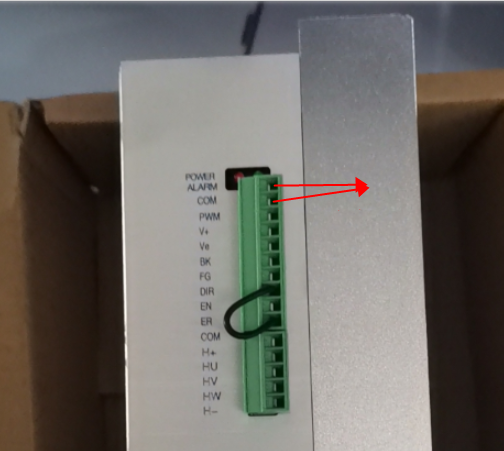

這個套裝如何PWM調速使用呢？ 端口定義如下
首先要接好電機線和霍爾線，電源供電48V
其次，把COM和EN短接，默認出廠是直接短接的，這個是控制電機啟動的
最后，將PWM信號正端接PWM端口，負端接COM，通過設定頻率100Hz~1KHz幅值+5V的PWM信號，改變PWM占空比0~****，實現調速。(PWM與VSP優先級：轉速高的優先)
