5166FR系列頻率/ 轉速表是采用美國Microchip 公司高性能單片機作為中央處理器，具有可靠性高、抗干擾能力強、測量范圍寬、測量精度高等特點。本系統在頻率測量方面突破傳統的周期測量和脈沖計數測量方法，整合這兩種測量方法的優點，采用先進的全同步周期測量法，使儀表在測量范圍和測量精度方面實現質的飛躍。因此，該系列儀表可廣泛應用于各行各業中需要高精度頻率測量的場合。

轉速表的接線方法：

這款轉速表如何接步進的控制系統來顯示轉速呢？

首先：轉速表的4腳GND接 脈沖發生器的24V供電電源口的0V

轉速表的5腳VCC接脈沖發生器的24V供電電源口的24V

這樣轉速表供電成功，屏幕亮，顯示數字00000

然后轉速表1腳IN口接脈沖發生器的信號輸出端。支持的信號電壓是5V-24V

這時一般對于差分信號的控制器。例如CM35D，那么IN扣接控制器的P-上，或者驅動器的PUL-

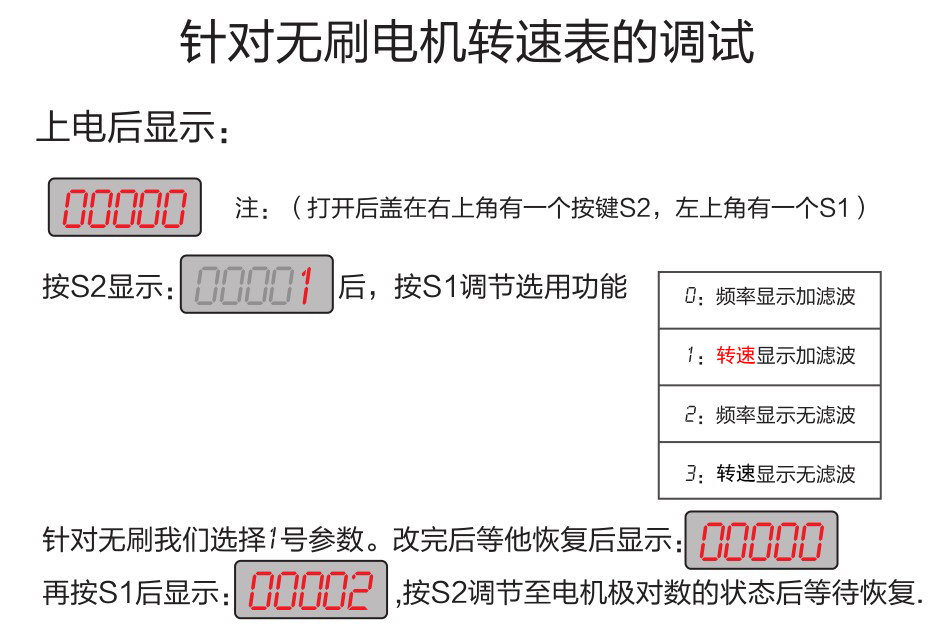

分頻值的設定，如果驅動器的細分是200個脈沖轉一圈，分頻值就設置200

注意調整參數以后不用保存，等待10S自動保存，轉速表輕微轉速浮動正常，因為無刷電機轉速是浮動的。
