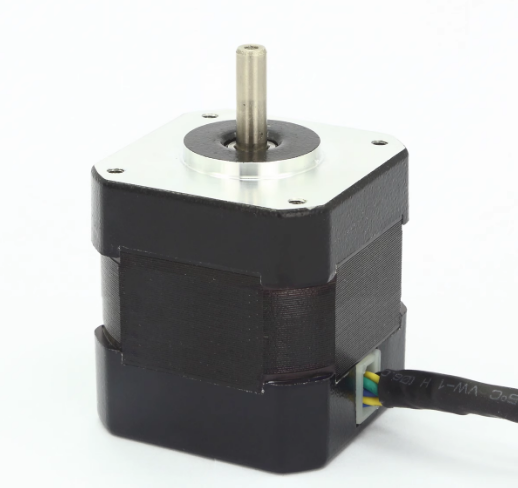

上圖為客戶定制的小型42直流無刷電機42BL40S02-240TR9，電壓24V，功率25W，轉速4000轉，極對數為4對級，額定電流2.3A,具體參數如下：電機采用高磁能積的稀土釹鐵硼（Nd-Fe-B）材料，性能可靠、磨損小、故障率低，壽命比有刷電機提高了約6倍。

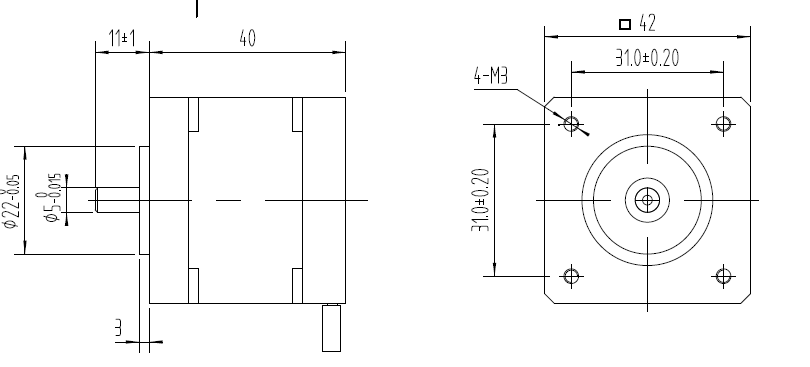

產品尺寸圖如下：

那么如何給這款無刷電機搭配適當的驅動器呢？

25W/24V=1.04A,選配的驅動電壓24V，電流要大于峰值電流，如果不知道峰值電流，通常為計算電流的1.5~2倍，2*1.04A=2.08A，推薦一款24V 5A左右的控制器即可。

ZM-6505是我公司基于BiCD工藝集成電路開發的高性能直流無刷控制器(驅動器)，具有體積小、可靠性高、壽命長、易于使用等特點。是一款高集成度高可靠性無刷直流(BLDC)電機控制器

驅動采用三相全橋，PWM方波驅動控制，具有過流保護措施，過載時立即關斷輸出及時保護電機，純硬件設計，高速度，高抗干擾能力，寬幅電壓兼容DC12-50V ，低發熱，大功率

主要功能

l  欠電壓(≤12V)、過壓50V

l  堵轉3秒自動保護

l  霍爾錯誤保護

l  輸出5A，過流關斷輸出

l  支持內置電位器、外接電位器、模擬電壓和PWM調速

l  帶有使能反轉功能，靈活配合常開、常閉控制系統

l  具有緩啟動功能，避免電流過沖，有效保護電機

l  緩啟動時間多檔定制（0S、1S、3S、10S）默認1S

聯系方式：QQ:467102884  電話：18710050116（劉女士）
