DBLS-01-S無刷電機驅動器是時代超群位為配合現代化工業自動控制領域而自主研發的驅動器，主要采用高性能專用無刷直流電機驅動芯片，組成具有集成度高、體積小、保護完善、接線簡潔明了、可靠性高等一系列優點。該驅動器適合驅動額定功率在200W以下的中小型無刷直流電機，有感無感電機通用。該驅動器采用新型的PWM技術，使無刷電機運行速度高，振動小，噪聲低，平穩性好，可靠性高。

問題：客戶反映驅動驅動電機，額定轉速和空載轉速，一樣。

外殼拆開，右手邊有個跳線帽，把那個跳線帽拔了，就是速度就沒有限制住，

或者用通訊去改一下參數來適配電機。

主要參數包含：電機額定轉速，空載轉速，極對數

產品特點：

1、PID 速度、電流雙環調節器

2、高性能低價格

3、20KHZ 斬波頻率

4、電氣剎車功能，使電機反應迅速

5、過載倍數大于 2，在低速下轉矩總能達到****

6、具有過壓、欠壓、過流、過溫、電流峰值、霍爾信號等故障報警功能

7、通訊模式，采用標準 Modbus 協議，符合國家標準GB/T 19582.1-2008。使用基于 RS485

雙線制串行鏈路通訊，傳輸模式 RTU。

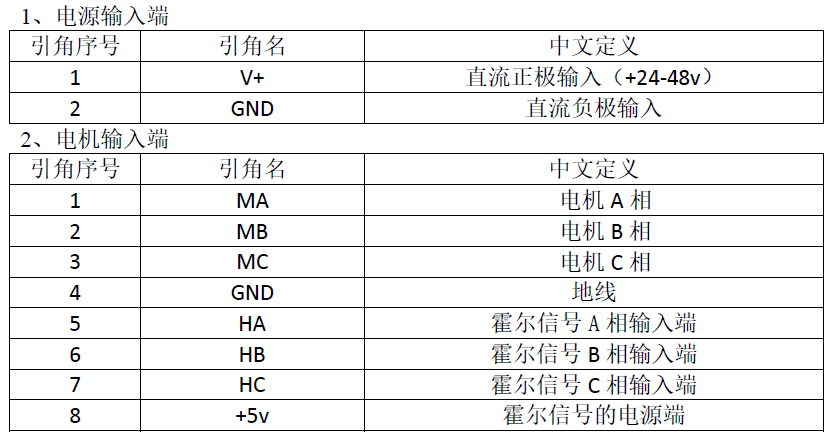

1 GND:信號地

2 F/R:正、反轉控制，接GND反轉，不接正轉

3恩:使能控制;恩接地，電機轉(聯機狀態)，恩不接，電機不轉(脫機狀態)

4 BK:剎車控制;當不接地正常工作，當接地時，電機電氣剎車。

5 SV:模擬量0-5V輸入端

6 PG:電機速度脈沖輸出;當極對數為P時，每轉輸出3P個脈沖

7ALM:報警輸出;當電路處于報警狀態時，輸出低電平

8 +5V:調速電壓輸出，可用電位器在SV和GND形成連續可調

通訊端口:RS485雙線制串行鏈路通訊，可以通訊連接控制或是與電腦連接修改參數。

內置電位器R-SI:調節電機速度增益，可以從0~****范圍內調速。

內置電位器R-CS:****保護電流設定,內設電位器可設定0%~****連續電流保護
