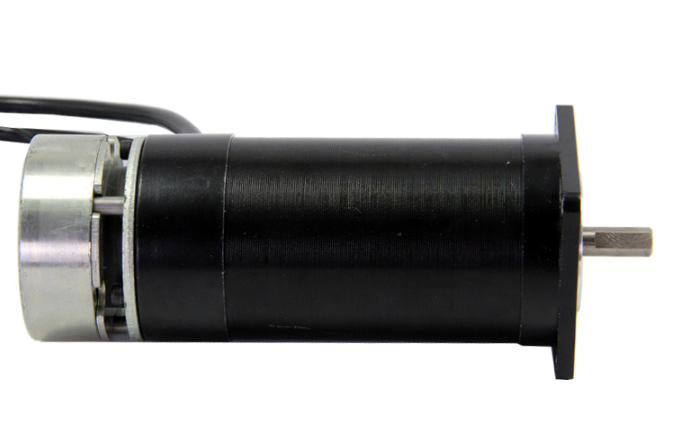

圖為國外客戶定做的一款12V電磁剎車的高壓直流無刷電機，電機電壓310V，功率300W，轉速5000轉，剎車電壓12V，扭矩0.6N.M,峰值扭矩0.8N.m，此款電機采用節能環保領域的驕子-釹鐵磁硼鋼，保證設備的良好性能。可用于抽油煙機、抽水機等家用器具，以及電控制器、發動機等汽車領域，應用范圍非常廣泛。

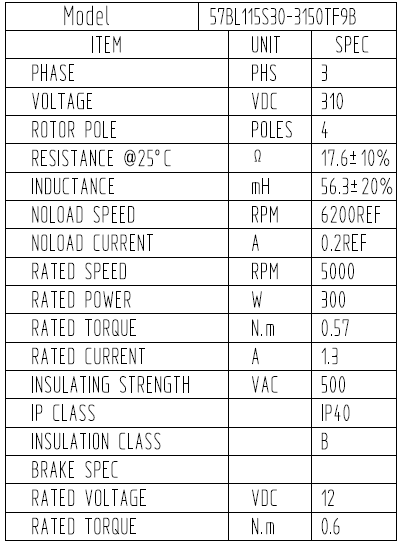

無刷電機使用剎車的原因 1.快速讓電機停下來 2.在突然斷電的場合，把電機軸鎖死，防止物體突然下滑等發生意外 具體參數如下：

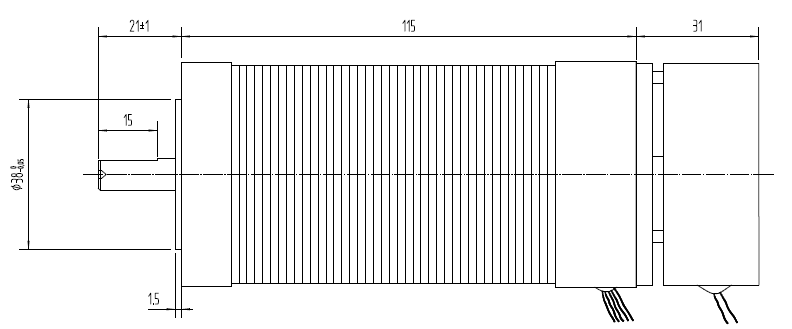

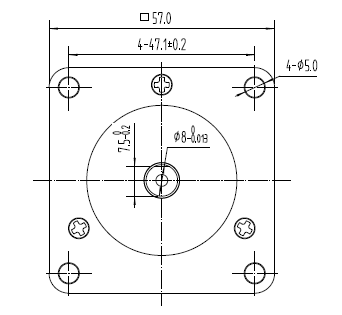

產品尺寸圖如下：

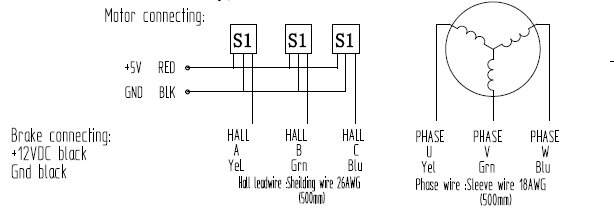

線序定義如下：
驅動推薦：
ZM-BL2205T直流無刷電機驅動器是我公司新推出的，針對大功率電機傳動領域的高科技產品。本產品使用大規模的集成電路取代原有硬件設計，具有更高的抗干擾性及快速響應等性能。本產品適合驅動輸入電流在5A以下，電源電壓在AC80V~250V以內（面板標稱AC80V~220V）的任意一款有霍爾或無霍爾的三相直流無刷電機，并具有大電流工作時溫度低的特點。產品廣泛應用于針織設備、醫療設備、食品包裝機械、電動工具等一系列電氣自動化控制領域。 相較于ZM-7205A，這款驅動增加了一些新的功能，對比如下： 共同點: 1、外型尺寸及安裝孔距相同。 2、啟動、停止、調速、剎車、方向、報警，功能控制相同。 3、都可匹配BL01設置參數。 不同點: 1、外觀顏色不同。ZM-BL2205T為紅色，ZM-7205A為藍色 2、2205T帶485通訊，增加兩個485正負接線端口。 3、2205T增加剎車力度可調，匹配BL01可自行根據需要設置。 4、2205T散熱風扇，上電工作。7205A散熱風扇電流達到3A左右啟動。 5、因為新增了端口功能，所以2205T和7205A霍爾端子和控制端子型號不同，不通用。
新款驅動端口定義如下：
◆電流、速度雙閉環設計，運行平穩； ◆高力矩高轉速輸出，轉速上限可達10000RPM(根據用戶電機而定)； ◆調速方式：外接電位器，外接0-5V模擬量或外接PWM調速； ◆具有X1 (剎車)、DIR（方向）、EN（使能）信號控制端； ◆可輸出測速脈沖FG供用戶檢測（光電隔離，門極輸出）； ◆可輸出報警信號ALM供用戶檢測（光電隔離，門極輸出）； ◆具有過流、過壓、欠壓、霍爾傳感器相位出錯、馬達堵轉等保護功能； ◆可外接手持式智能調試器ZM-BL01用于調試設置無刷驅動器參數及功能； ◆可通過無刷驅動器的網口外接速度顯示器ZM-BL03，顯示電機轉速； ◆可用電腦通過485通訊端口設置無刷驅動器485地址，讀取和控制無刷驅動器運行狀態。
產品尺寸圖如下：
聯系方式：QQ:467102884 電話：13811070445（劉女士）
