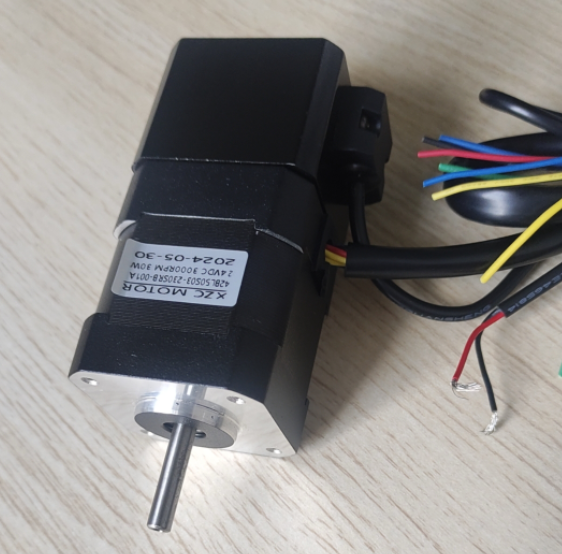

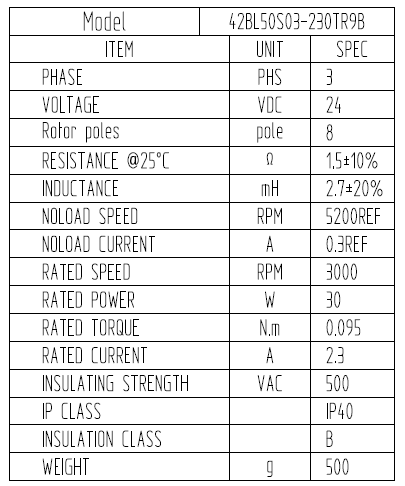

上圖為客戶定做的一款小型帶電磁剎車的42直流無刷電機42BL50S03-230TR9B，電壓24V，功率30W，轉速3000轉，極對數為4對級，額定電流2.3A,剎車24V供電，斷電剎車，電機采用高磁能積的稀土釹鐵硼（Nd-Fe-B）材料，性能可靠、磨損小、故障率低，壽命比有刷電機提高了約6倍.具體參數如下：

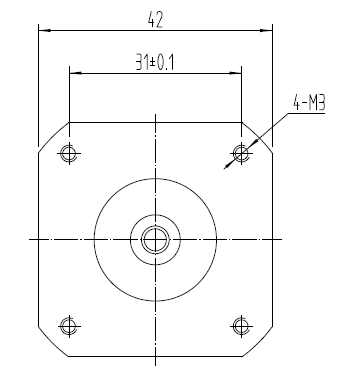

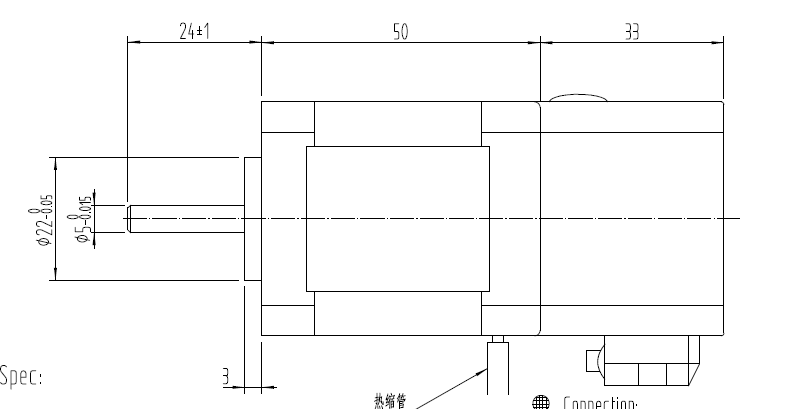

產品尺寸圖如下：

可搭配的ZM-6505驅動是我公司基于BiCD工藝集成電路開發的高性能直流無刷控制器(驅動器)，具有體積小、可靠性高、壽命長、易于使用等特點。是一款高集成度高可靠性無刷直流(BLDC)電機控制器

那么怎么控制這個無刷套裝的啟動停止和正反轉呢？原理圖如下：
