常會碰到一些客戶問控制器怎么編程。電機，驅動器怎么接線等問題。電話打了無數遍終于搞明白了。但是時間也浪費了。根據這種現象，公司提供了配電箱集成服務，只要客戶把自己設備想實現的功能高速技術人員，技術人員就會根據客戶的需求把所需要的運控設備集成到配電箱中，客戶只要插上電源，按下按鈕，即可輕松工作。

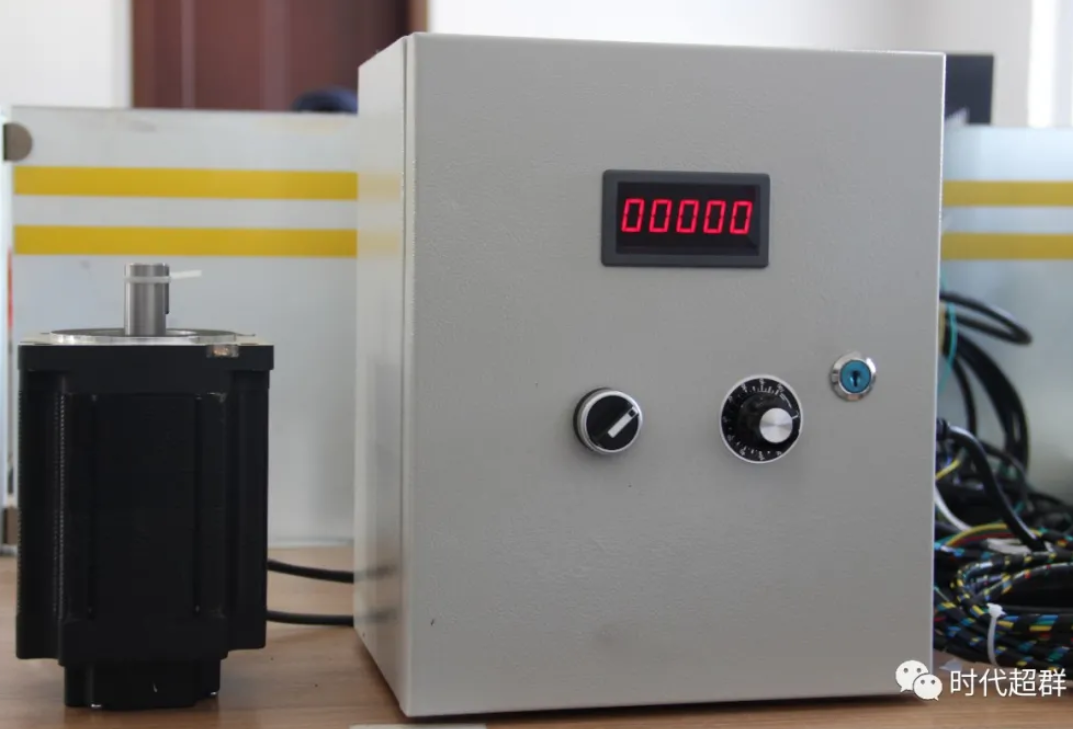

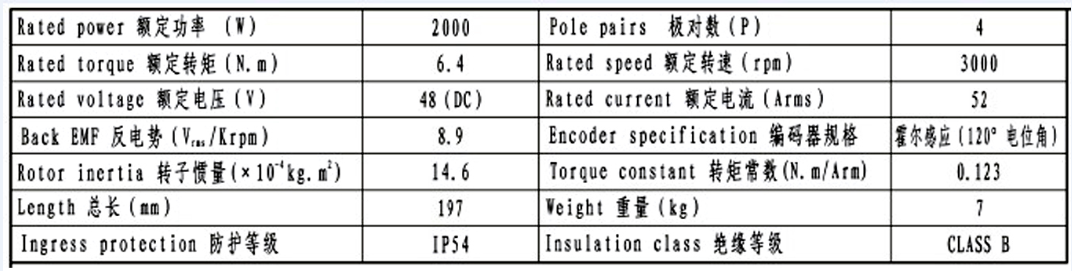

控制箱面板，有一個三擋自鎖開關，左轉正傳，中間廳，右轉反轉，有一個旋鈕調速器，一個數顯表顯示轉速，電機采用的是時代超群高壓直流無刷電機110BL197S200-430TK5,電壓為48V，功率為2KW，額定轉速為3000轉，額定扭矩6.4NM，具體參數如如下：

產品尺寸圖如下：

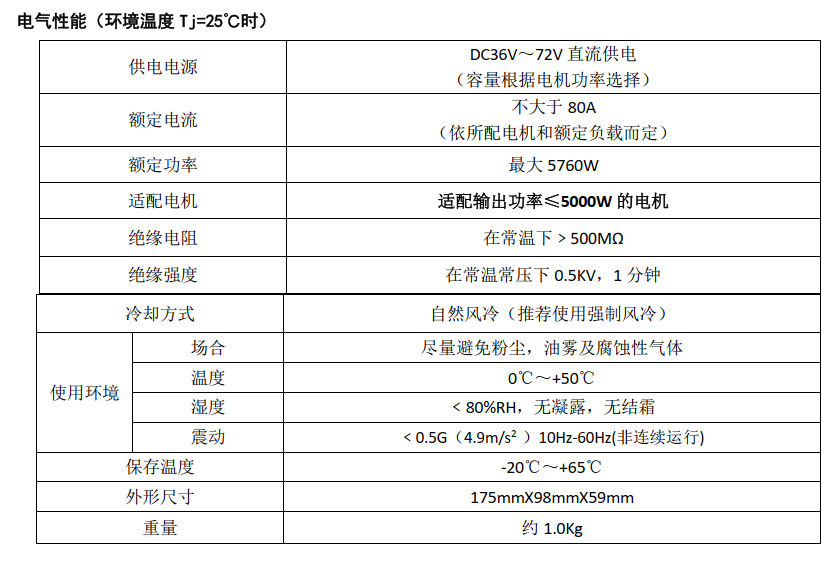

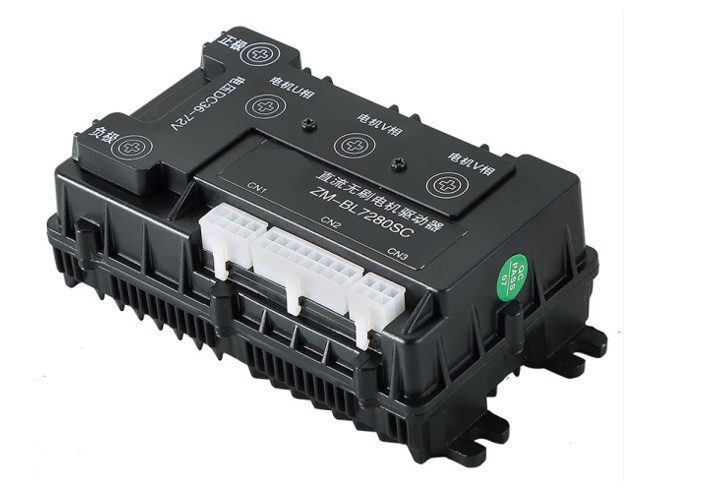

配套的驅動器ZM-BL7280SC直流無刷電機驅動器，針對大、中功率無刷電機傳動領域的高科技產品。本產品使用先進的集成電路，具有更高的抗干擾性及快速響應能力。本產品適合驅動峰值電流在80A以下，電源電壓在DC32V~90V以內（面板標稱DC36V~72V）的任意一款有霍爾直流無刷電機，并具有大電流工作時溫度低的特點。產品應用于針織設備、醫療設備、食品包裝機械、電動工具等一系列的電氣自動化控制領域。

主要特點

◆ 正弦波控制，恒電流模式，無極調速；

◆ 高力矩、高轉速輸出，****轉速可達10000rpm/min；

◆ 有EN（使能）、DIR（方向）、X1  (剎車)信號控制端；

◆ 可輸出測速脈沖FG（門極輸出）；

◆ 可輸出報警信號供用戶檢測；

◆ 具有欠壓、馬達堵轉等保護功能。

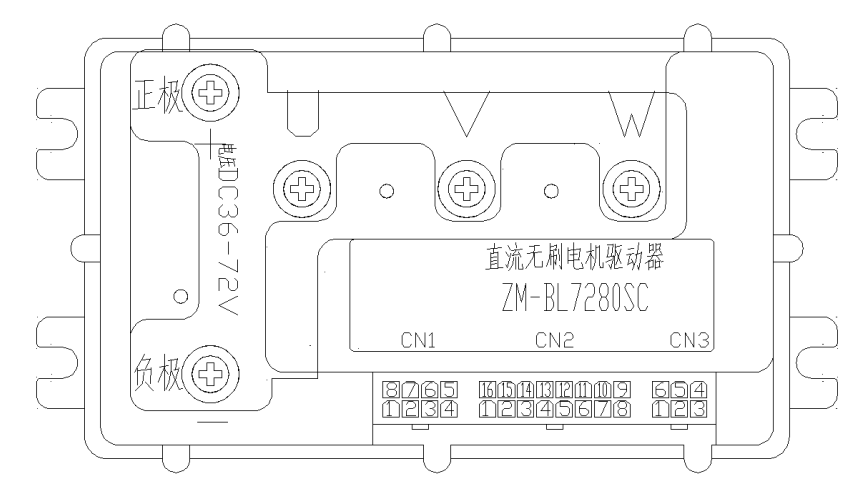

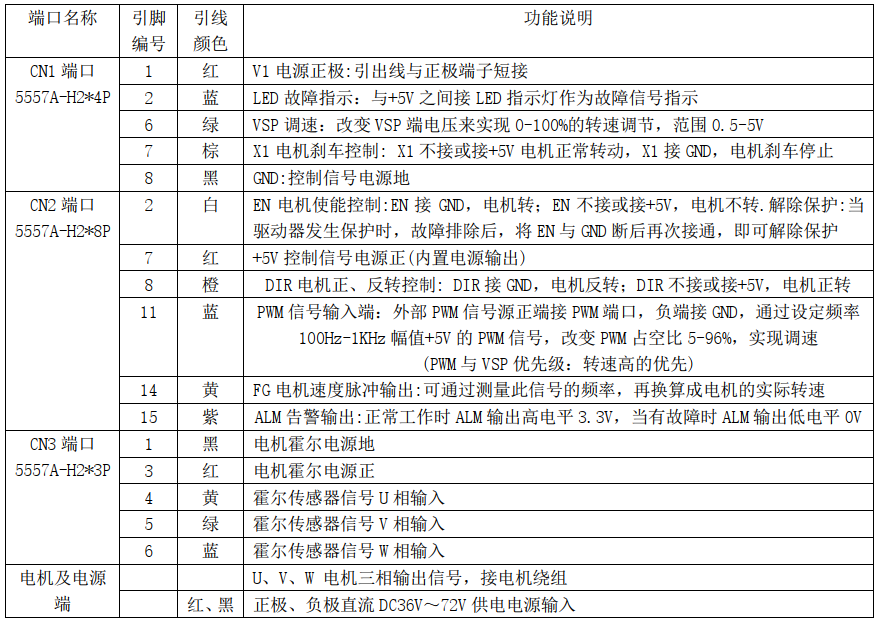

引腳定義：

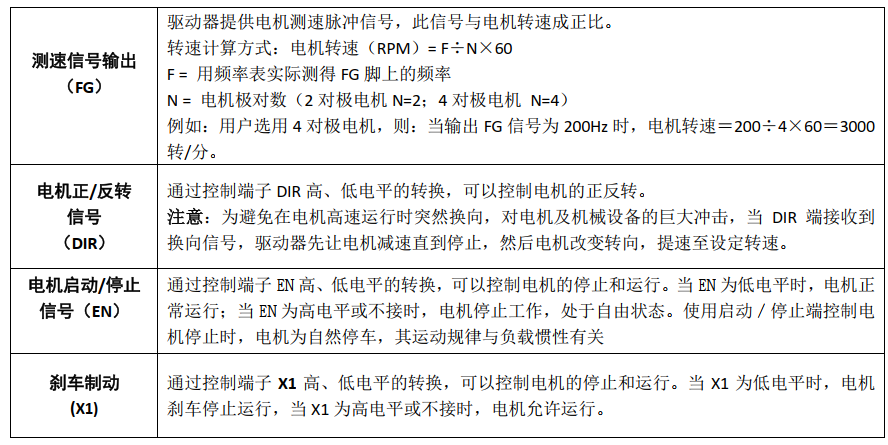

可實現功能：

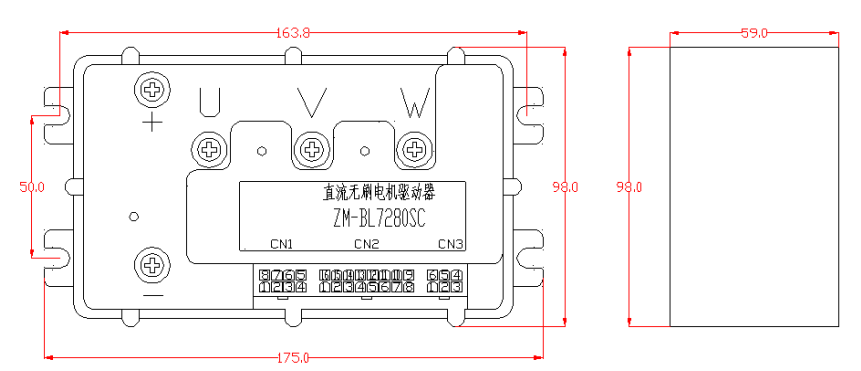

外形尺寸圖：
