ZM-6505直流無刷驅動器由于體積限制，尺寸如下：

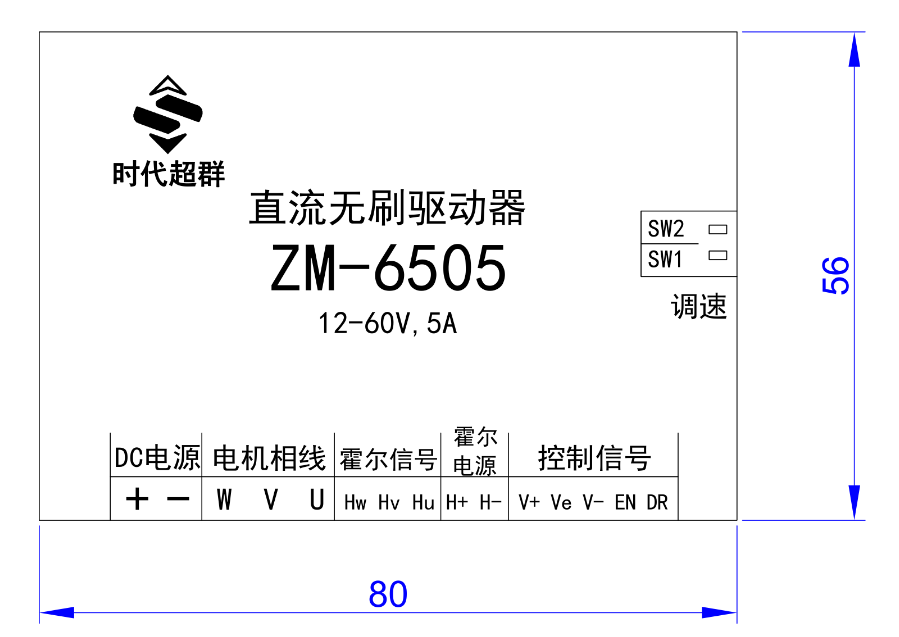

外殼尺寸圖：

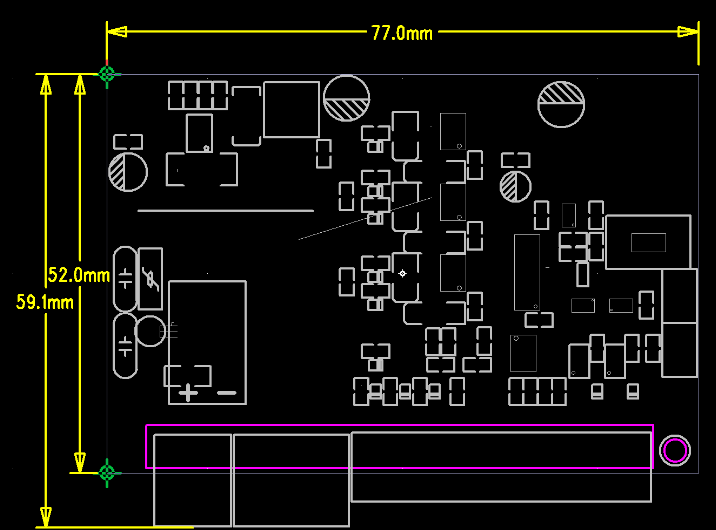

內部板子尺寸圖：厚度20MM
ZM-6505是我公司基于BiCD工藝集成電路開發的高性能直流無刷控制器(驅動器)，具有體積小、可靠性高、壽命長、易于使用等特點。是一款高集成度高可靠性無刷直流(BLDC)電機控制器 驅動采用三相全橋，PWM方波驅動控制，具有過流保護措施，過載時立即關斷輸出及時保護電機，純硬件設計，高速度，高抗干擾能力，寬幅電壓兼容DC12-50V ，低發熱，大功率
主要功能 l 欠電壓(≤12V)、過壓50V l 堵轉3秒自動保護 l 霍爾錯誤保護 l 輸出5A，過流關斷輸出 l 支持內置電位器、外接電位器、模擬電壓和PWM調速 l 帶有使能反轉功能，靈活配合常開、常閉控制系統 l 具有緩啟動功能，避免電流過沖，有效保護電機 l 緩啟動時間多檔定制（0S、1S、3S、10S）默認1S
聯系方式：138111070445（劉女士）
