42直流無刷電機42BL50S03-230TR9 24V 30W 3000轉

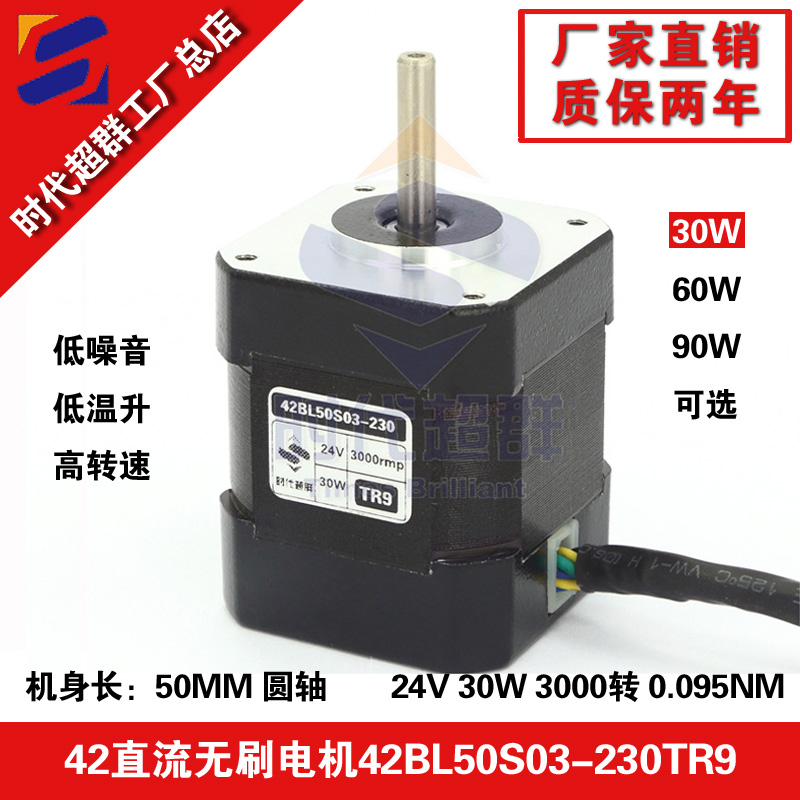

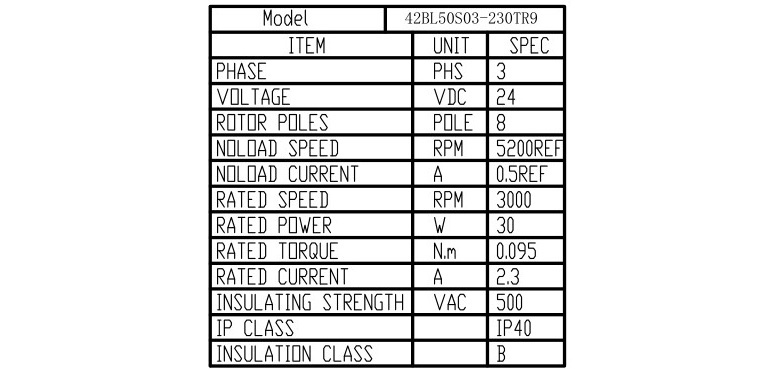

上圖為42直流無刷電機42BL50S03-230TR9，此款電機電壓24V，額定轉速有3000轉，功率30W，額定扭矩0.095NM，總機身長為50MM。具體參數如下：

客戶搭配的DBLS200-08L2驅動器為閉環速度型控制器，采用大功率MOS，利用直流有刷電機的信號進行倍頻后進行閉環速度控制，控制環節設有 PID 速度調節器，系統控制穩定可靠，尤其是在低速下總能達到比較好的轉矩，速度控制范圍 150~20000rpm。

產品特點

1、PID 速度、電流雙環調節器

2、20KHZ 斬波頻率

3、過載倍數大于 2，在低速下轉矩總能達到****

4、具有過壓、欠壓、過流、電流峰值、堵轉、過溫、霍爾等故障報警功能

5、通訊模式，采用標準 Modbus 協議，符合國家標準 GB/T 19582.1—2008。使用基于 RS485 雙線制串行鏈路通訊，傳輸模式 RTU。

控制器接線圖

機械安裝

通訊模式采用標準 Modbus 協議，符合國家標準 GB/T 19582.1—2008。使用基于 RS485 雙線制串行鏈路通訊，物理接口采用常規 3 針 2.54 接線端口(A+,GND,B-)端子，串行連接非常方便。傳輸模式 RTU，效驗?zāi)Ｊ?CRC，CRC 起始字 FFFFH。數據模式 8 位異步串行，1 停止位，無效驗位，支持 4800-256000 通訊速率。

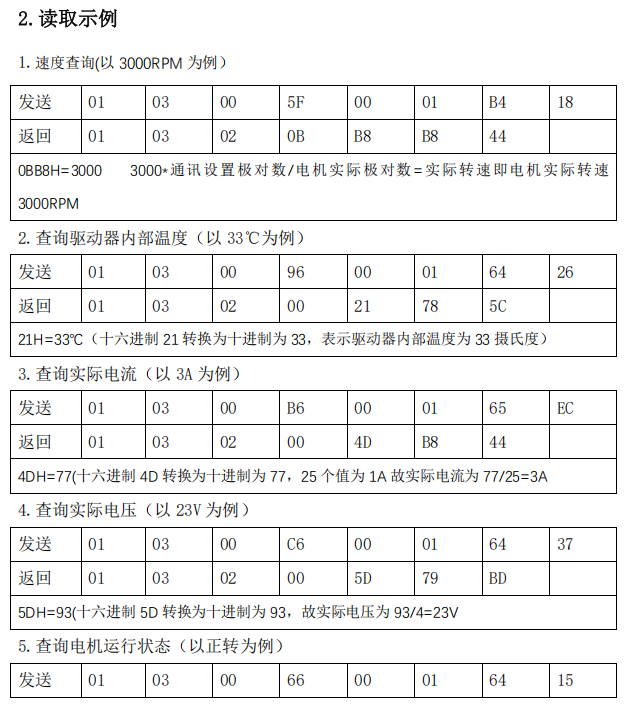

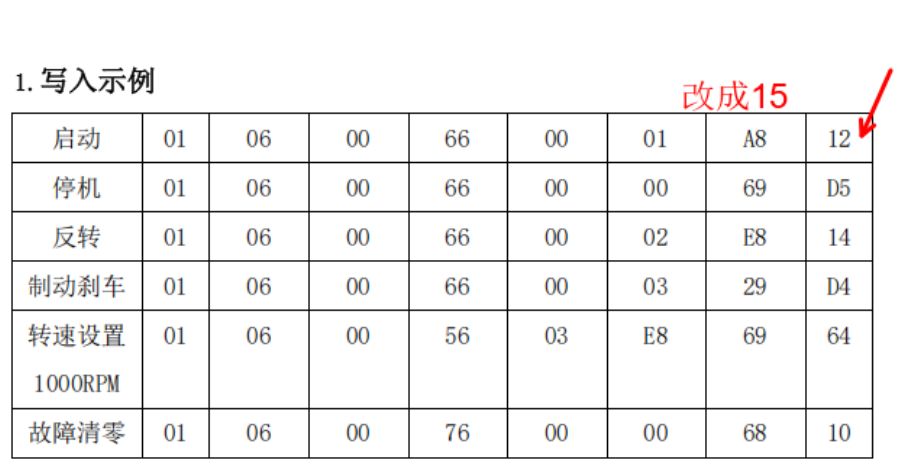

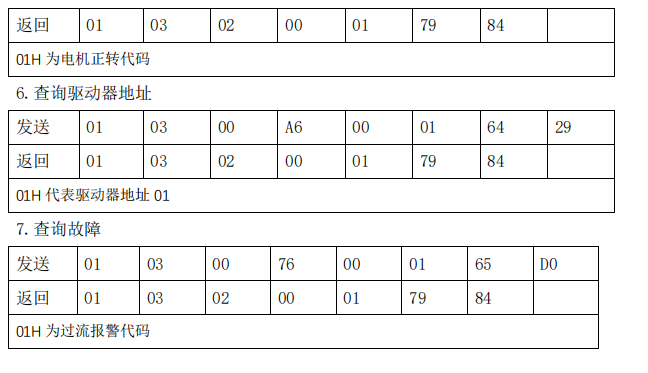

通訊控制示例：
