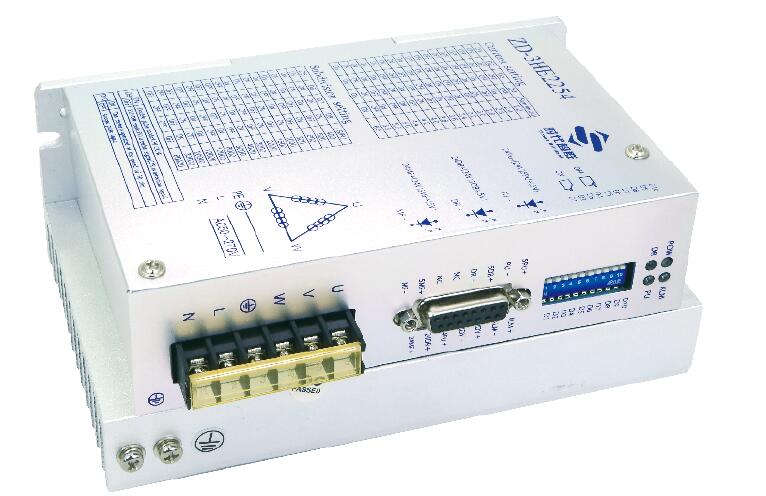

ZD-3HE2254三相高性能步進電機驅動器是基于DSP控制的開環三相步進電機驅動器。它是將先進的DSP高性能電機控制芯片和三相逆變驅動模塊結合在一起所構成的新一代全數字式步進電機驅動器。驅動電壓為AC60V-260V，適配電流在6.5A以下、外徑86-110mm的各種型號的三相混合式步進電機。該驅動器內部采用類似伺服控制原理的電路，此電路可以使電機運行平穩，電機在高速時，力矩大大高于二相和五相混合式步進電機。定位精度****可達60000步/轉。該產品廣泛應用于雕刻機、中型數控機床、電腦繡花機、包裝機械等分辨率較高的大、中型數控設備上。

ZD-3HE2254三相高性能步進電機驅動器低價格；設有32檔細分，****分辨率60000步/轉；****反應頻率可達500Kpps；步進脈沖停止超過0.5s時，線圈電流自動減到設定電流的一半；****抗干擾，光電隔離信號輸入/輸出；驅動電流2.2A到6.5A分16檔可調；220V電源輸入，電壓范圍：AC60V-260V；RS232串口通信 參數調節；相位記憶功能。

ZD-3HE2254步進電機驅動器均可搭配86三相步進電機，但是一般情況下，三相86及以下57系列三相低壓（50VDC）步進電機都可以選用ZD-3HD660M驅動，低壓（80VDC）電機可以選擇ZD-3HD860M驅動器，6NM以上（86HCY113AL3-TK0、86HCY150AL3-TK0）在高速情況下建議使用3HE2254系列，效果會更好。

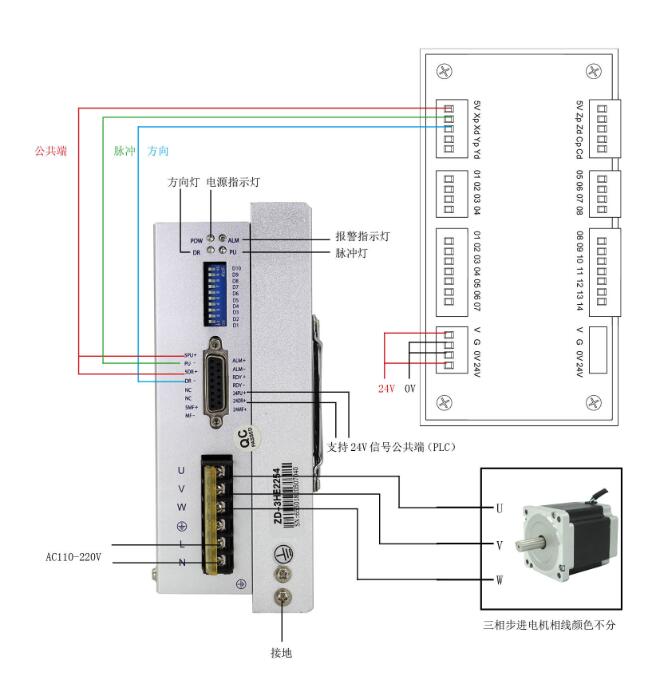

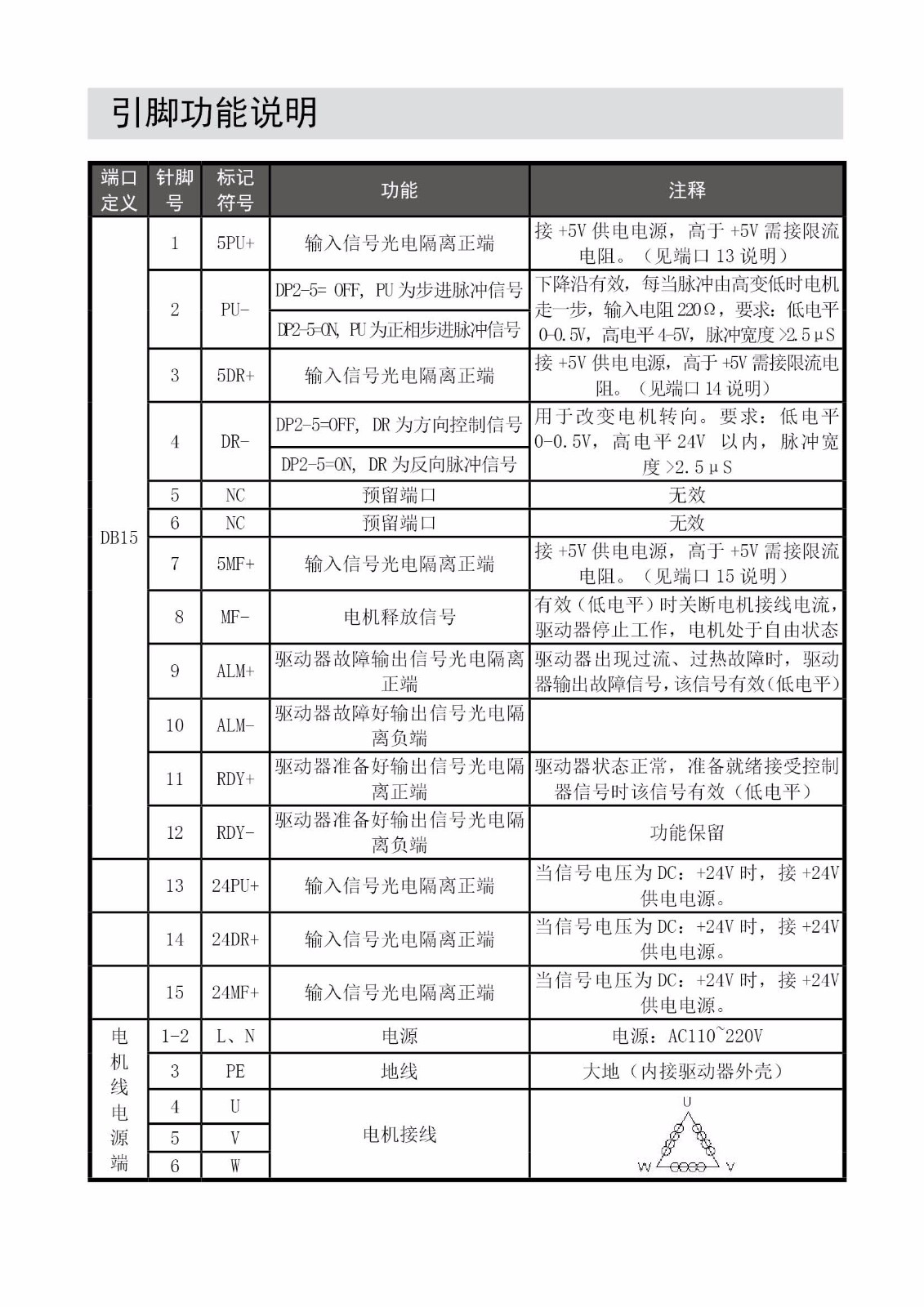

ZD-3HE2254全數字三相高性能閉環步進驅動器ZD-3HE2254接線示意圖如下：

接線要點須知：

1.電機與驅動器連接

三相步進電機相序不分

2.驅動器與控制器接線

驅動器脈沖正PUL+和方向正DIR+接控制器公共端

驅動器脈沖負PUL-接控制器脈沖CP

驅動器方向負DIR-接控制器方向DIR

3驅動器與電源接線

驅動器通常標記有正負極，注意不要反接
