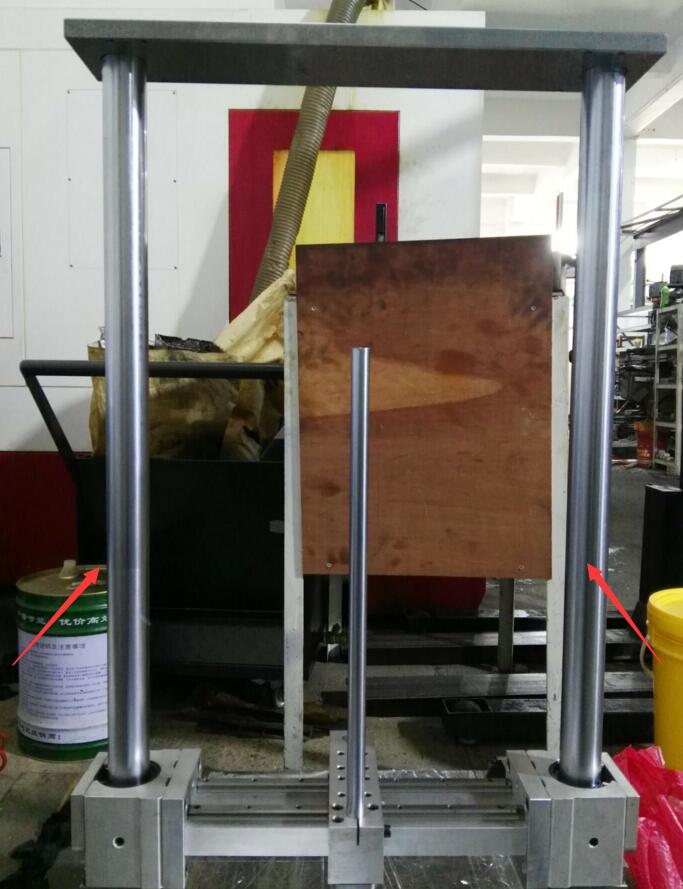

客戶要求:如圖設備中兩邊的光軸柱換成導軌滑臺，兩根絲桿垂直載重20kg,按要求來貨選用CBX垂直載重10KG的線性導軌兩根就可以，可以考慮到客戶要求有效行程為1000MM，絲桿容易晃動，最后給客戶定在下面這款雙線導軌，兩外由于客戶需要把導軌固定在另一款比較大的導軌上。所以垂直受力的底座客戶要求加大加寬，根據客戶的要求。我們給客戶做了特殊定制

HBX1605是指滾珠絲杠直徑16，05是指螺距，螺距就是電機360度（也就是一圈）走的毫米

以此類推，1204,1610,2004,2010,2020……

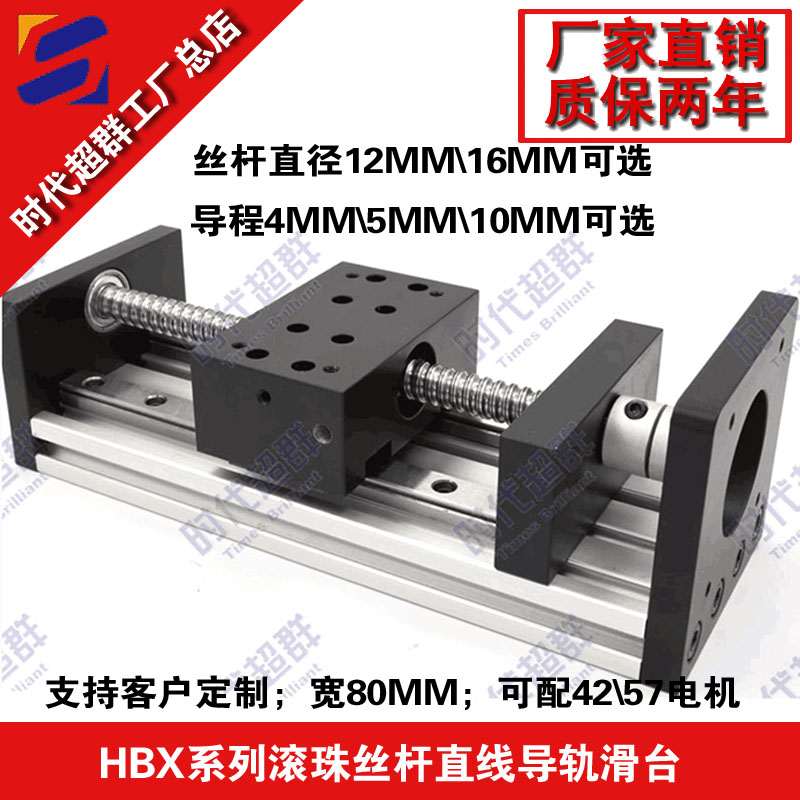

雙線軌1204滾珠絲杠直線導軌滑臺HBX1204系列，有效行程可從50mm-1400mm

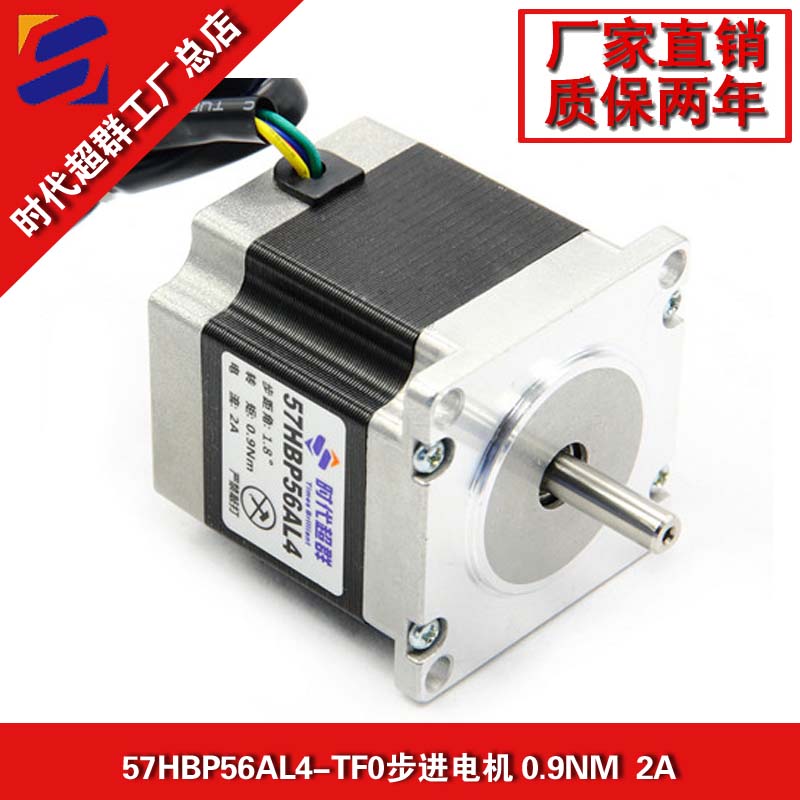

選配的電機為57HBP56AL4-TF0兩相混合式步進電機 步距角1.8° 扭矩0.9N.m，電流3A，機身高56MM，軸徑Φ6MM，圓軸，軸長2mm，搭配ZD-2HD430驅動器高速大力矩、低噪音；可靠性強,溫升小、運行平穩。效果廣泛適用范圍于激光、醫療、紡織、安防等行業。

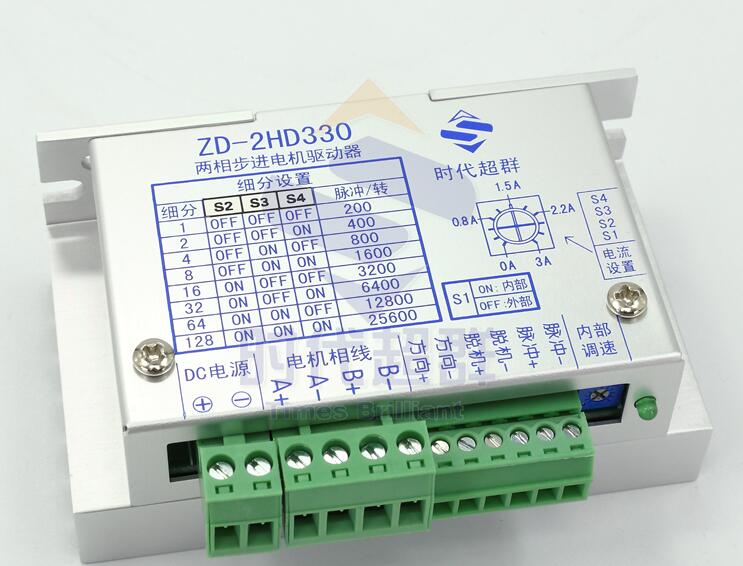

配套驅動ZD-2HD330性能兩相步進電機驅動器具有高集成度、高可靠性；接口采用高速光耦隔離；****輸出電流3A；****輸入電壓：DC 32V(峰值)；內部每秒0-10K脈沖，實現簡單控制；適用于42、57系列步進電機；整步、2、4、8、16、32、64、128細分可選；短路、過流、過熱保護功能自動保護；自動半流鎖定，減少待機發熱；支持脫機、使能、鎖定等功能。

客戶選配的控制器為

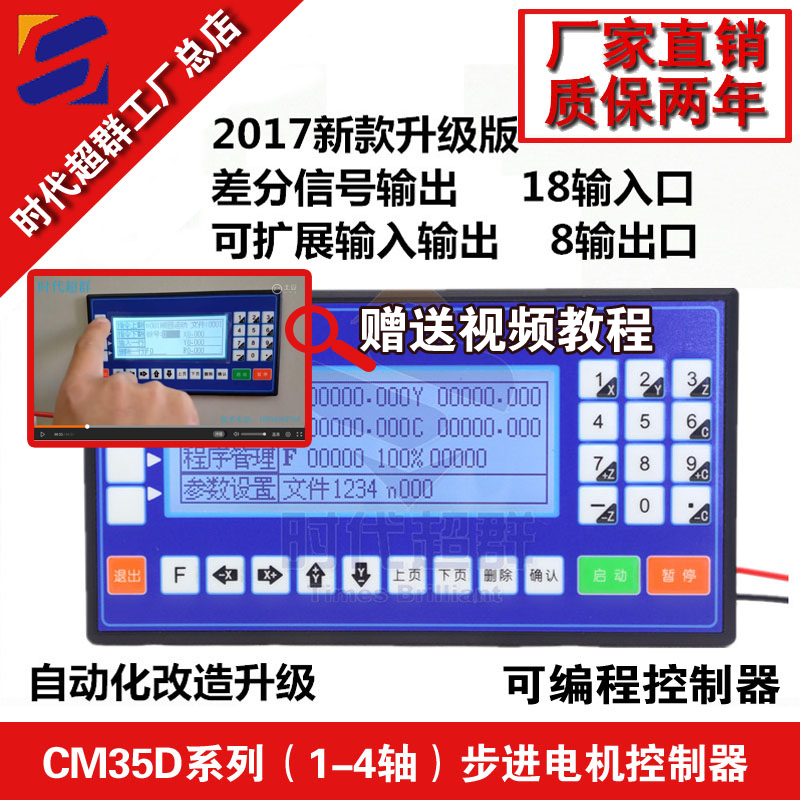

本公司****研制的CM35D系列運動控制器是CM35L系列控制器的升級版，控制器采用高性能32 位CPU，驅動裝置采用細分步進電機或者伺服電機，配備液晶顯示器，全封閉觸摸操作鍵盤，本系統具有高可靠性，高精度，噪音小，操作方便等諸多特點。本控制器可控制1-4個電機運動，可實現快速、直線插補、圓弧插補等多指令操作。具有循環、跳轉等功能。簡單、清晰的參數給您的操作帶來方便和快捷。輸入/輸出的設置功能可方便您的使用和維修。

聯系方式：QQ:467102884  電話：13811070445（劉女士）
