上圖為時代超群EBX系列光軸線性滾珠直線導軌滑臺，實現高速運行，精度可達0.03mm運行平穩！導軌水平載重50KG，垂直載重10KG，絲桿12MM，16MM可選，導程4MM，5MM, 10MM可選，絲桿速度可達到0-50mm/s。有效行程可以做到1米以內�？筛鶕蛻粢蠖ㄖ�。 客戶要求一個有效行程200MM的絲桿和100MM絲桿水平十字交組裝，那么據需要十字模組必備配件及十字連接片
導軌底部型材有可移動的安裝螺紋孔，只要和十字連接片剩余的孔位對應安裝就可以了，下面看一下安裝效果
上圖中的電機為時代超群步進電機采用優質冷軋硅鋼片和耐高溫永磁體制造，采用業界先進的磁路設計方案，具有輸出轉矩大、溫升低、可靠性高的特點。具有良好的內部阻尼特性，運行平穩，無明顯振蕩區。

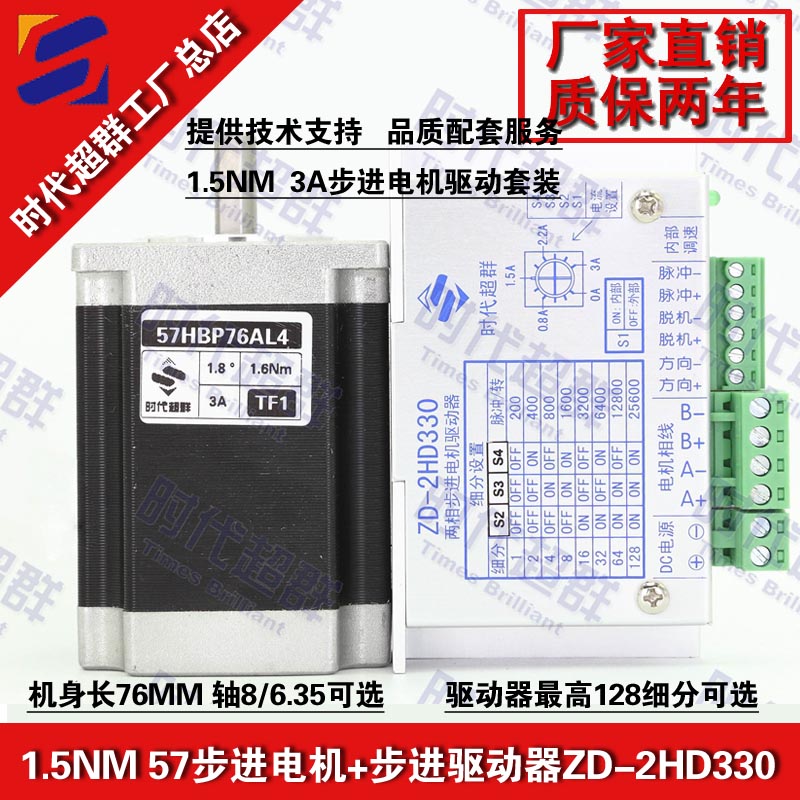

上圖為57HBP76AL4-TK0兩相混合式步進電機 步距角1.8°，扭矩1.5N.m，電流3A，機身高76MM，軸徑Φ8MM，D軸，出軸長22mm，可配剎車。搭配精密星星減速機。廣泛適用范圍于激光、醫療、紡織、安防等行業。

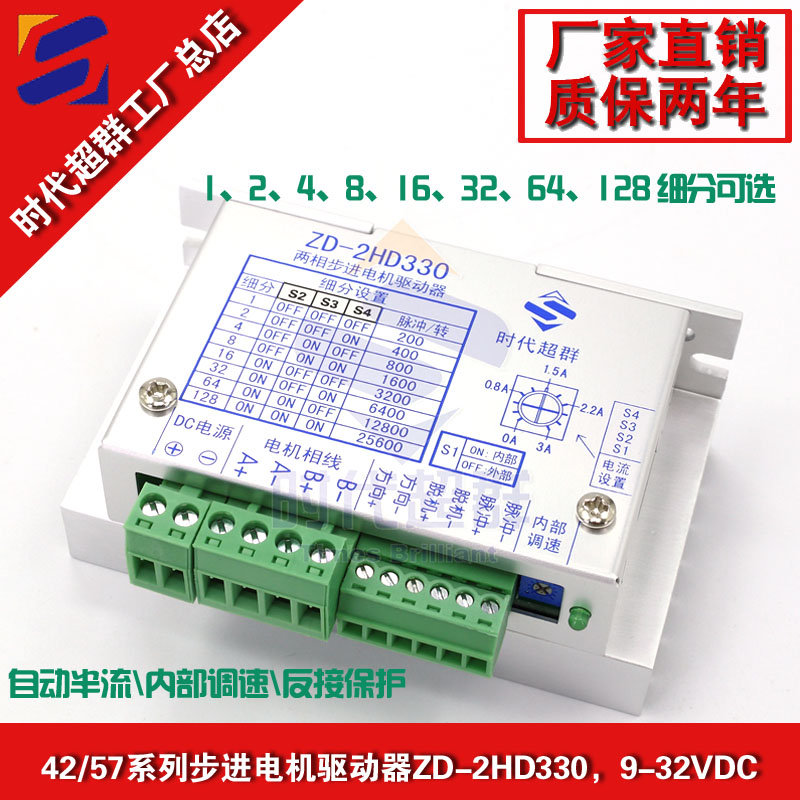

適配驅動ZD-2HD330性能兩相步進電機驅動器具有高集成度、高可靠性；接口采用高速光耦隔離；****輸出電流3A；****輸入電壓：DC 32V(峰值)；內部每秒0-10K脈沖，實現簡單控制；適用于42、57系列步進電機；整步、2、4、8、16、32、64、128細分可選；短路、過流、過熱保護功能自動保護；自動半流鎖定，減少待機發熱；支持脫機、使能、鎖定等功能。 聯系方式：QQ:467102884 電話：13811070445（劉女士）
