伺服電機是一個典型閉環反饋系統，減速齒輪組由電機驅動，其終端（輸出端）帶動一個線性的比例電位器作位置檢測，該電位器把轉角坐標轉換為一比例電壓反饋給控制線路板，控制線路板將其與輸入的控制脈沖信號比較，產生糾正脈沖，并驅動電機正向或反向地轉動，使齒輪組的輸出位置與期望值相符，令糾正脈沖趨于為0，從而達到使伺服電機精確定位的目的。
伺服電機內部的轉子是永磁鐵，驅動器控制的U/V/W三相電形成電磁場，轉子在此磁場的作用下轉動，同時電機自帶的編碼器反饋信號給驅動器，驅動器根據反饋值與目標值進行比較，調整轉子轉動的角度。伺服電機的精度決定于編碼器的精度（線數）。

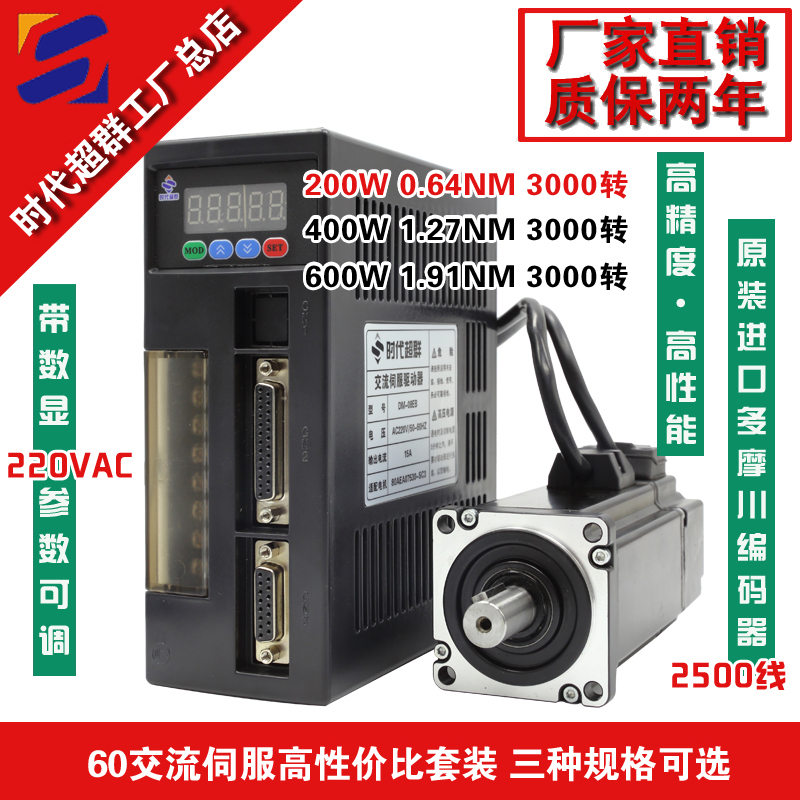

 搭配同步帶選用的是時代超群的60系列交流伺服電機60AEA02030-SC3。0.637N.M 200W 3000轉 電機法蘭60*60，軸徑14mm，電機選用高工作溫度、高磁能積優質永磁材料；采用有限元法優化電磁參數設計；采用正弦波電流驅動，運行特性良好；此電機出力大，響應快，速度高，轉動平滑，力矩穩定。配套驅動DM-08EB采用雙成PCB制版性能更穩定，數碼管實時顯示轉速，按鍵可隨時更改驅動參數；電路板表面噴涂厚層三防漆，防塵、防潮、防靜電，抵制惡劣環境，驅動器內部采用井TI芯片、原裝井口紅寶石電解電容電源濾波、美國仙童原裝大功率IPM模塊。****高品質保證。
搭配DS45M75系列同步帶導軌，導軌有效行程可做到50mm-3000mm，水平載重15kg，導程75MM 導軌寬45MM，同步帶采用高剛度鋁合金做機體；運行速度快，****可到1500mm/s；有效行程大，最長可做到3米。
配60伺服電機，摩擦系數小，噪音低，維護少，高速性能更好更穩定。可任意組裝，接收非標定制；具有高等級機械效率。 聯系方式：QQ:467102884 電話：13811070445（劉女士） 相關文章：
