常會碰到一些客戶改造數控車床，銑床，臺鉆，不會選電機，電機，驅動器怎么接線等問題。不懂控制器怎么編程。電話打了無數遍終于搞明白了。但是時間也浪費了。根據這種現象，公司提供了配電箱集成服務，只要客戶把自己設備想實現的功能高速技術人員，技術人員就會根據客戶的需求把所需要的運控設備集成到配電箱中，客戶只要插上電源，按下按鈕，即可輕松工作。

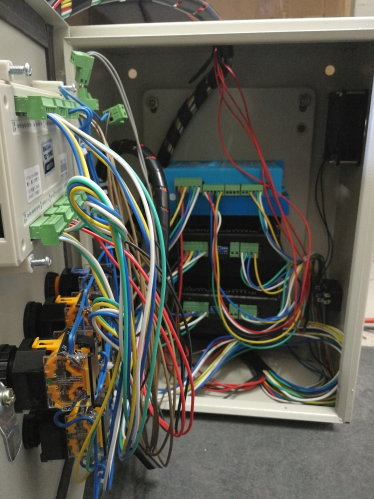

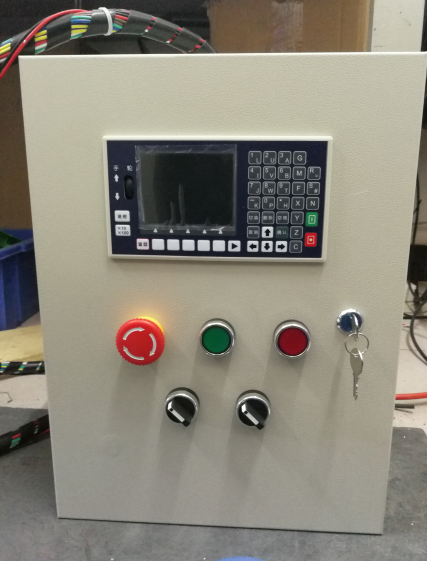

上圖為客戶定制三軸控制柜，控制導軌運動,設備中使用了一套8.5NM閉環M步進電機驅動套裝，2套12NM步進電機驅動套裝，3臺60V-400W開關電源給三臺驅動供電，一款帶手輪微調的G代碼編程控制器，和一款24V-60W開關電源給控制器供電。7個接近開關。
客戶選用了一大一小兩個控制柜來布置線路，一面箱子過大搬運不方便。具體產品介紹如下：
86HBP150AL4-TK0兩相混合式步進電機 步距角1.8°，扭矩12N.m，電流4A，機身高150MM，軸徑Φ14MM，鍵5，出軸長36mm，可配剎車。搭配精密星星減速機。廣泛適用范圍于激光、醫療、紡織、安防等行業。配套驅動ZD-2HA860兩相步進電機驅動器接口采用超高速光耦隔離；抗高頻干擾能力強；16種不同細分任意切換；自動半流鎖定；8 檔電流可調；支持脫機、使能、鎖定等功能；過壓、欠壓、過流保護。

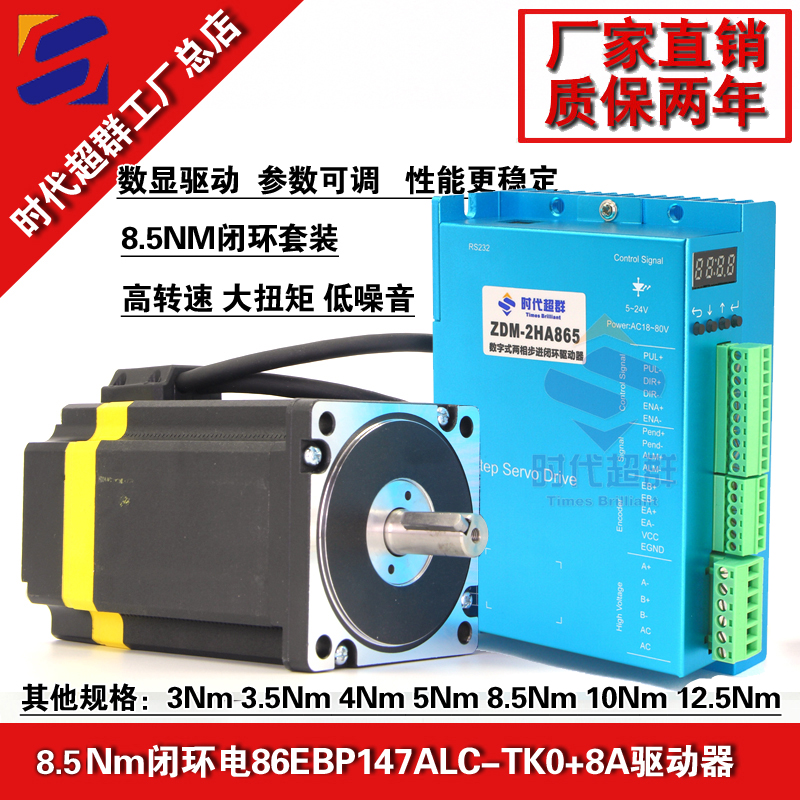

上圖為時代超群86系列 8.5nm步進電機套裝86EBP147ALC-TK0高速大扭矩 閉環控制 額定轉速高達1200轉！ 空載****轉速每分鐘可達到3000轉。編碼器1000P。編碼器線長和電機線長為2mm。電流范圍0~7.2A，電壓范圍AC18~80V/DC24~110V。適合于各種中小型自動化設備和儀器，例如：木工雕刻機、線束加工機、激光切割機、高速繪圖儀、小型數控機床、自動化裝配設備等。在要求噪音小、運行平穩、高速度響應的設備中應用效果特佳。
ZDM-2HA865 為新一代 DSP 數字式步進閉環驅動器，采用先進的矢量型閉環控制技術，****克服傳統開環步進電機丟步的問題，并且顯著提高步進電機的高速性能、降低電機的發熱程度和減小電機的振動，進一步的提升設備的工作速度和精度，降低設備的能耗。此外，在電機出現連續過載時，驅動器會輸出報警信號具有與交流伺服系統同樣的可靠性。適配的電機安裝尺寸與傳統的 (57/60) 和 86 系列步進電機完全兼容，傳統開環步進驅動方案可以做到無縫升級，對于交流伺服系統具有極高的成本優勢。
G代碼編程控制器

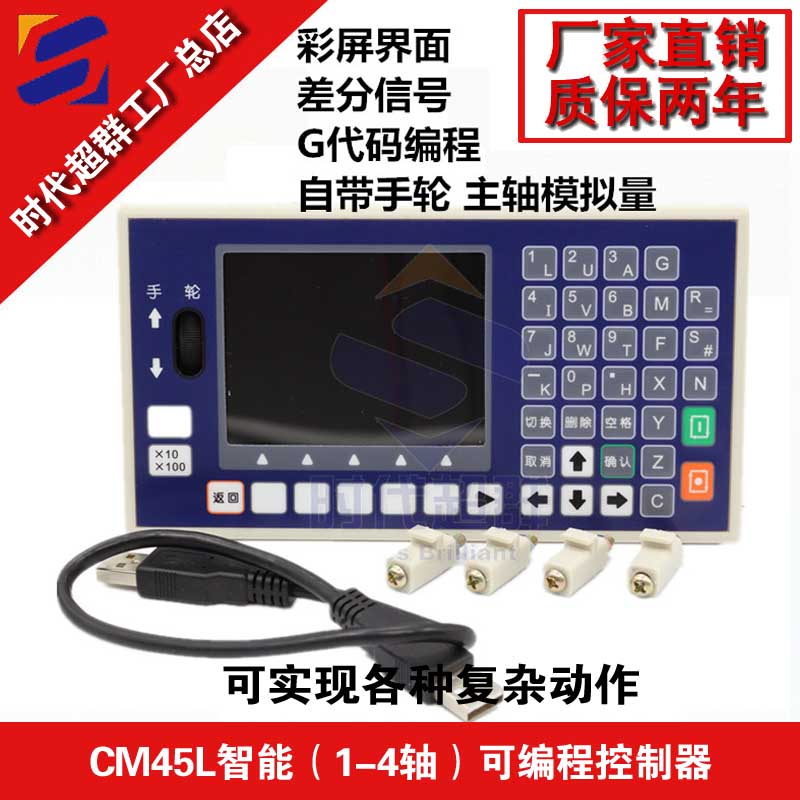

CM45L 控制器 3.5 寸彩色液晶屏 有中、英文兩種語言模式，最多可控制 4 個進給軸，1 個模擬主軸， 16 路輸入，8 路輸出，USB 接口，支持 U盤文件操作和程序運行,支持 G 代碼編程。4 軸差分脈沖輸出****程序行 5000 行，程序內存容量 128M，可存 100 個加工程序聯動軸數 CM45L系列是在原有 CM40L系列 基礎上升級改造的全新產品。系統更加穩定可靠，脈沖頻率****可達 400K，4 個進給軸，1 個模擬主軸，2ms 高速插補，極大的提高了零件的加工速度，精度和表面質量。采用國際上通用的 G 代碼編程方式，USB接口，支持 U 盤文件操作和圖片的導入。
單軸CM45L-10 700元 兩軸CM45L-20 750元 三軸CM45L-30 800元 四軸CM45L-40 850元 聯系方式：QQ:467102884 電話：13811070445（劉女士）
