同步帶依靠限位開關往返運動程序程序步驟| 1.程序步驟: | 指令名稱 | 參數 | | 0 | SPEED: | 1000 | | 1 | G-LEN: | 799999(****) | | 2 | G-LEN: | —799999(****) | | 3 | END | 0 |
詳解 0 ：控制以下位移指令的的運行速度,數值越大電機運行速度越快 1 ， 2.：正+反-位移指令數值越大電機走的越多（這里之所以設置成****，是因?yàn)橄尬婚_關與的滑塊之間的距離是個未知數，所以滑塊到限位的位移量盡可能大于實際的位移量） 3 ：結束指令，運行到此步，程序終止運行 參數設置 | 2.參數設置： | 指令名稱 | 參數 | 詳解 | | 限位A | na | 2 | 限位開關感應到信號跳轉至程序“1”運行 | | 限位B | nb | 1 | 限位開關感應到信號跳轉至程序“2”運行 | | 升降速曲線 | rs | H/L | 控制器內部存有兩條****化的升降速曲線，L 為較慢的曲線；H 為較快的曲線，可根據實際的負載情況選擇不同的升降速曲線。 |

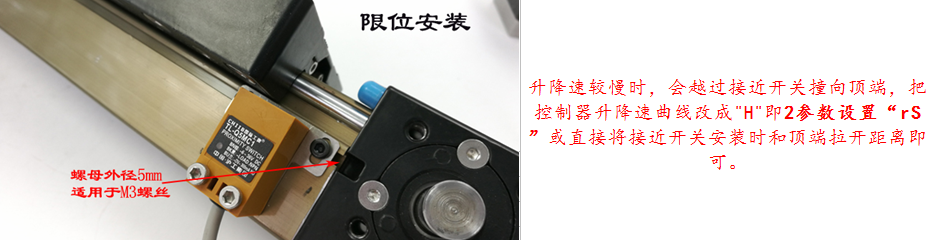

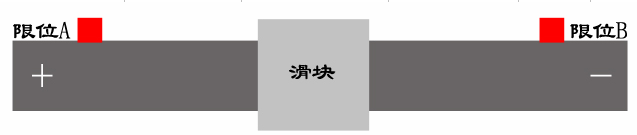

本程序特別注意的是，滑塊的運行方向(即電機的運行方向)如設置不好，滑塊不會返回，撞上+-端。 接線示意圖：
