控制器控制伺服電機轉速連續變化的程序

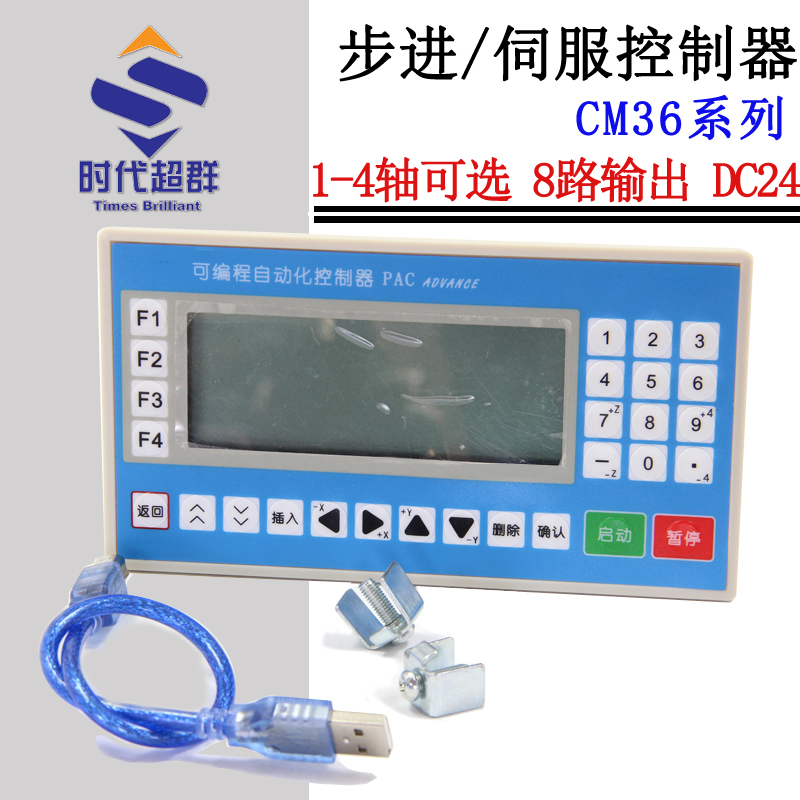

控制器型號：CM36L-10

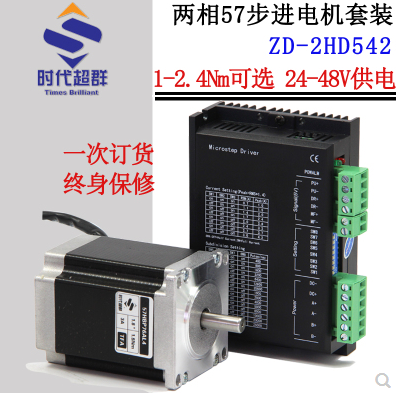

步進電機：

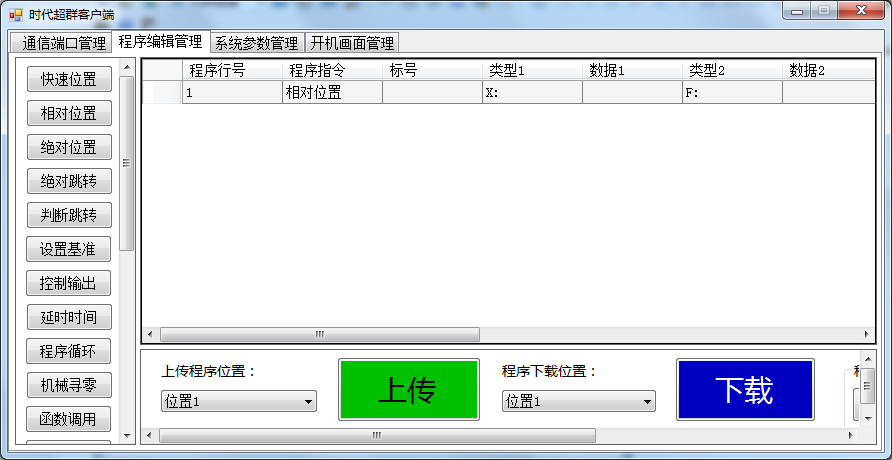

搭配時代超群步進電機效果更好，時代超群電機采用優質冷軋硅鋼片和耐高溫永磁體制造，采用業界先進的磁路設計方案，具有輸出轉矩大、溫升低、可靠性高的特點。具有良好的內部阻尼特性，運行平穩，無明顯振蕩區。 程序要求 電機從0開始轉，以100rpm的速度轉10圈；200rpm的速度轉10圈；300rpm的速度轉10圈；400rpm的速度轉10圈.；無線循環。 用上位機編程 上位機軟件下載地址https://pan.baidu.com/s/1nuCXHCP

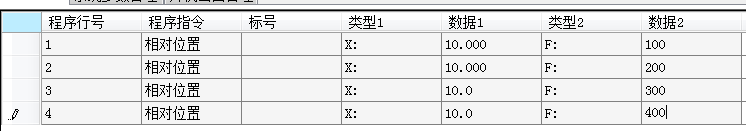

相對位置： 數據1：X 位移量 單位：脈沖(數值越大電機走的越多) 數據2：F 速度 單位：Khz/min(數值越大電機走的越快) 計算思路： 一·電機轉一圈需要多少脈沖？ 步進電機可以用驅動器直接調細分，控制電機轉一圈的脈沖數，以步距腳是1.8°的2相四線電機為例，一細分是200脈沖一圈，為了好計算選擇5細分，1000脈沖一圈就可以了。 二·100rpm的脈沖頻率是多少? F=100*1000 F：100Khz/min 三·10圈的脈沖數是多少？ X=10*1000 X:10.000 200 300 400 算法同上 程序步驟
編輯好后直接點擊下載就行，提示下載成功。
成功后不能直接拔USB 需要在控制器上手動保存下程序。
THE END
