| 品牌： | 時代超群 | 數量 | | 控制器型號： | DY_IS | 1 | | 電機型號： | 57HBP56AL4 | 1 | | 驅動器型號： | ZD-2HD542 | 1 | | 電源型號： | S-100-24 | 1 | | 限位開關型號： | XW-45 | 2 | | 同步帶導軌型號： | DSM45 | 1 |

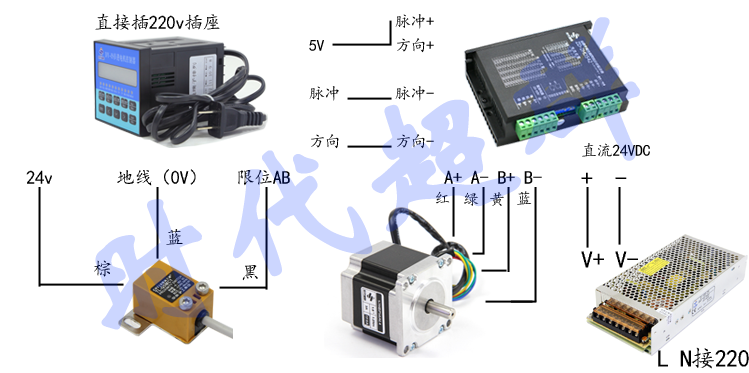

如何實現同步帶依靠限位開關往返運動？ （1）控制器DY-IS：

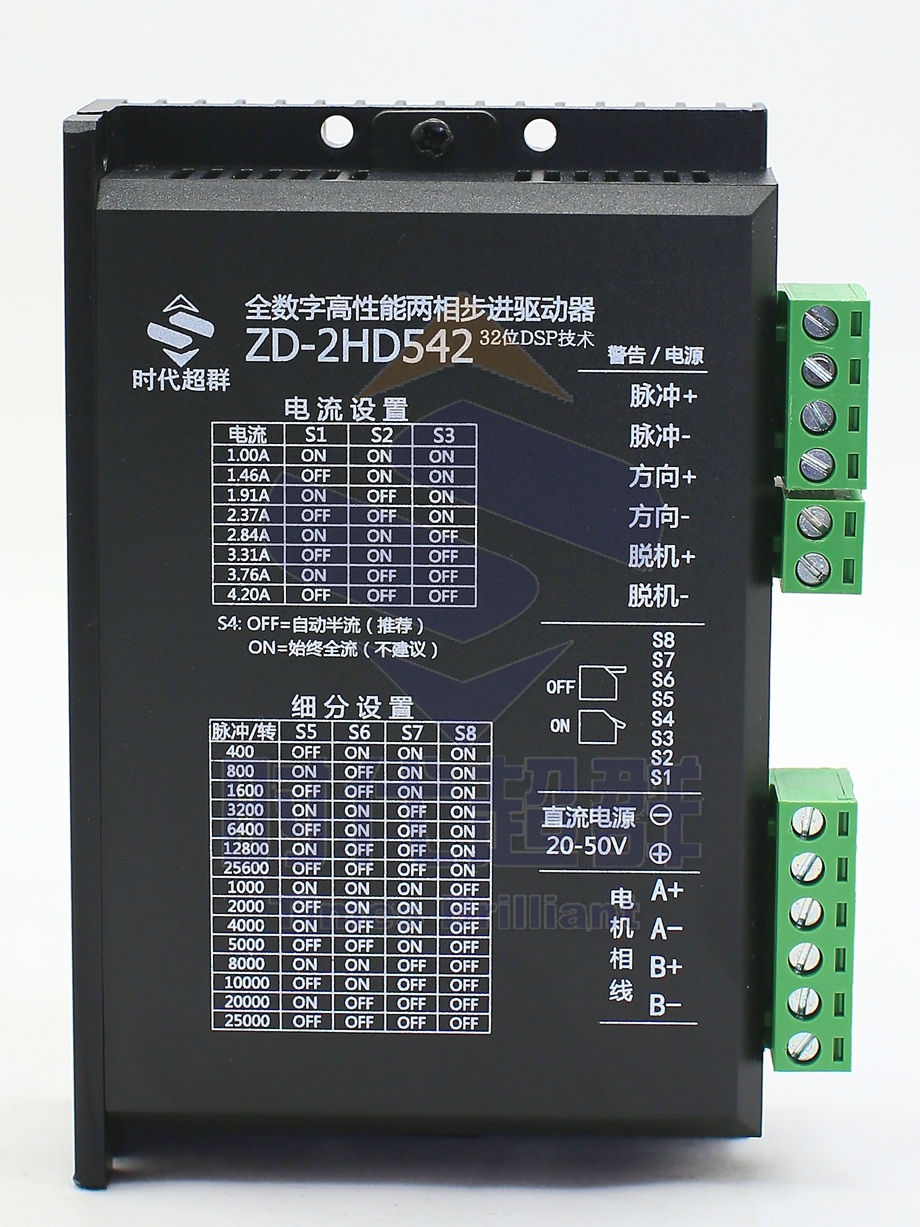

（2）步進電機57HBP56AL4、步進驅動器ZD-2HD542：

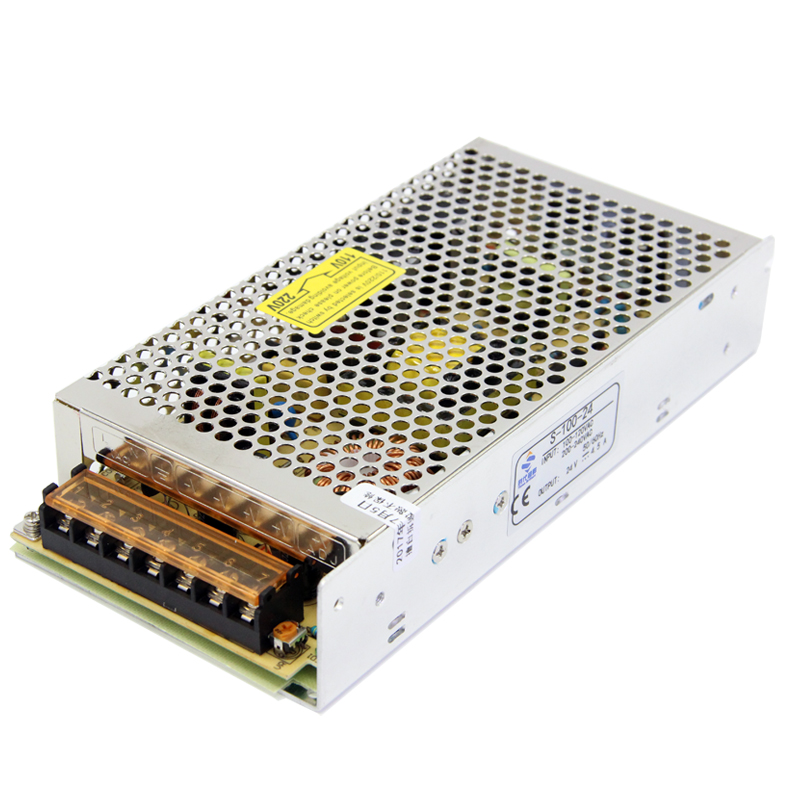

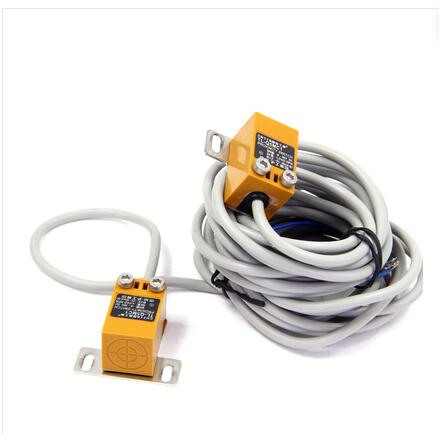

（3）電源與限位開關：

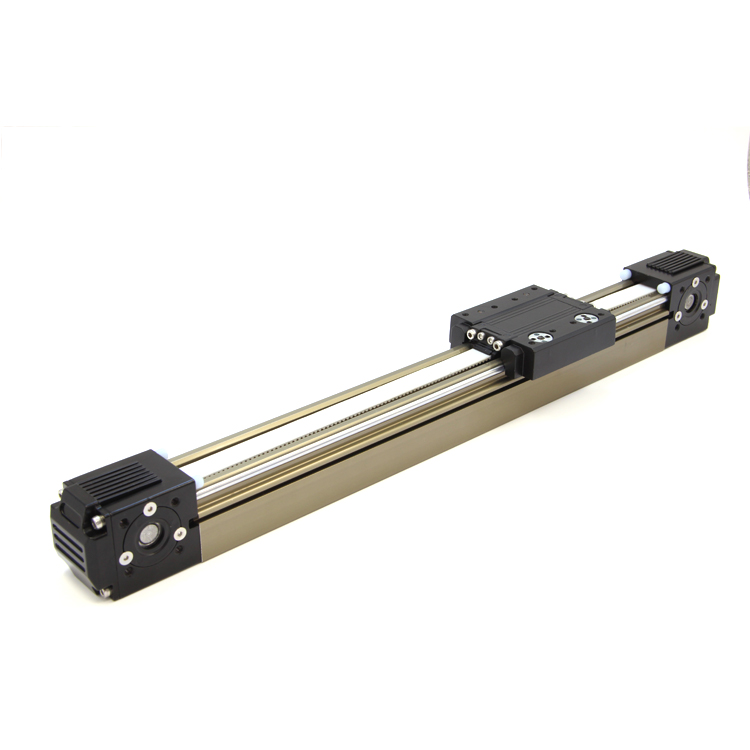

（4）同步帶導軌：
程序 步驟:
| 指令名稱 | 參數 | 詳解 | | 0 | SPEED: | 1000 | 控制以下位移指令的的運行速度,數值越大電機運行速度越快 | | 1 | G-LEN: | 799999(****) | 正+反-位移指令數值越大電機走的越多（這里之所以設置成****，是因?yàn)橄尬婚_關與的滑塊之間的距離是個未知數，所以滑塊到限位的位移量盡可能大于實際的位移量） | | 2 | G-LEN: | —799999(****) | | 3 | END | 0 | 結束指令，運行到此步，程序終止運行 |
2.參數 設置： | 指令名稱 | 參數 | 詳解 | | 限位A | na | 2 | 限位開關感應到信號跳轉至程序“1”運行 | | 限位B | nb | 1 | 限位開關感應到信號跳轉至程序“2”運行 | | 升降速曲線 | rs | H/L | 點擊查看 | | 本程序特別注意的是，滑塊的運行方向(即電機的運行方向)如設置不好，滑塊不會返回，撞上+-端。 |
升降速較慢時，會越過接近開關撞向頂端，把控制器升降速曲線改成"H"即2參數設置“rS”或直接將接近開關安裝時和頂端拉開距離即可。
| → |
| → |
| | 程序運行步驟 | 限位A無效 |
| 限位B無效 |
|
| ↗ |
| ↘ ↗ |
| ↘ | | 啟動 | → | 0 | → | 1 |
| 2 |
| 3 | → | 終止 |
| ↓ |
| ↓ |
| | 限位A有效 | →\← | 限位B有效 |
