上圖為時代超群控制器CM36系列多功能步進伺服控制器！可編程自動化控制器 PAC ADVANCE 是全新開發的單軸，雙軸，三軸，四軸4種控制系統，具有微米（μm）級精度控制功能，可實現復雜的專機控制需求；具有豐富的輸入/輸出信號控制功能，可實現多種信號的檢測和輸出的復雜控制功能。 那么若需要讓滑臺每次走10MM，循環50次？比如用下款導軌GBX1610J-500，如何編程操作？

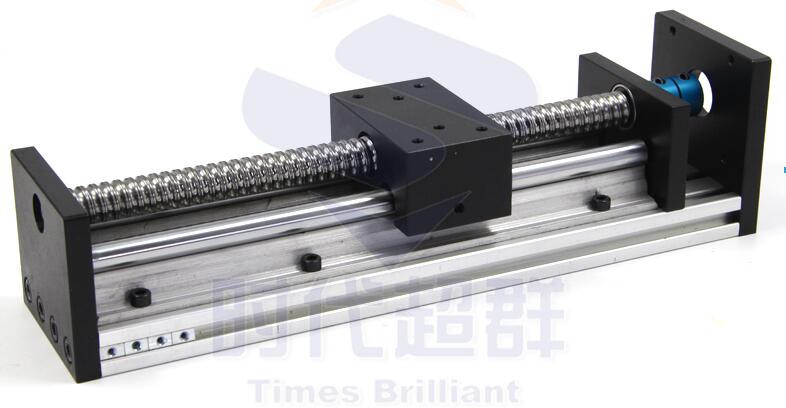

導軌型號是GBX1610J-500,絲桿直徑為16MM,螺距為10MM,也就是電機轉一圈，滑塊對應移動的距離是10MM.有效行程為500MM.

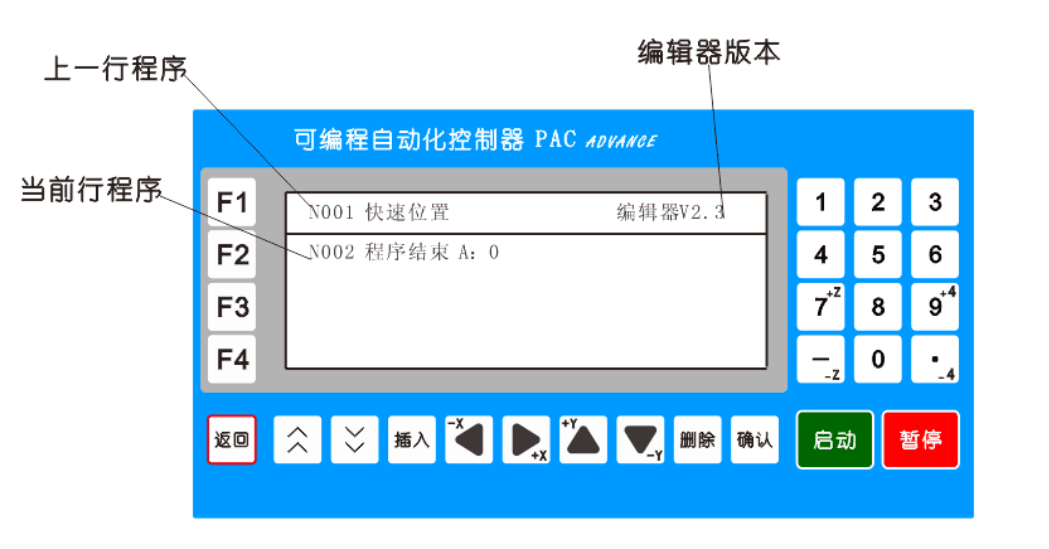

參考上圖編程界面，編程步驟如下： 1、n1相對運動，標號1，x10，速度F500。 2、n2循環50次，目的標號1。n3結束。 3、程序保存，調整脈沖或者x軸分子，分母，使x10等于10mm。 另需要注意：
****不要循環50次，10乘50是500你的導軌才500，容易碰撞到導軌盡頭。 本控制器操作方便簡潔，界面顯示直觀明了，具有較強的功能及穩定的性能，在系統操作、安全、加工精度及加工效率方面具有突出特點。FSTN，192×64 分辨率，高對比度圖形式液晶顯示界面；采用符合中國特色的漢字指令形式編寫零件程序；輸入輸出采用軟件配置方式靈活設置。具有較高的性能，價格比。技術特點 ✔ 實現 X 單軸；X,Y 兩軸；X,Y,Z 三軸；X,Y,Z,A 四軸控制 ✔ 數字插補技術實現 X-Y 直線插補，X-Y 圓弧插補功能 ✔ 梯形加減速控制 ✔ 位置指令范圍-99999.999mm ~ +99999.999mm ✔ 最小指令單位 0.001mm，指令電子齒輪比分子 1~99999，分母 1~99999 ✔ 16 路光電隔離輸入，8 路光電隔離輸出；擴展后可達 32 路輸入與輸出 ✔ 輸出采用 mos 管控制通斷，每通道 750mA 阻性負載，200mA 感性負載。 ✔ 具有反向間隙補償功能 ✔ 速度倍率功能，多級調節 ✔ 位置比較，連續脈沖，多輸出口控制等豐富漢字指令，編程簡單易懂 ✔ 選擇性 I/O 功能配置功能 ✔ 可存儲 20 個程序 ✔ 提供操作級，設備級密碼管理功能。方便設備管理 ✔ 提供時間鎖功能。方便收取尾款。 ✔ 支持外接擴展模塊，自動識別模塊輸入輸出數量。 ✔ 程序指令的隱藏與顯示功能。 ✔ 提供軟件限位功能 ✔ 提供各軸坐標，計件數值掉電記憶功能
適用于焊接、鉆孔、切割、分度、沖床等單，雙，多軸機械的控制。 配套技術咨詢楊工：18001308796 QQ:1755105676 相關閱讀 時代超群57步進電機與同步帶組裝配套限位開關往返運行示例 時代超群控制器CM35D 鉆床沖床打孔專用控制器系統操作步驟 時代超群步進伺服控制器CM36L上位機通訊超時怎么辦？ 時代超群CM40系列控制器藥物劑量與藥物總量的編程示例 時代超群?jiǎn)屋S控制器CS10-3可以控制伺服電機嗎？可以控制到2900多轉嗎？
|
